Dispositivo a frequenza variabile VFD monofase con interfaccia di comunicazione Modbus RTU e protezione dall'umidità

HV610 VFD specifico per gru Convertitore di frequenza variabile per gru

Descrizione del prodotto
Il convertitore di frequenza della serie HV610 è uno speciale convertitore di frequenza sviluppato per l'industria del sollevamento.i nostri prodotti sono basati sulla prospettiva di applicazioni di sollevamento e integrare il controllo anti-swing e la protezione anti-loosening. , protezione del gancio scorrevole, controllo dei freni, limite di decelerazione, carico e velocità, parametri macro e altre funzioni speciali sono integrati in una sola, garantendo pienamente l'affidabile, efficiente,funzionamento sicuro e stabile dell'apparecchiatura di sollevamento.

I convertitori di frequenza della serie HV610 possono essere ampiamente utilizzati in gru, gru da fusione, gru a bobina in acciaio, sollevatori elettrici, macchine per afferrare, gru generali, gru portuali, gru da ponte, gru torre,macchine per l'estrazione mineraria, impianti di perforazione petrolifera e altri tipi di carichi di sollevamento.

Caratteristiche del prodotto
Caratteristiche della specializzazione
Controllo anti oscillazione
· Controllare l'angolo di oscillazione del diffusore controllando la sua velocità di marcia, sopprimendo così l'oscillazione del diffusore e conseguendo un controllo regolare e un funzionamento efficiente.
Carico e velocità
· regolare in tempo reale la velocità di funzionamento dell'apparecchiatura in base alle variazioni di carico attuali, tenendo conto dell'efficienza e della sicurezza, in modo che l'apparecchiatura possa funzionare nelle migliori condizioni di funzionamento
Protezione con gancio di scivolo
· Il gancio scorrevole viene rilevato durante il processo di frenata e il gancio scorrevole è protetto controllando l'alimentazione del motore per mantenere la posizione di oscillazione per prevenire incidenti.
Limite di decelerazione
· Il posizionamento semplice è ottenuto attraverso la cooperazione tra limite di decelerazione e limite di arresto, in modo che l'oggetto di controllo si fermi nell'area di sicurezza prestabilita
Protezione contro le corde sciolte
· Quando sale, corre ad una velocità fissa e rileva se viene menzionato l'oggetto pesante e accelera lentamente per salire costantemente.
Determinazione del ritorno a zero della leva di funzionamento
· Quando si accende,le informazioni sullo stato della leva di funzionamento possono essere giudicate per scegliere se accettare o meno il comando di funzionamento per evitare il pericolo causato dal funzionamento istantaneo iniziale dopo l'accensione.
Parametri macro
· Il meccanismo di sollevamento corrispondente può essere selezionato in base al valore di impostazione macro del parametro di sollevamento, ad esempio 0: meccanismo di sollevamento, 1: meccanismo di traslazione
Controllo dei freni
· Quando l'inverter si accende e si ferma, il freno viene controllato rilevando frequenza e corrente per evitare il rotolamento, migliorando così le prestazioni, la sicurezza e la stabilità del sistema.

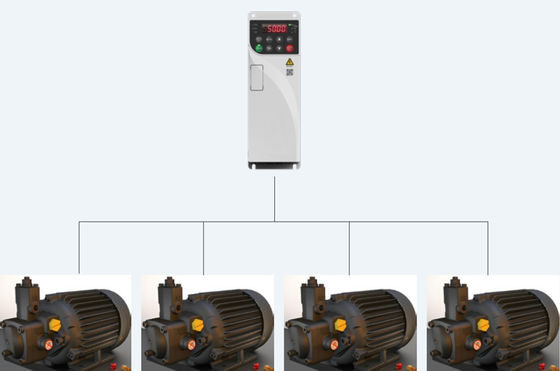

Commutazione di motori multipli
· Supporta internamente 4 serie di parametri del motore e può azionare 4 motori diversi tramite commutazione dei comandi

Alta affidabilità
Progettazione di condotti d'aria innovativi e indipendenti
· L'intera macchina è dotata di un condotto d'aria indipendente e i componenti sensibili sono isolati dal condotto d'aria, il che migliora notevolmente l'adattabilità del prodotto all'ambiente.
• impedire efficacemente la penetrazione di polvere e impurità all'interno dell'inverter ed evitare guasti causati da cortocircuiti elettrici, danni ai componenti, ecc.
Concetti di progettazione termica e analisi professionale della simulazione termica
· adottare un software di piattaforma di simulazione termica efficiente e preciso per garantire l'affidabilità termica dell'intera macchina
• tecnologie e dispositivi avanzati di prova e verifica termica che permettano di verificare efficacemente i risultati teorici della progettazione termica
Test rigoroso di aumento della temperatura dell'intera macchina
· rigorose procedure di prova di verifica del pieno carico e del sovraccarico, nonché rigorose norme di accettazione dell'aumento della temperatura per i componenti chiave;per soddisfare un funzionamento affidabile a lungo termine in condizioni di carico estremo
· Tutti i prodotti sono sottoposti a invecchiamento a carico ad alta temperatura prima di lasciare la fabbrica;prevenire efficacemente i guasti dispersi dei dispositivi di intercettazione e garantire la qualità del prodotto prima di lasciare la fabbrica.
Processo di spruzzatura automatica di vernice anticonformista
· Utilizzando il processo di spruzzatura automatica dell'antivernice conforme, si possono progettare diverse strategie di spruzzatura in base a diversi circuiti,garantire efficacemente l'uniformità della spruzzatura dei circuiti stampati e la coerenza dei lotti di prodotti

Alta adattabilità
Progettazione di un'ampia gamma di tensione
· Voltaggio nominale: trifase 380V480V
· Frequenza di potenza di ingresso: (50Hz/60Hz) ±5%
· Intervallo di fluttuazione di tensione ammissibile: -15%Vac+10%Vac
Piccole interferenze esterne
· Il filtro C3 integrato può sopprimere efficacemente gli armonici ad alta frequenza generati dall'inverter durante il funzionamento, soddisfacendo i requisiti del sistema di controllo delle frequenze.Norma dell'Unione europea EN61800-3
· La progettazione innovativa EMC, semplice e amichevole, può ridurre efficacemente la corrente di fuga da terra
progettazione strutturale
· Disegno a carattere di libro, riducendo il volume di circa il 40% rispetto ai modelli tradizionali
· Può realizzare l'installazione di fianco a fianco dell'intera macchina

Performance eccellente
Tecnologia completa di azionamento motore
· Supporto di controllo dell'azionamento di motori asincroni trifasici e di motori sincronici a magnete permanente
· Supporto di controllo V/F, controllo vettoriale a circuito aperto, controllo vettoriale a circuito chiuso
·Controllo della velocità e della coppia di supporto
·Supporta funzione di monitoraggio della velocità, minore corrente di impatto
Funzione di autoapprendimento motorio accurato
· Può eseguire con precisione l'autoapprendimento dei parametri motori, facilitare il funzionamento e il debug e migliorare la precisione del controllo e la velocità di risposta.
· Funzioni di autoapprendimento complete e ricche, comprese una varietà di funzioni di autoapprendimento motorio (dinamica, statica, statica + dinamica)
Autodeterminamento dinamico: l'autodeterminamento del carico deve essere disconnesso, adatto per le occasioni con elevati requisiti di precisione del controllo.
Autoapprendimento statico: è adatto a situazioni in cui il motore non può essere separato dal carico per evitare l'autoapprendimento dinamico dopo l'installazione dell'apparecchiatura.
Modi di controllo del motore completi
· Modalità di controllo V/F
· modalità di controllo vettoriale a circuito aperto (OLVC)
· Modalità di controllo vettoriale a circuito chiuso (CLVC)
Grande coppia di partenza
· Vettore a circuito aperto (OLVC): 0,5 Hz/150%
· Vettore a circuito chiuso (CLVC): 0Hz/200%
Alta capacità di sovraccarico
· Capacità di sovraccarico: corrente nominale del 150% per 60s, corrente nominale del 180% per 10s

Progettazione conveniente

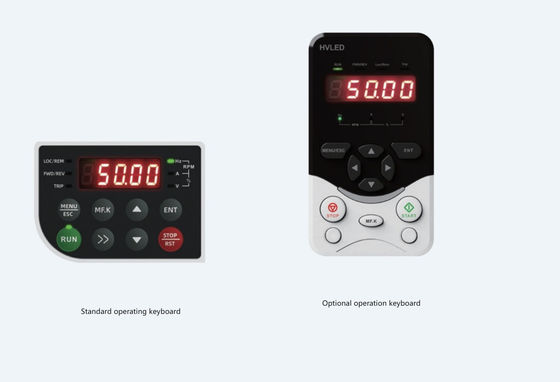

Tastiera di funzionamento
· Le macchine standard da 110 kW in giù sono dotate di tastiera LED integrata e non supportano cablaggi esterni.Le macchine standard da 132 kW in su sono dotate di tastiera LED integrata che supporta il cablaggio esterno.
· 110kW e inferiore di input esterno della tastiera può essere dotato di una tastiera LED indipendente
· La tastiera di funzionamento ha funzioni quali i parametri di debug, il monitoraggio dello stato di funzionamento, il controllo di avvio e arresto e la copia dei parametri.
Diverse funzioni estese
· Opzionale scheda di comunicazione di espansione supporta Profibus-DP, Profinet IO, CANopen, Modbus TCP/IP, Ethercat, EtherNet/IP e altre comunicazioni bus (SLOT1 slot per schede di espansione)
· Supporto opzionale per una varietà di schede di interfaccia di schede di codifica (slot per schede di espansione SLOT2)
· Supporto opzionale per la scheda di espansione del terminale I/O (scatena per schede di espansione SLOT1, vedi la descrizione del terminale "Accessoiri opzionali" per maggiori dettagli)
Nota: la scheda di espansione del terminale di I/O opzionale e la scheda di espansione della comunicazione si trovano nello stesso slot della scheda di espansione e non possono essere installate e utilizzate contemporaneamente.
Supporto di varie funzioni applicative
· Quando il convertitore di frequenza si avvia e si ferma, il freno di tenuta del motore può essere controllato
· Funzione di controllo a più velocità, realizzando un funzionamento a 16 velocità tramite terminali di controllo
· Funzione servo zero, il motore può ottenere il blocco della posizione a velocità zero in modalità CLVC
· La profondità PWM casuale può migliorare il rumore acuto del motore
· Modalità di funzionamento ridondante dell'encoder, che può passare automaticamente all'operazione OLVC quando l'encoder non funziona
Software di debugging rapido in background
· Monitoraggio, modifica dei parametri e altre funzioni rendono più convenienti il debug e la manutenzione
· Supporta la registrazione degli eventi e la registrazione degli errori, rendendo gli errori invisibili
Funzione di frenata affidabile
· con funzione di frenatura a corrente continua
· Tutte le serie sono dotate di un'unità di frenatura integrata
· L'aumento della resistenza di frenata può consentire di ottenere un miglior effetto di frenata, risparmiando allo stesso tempo spazio di installazione elettrica e costi elettrici per l'utente.


Specifica tecnica
