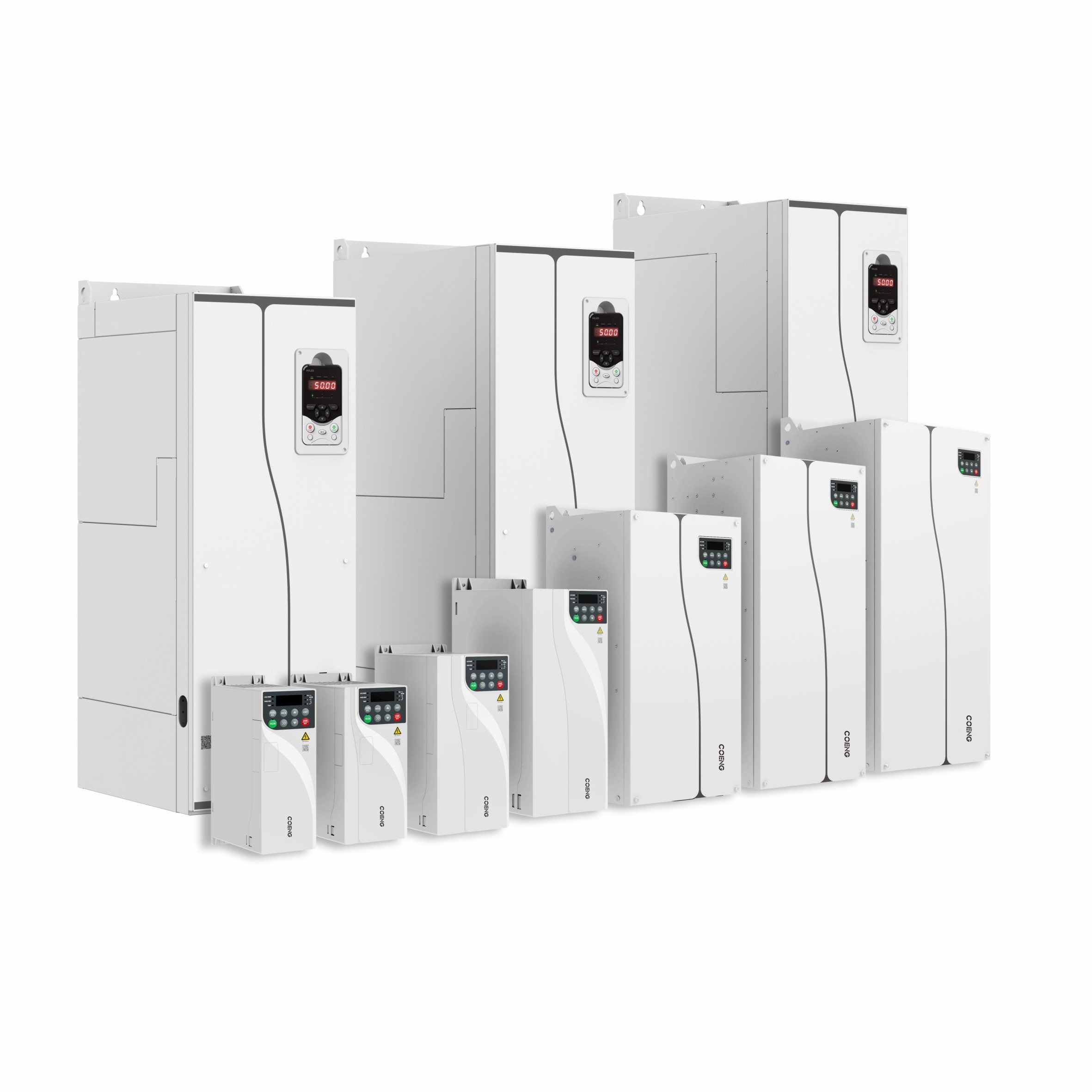

HV610 Girante VFD Converter di frequenza

Convertitore di frequenza VFD specifico per gru HV610 Azionamento a frequenza variabile per gru

Descrizione del prodotto
Il convertitore di frequenza della serie HV610 è uno speciale convertitore di frequenza sviluppato per il settore del sollevamento. Per soddisfare al meglio le esigenze applicative dei clienti nel settore del sollevamento, i nostri prodotti si basano sulla prospettiva delle applicazioni di sollevamento e integrano il controllo anti-oscillazione e la protezione anti-allentamento. , protezione del gancio scorrevole, controllo del freno, limite di decelerazione, carico e velocità, parametri macro e altre funzioni speciali sono integrati in uno, garantendo completamente il funzionamento affidabile, efficiente, sicuro e stabile dell'attrezzatura di sollevamento.

I convertitori di frequenza della serie HV610 possono essere ampiamente utilizzati in gru, gru per colata, gru per bobine di acciaio, paranchi elettrici, benne, gru generiche, gru portuali, gru a ponte, gru a torre, macchinari per l'industria mineraria, piattaforme petrolifere e altri tipi di carichi da sollevare.

caratteristiche del prodotto
Caratteristiche di specializzazione
Controllo anti-oscillazione
· Controllare l'angolo di oscillazione dello spandiconcime regolandone la velocità di funzionamento, in modo da ridurre l'oscillazione dello spandiconcime e ottenere un controllo regolare e un funzionamento efficiente.
Carico e velocità
· Regolare la velocità operativa dell'attrezzatura in tempo reale in base alle variazioni del carico attuale, tenendo conto dell'efficienza e della sicurezza, in modo che l'attrezzatura possa funzionare nelle migliori condizioni di lavoro
Protezione del gancio scorrevole
· Il gancio scorrevole viene rilevato durante il processo di frenata e protetto controllando l'uscita del motore in modo che resti sospeso per evitare incidenti.
Limite di decelerazione
· Il posizionamento semplice è ottenuto attraverso la cooperazione del limite di decelerazione e del limite di arresto, in modo che l'oggetto di controllo si fermi nell'area di sicurezza preimpostata
Protezione anti-allentamento della fune
· Quando sale, funziona a una velocità fissa e rileva se l'oggetto pesante è menzionato. Rileva se l'oggetto pesante è menzionato e poi accelera lentamente per salire costantemente.
Rilevamento del ritorno a zero della leva di azionamento
· All'accensione, è possibile valutare le informazioni sullo stato della leva di comando per scegliere se accettare il comando di esecuzione per evitare il pericolo causato dal funzionamento istantaneo iniziale dopo l'accensione.
Parametri macro
· Il meccanismo di sollevamento corrispondente può essere selezionato in base al valore di impostazione macro del parametro di sollevamento, ad esempio 0: meccanismo di sollevamento, 1: meccanismo di traslazione
Controllo dei freni
· Quando l'inverter si avvia e si arresta, il freno viene controllato rilevando la frequenza e la corrente per evitare il rotolamento, migliorando così le prestazioni, la sicurezza e la stabilità del sistema.
Commutazione di più motori
· Supporta internamente 4 set di parametri motore e può pilotare 4 motori diversi tramite commutazione di comando

Alta affidabilità
Progettazione innovativa di condotti dell'aria indipendenti
· L'intera macchina è dotata di un condotto dell'aria indipendente e i componenti sensibili sono isolati dal condotto dell'aria, il che migliora notevolmente l'adattabilità del prodotto all'ambiente.
· Impedisce efficacemente alla polvere e alle impurità di penetrare all'interno dell'inverter ed evita guasti causati da cortocircuiti elettrici, danni ai componenti, ecc.
Concetti di progettazione termica e analisi di simulazione termica professionale
· Adottare un software di piattaforma di simulazione termica efficiente e accurato per garantire l'affidabilità termica dell'intera macchina
· Le tecnologie e i dispositivi avanzati di verifica e test termici testano efficacemente i risultati teorici della progettazione termica
Rigoroso test di aumento della temperatura dell'intera macchina
· Rigorose procedure di verifica del carico completo e del sovraccarico, nonché rigorosi standard di accettazione dell'aumento di temperatura per i componenti chiave, per soddisfare un funzionamento affidabile a lungo termine in condizioni di carico estreme
· Tutti i prodotti vengono sottoposti a invecchiamento con carichi ad alta temperatura prima di lasciare la fabbrica, prevenendo efficacemente guasti sparsi dei dispositivi di intercettazione e garantendo la qualità del prodotto prima di lasciare la fabbrica.
Processo di spruzzatura automatica di anti-vernice conforme
· Utilizzando il processo di spruzzatura automatica dell'anti-vernice conforme, è possibile progettare diverse strategie di spruzzatura in base a diversi circuiti stampati, garantendo efficacemente l'uniformità della spruzzatura del circuito stampato e la coerenza dei lotti di prodotto

Elevata adattabilità
Progettazione con ampio intervallo di tensione
· Tensione nominale: trifase 380V～480V
· Frequenza di potenza in ingresso: (50Hz/60Hz) ±5%
· Intervallo di fluttuazione della tensione consentito: -15% Vac～+10% Vac
Poche interferenze esterne
· Il filtro C3 integrato può sopprimere efficacemente le armoniche ad alta frequenza generate dall'inverter durante il funzionamento, soddisfacendo i requisiti delNorma dell'Unione Europea EN61800-3
· Il design rivoluzionario EMC semplice e intuitivo può ridurre efficacemente la corrente di dispersione a terra
design strutturale
· Design a libro, che riduce il volume di circa il 40% rispetto ai modelli tradizionali
· Può realizzare l'installazione affiancata dell'intera macchina

Performance eccellente
Tecnologia completa di azionamento del motore
· Supporta il controllo dell'azionamento di motori asincroni trifase e motori sincroni a magneti permanenti
· Supporta il controllo V/F, il controllo vettoriale ad anello aperto, il controllo vettoriale ad anello chiuso
·Supporta il controllo della modalità velocità e coppia
·Supporta la funzione di tracciamento della velocità, corrente di impatto più piccola
Funzione di autoapprendimento motore precisa
· Può eseguire con precisione l'autoapprendimento dei parametri del motore, facilitare il funzionamento e il debug e migliorare la precisione del controllo e la velocità di risposta.
· Funzioni di autoapprendimento complete e ricche, tra cui una varietà di funzioni di autoapprendimento motorio (dinamico, statico, statico + dinamico)
Autoapprendimento dinamico: l'autoapprendimento del carico deve essere disattivato, adatto per occasioni con elevati requisiti di precisione di controllo.
Autoapprendimento statico: adatto alle situazioni in cui il motore non può essere separato dal carico, per evitare l'autoapprendimento dinamico dopo l'installazione dell'apparecchiatura.
Modalità di controllo motore complete
· Modalità di controllo V/F
· Modalità di controllo vettoriale ad anello aperto (OLVC)
· Modalità di controllo vettoriale a circuito chiuso (CLVC)
Grande coppia di spunto
· Vettore ad anello aperto (OLVC): 0,5 Hz/150%
· Vettore ad anello chiuso (CLVC): 0Hz/200%
Elevata capacità di sovraccarico
· Capacità di sovraccarico: 150% corrente nominale per 60 s, 180% corrente nominale per 10 s

Design conveniente
Tastiera operativa
· Le macchine standard da 110 kW e inferiori vengono spedite con una tastiera LED integrata e non supportano il cablaggio esterno. Le macchine standard da 132 kW e superiori vengono spedite con una tastiera LED integrata che supporta il cablaggio esterno.
· L'ingresso esterno della tastiera da 110 kW e inferiore può essere dotato di una tastiera LED indipendente
· La tastiera operativa ha funzioni quali il debug dei parametri, il monitoraggio dello stato operativo, il controllo di avvio e arresto e la copia dei parametri.
Varie funzioni estese
· La scheda di comunicazione di espansione opzionale supporta Profibus-DP, Profinet IO, CANopen, Modbus TCP/IP, Ethercat, EtherNet/IP e altre comunicazioni bus (slot per scheda di espansione SLOT1)
· Supporto opzionale per una varietà di schede di interfaccia per targhette di codice (slot per scheda di espansione SLOT2)
· Supporto opzionale per scheda di espansione terminale I/O (slot per scheda di espansione SLOT1, vedere la descrizione del terminale "Accessori opzionali" per i dettagli)
Nota: la scheda di espansione del terminale I/O opzionale e la scheda di espansione della comunicazione si trovano nello stesso slot per schede di espansione e non possono essere installate e utilizzate contemporaneamente.
Supporta varie funzioni applicative
· Quando il convertitore di frequenza si avvia e si arresta, è possibile controllare il freno di stazionamento del motore
· Funzione di controllo multi-velocità, realizzando il funzionamento a 16 velocità tramite terminali di controllo
· Funzione servo zero, il motore può raggiungere il bloccaggio della posizione a velocità zero in modalità CLVC
· La profondità PWM casuale può migliorare il rumore aspro del motore
· Modalità di funzionamento ridondante dell'encoder, che può passare automaticamente al funzionamento OLVC in caso di guasto dell'encoder
Software di debug rapido in background
· Il monitoraggio, la modifica dei parametri e altre funzioni rendono il debug e la manutenzione più convenienti
· Supporta la registrazione degli eventi e la registrazione dei guasti, rendendo i guasti invisibili
Funzione di frenata affidabile
· Con funzione di frenatura DC
· Tutte le serie sono dotate di serie di unità frenante integrata
· Aumentando la resistenza di frenatura è possibile ottenere un effetto frenante migliore, risparmiando al contempo spazio nell'impianto elettrico e costi elettrici.
