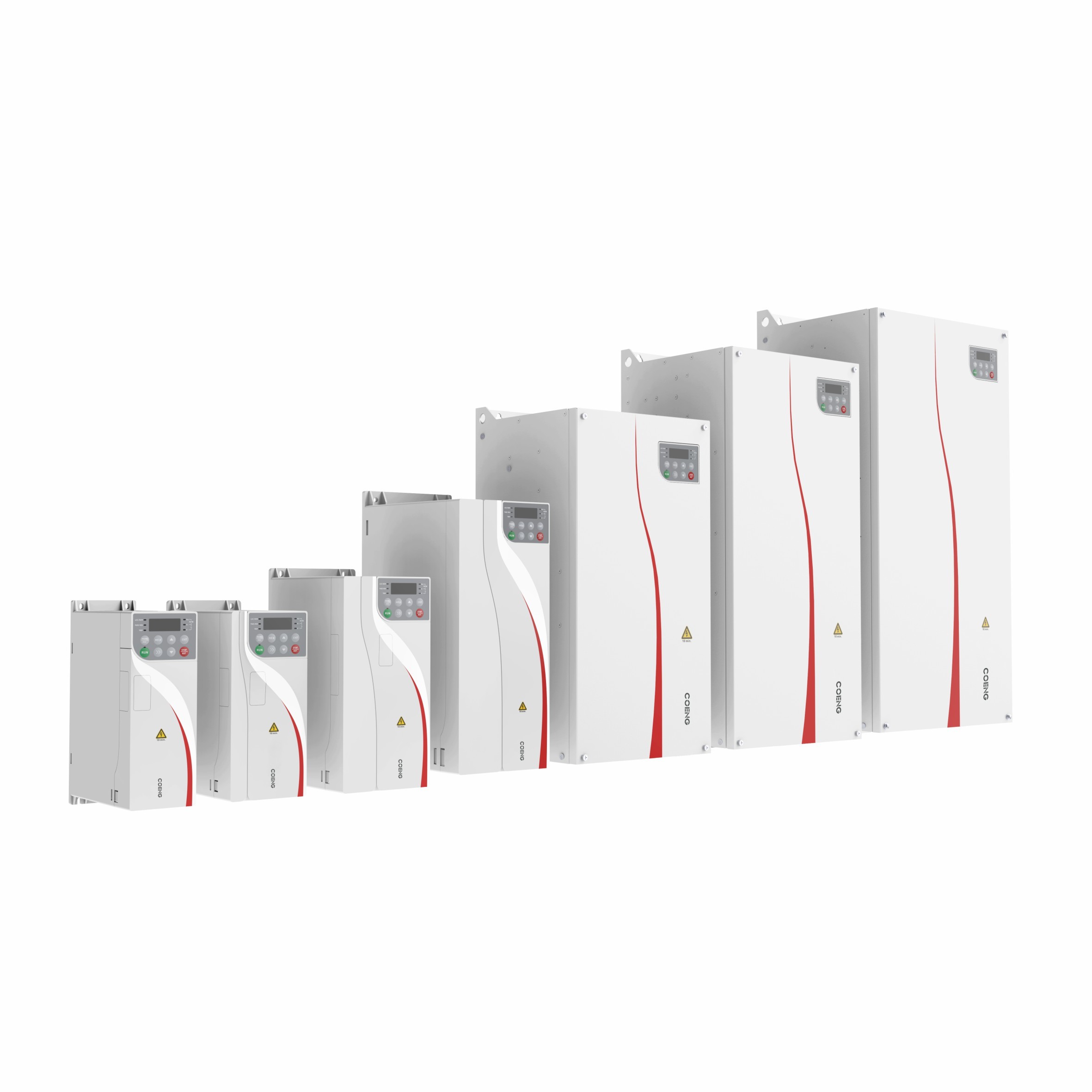

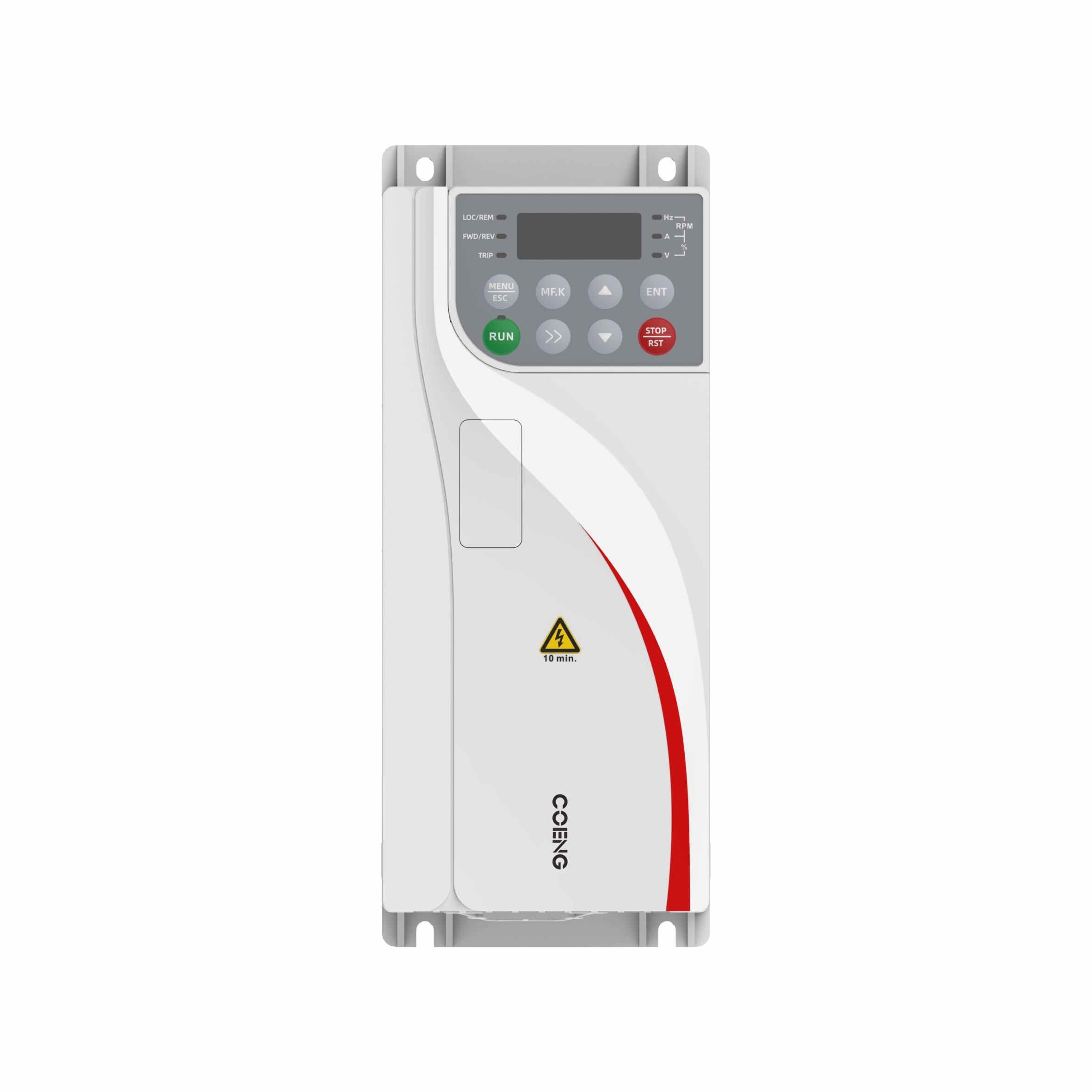

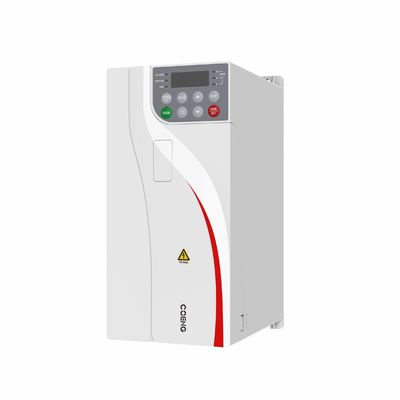

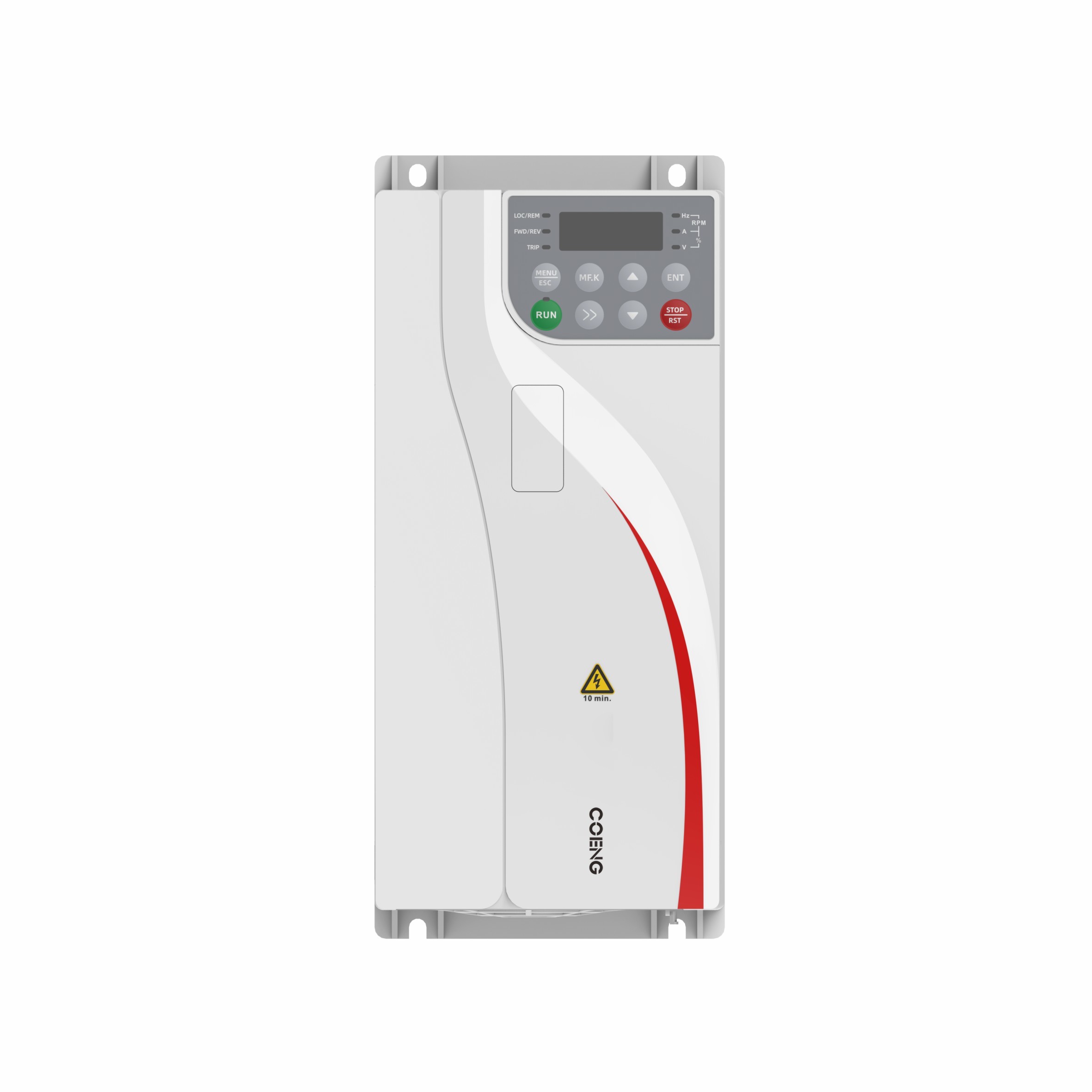

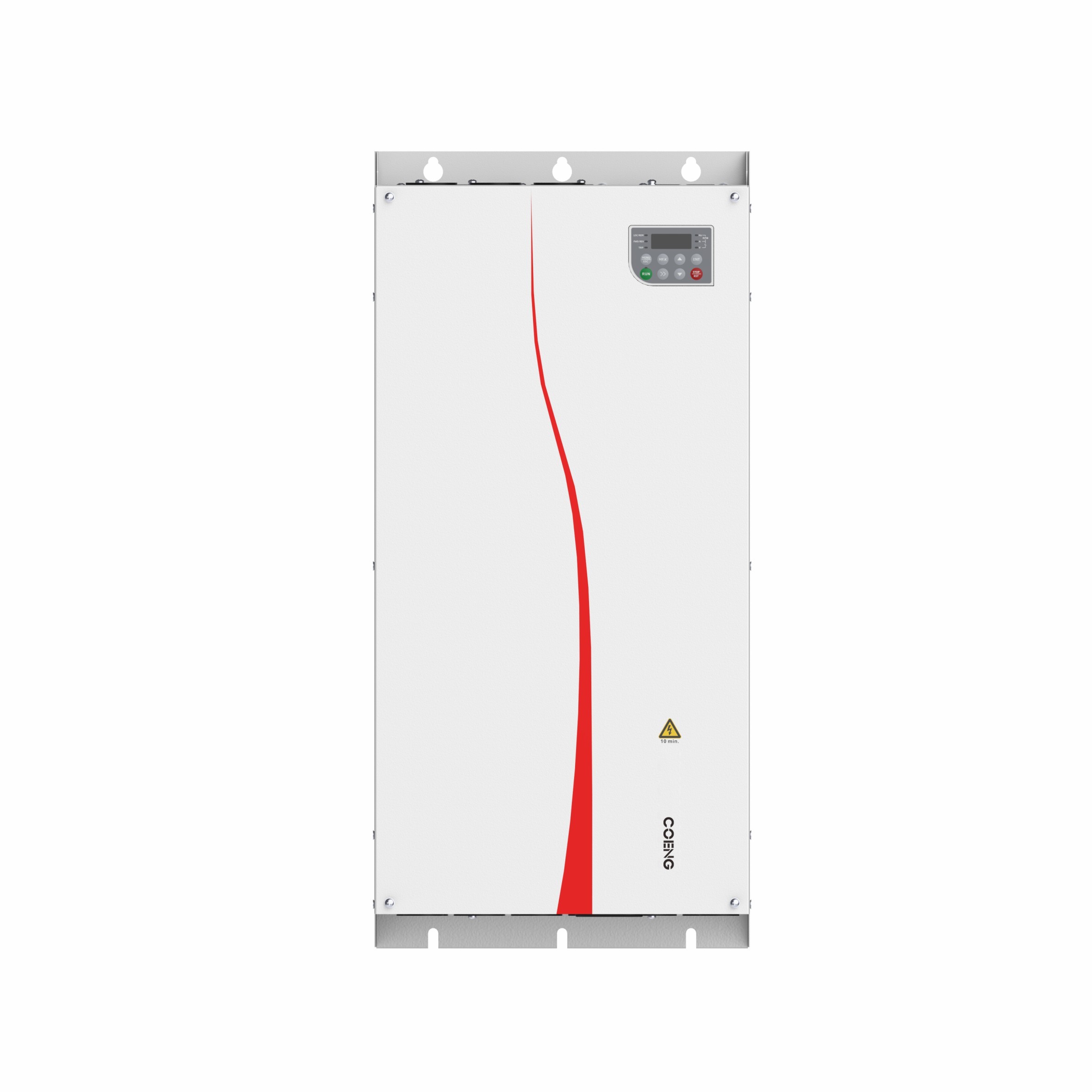

HV510 Invertitore vettoriale con azionamento a frequenza variabile

HV510 Azionamento ad alte prestazioni a frequenza variabile Invertitore vettoriale VFD Convertitore di frequenza vettoriale

Descrizione del prodotto

L'inverter di frequenza della serie HV510 è una nuova generazione di inverter vettoriali ad alte prestazioni,che adotta una nuova tecnologia di controllo vettoriale a circuito aperto e chiuso ad alte prestazioni per supportare il motore asincrono e l'azionamento sincrono del motore a magnete permanente■ eccellenti prestazioni, prestazioni migliorate e progettazione ad alta densità di potenza migliorano le prestazioni industriali;la flessibilità dell'applicazione e altri vantaggi nell'ambiente di applicazione hanno migliorato gli standard di progettazione e ottimizzato lo spazio di installazione, ecc., migliorando l'esperienza dell'utente in molti aspetti. L'inverter di frequenza della serie HV510 è una nuova generazione di inverter vettoriali ad alte prestazioni,che adotta una nuova tecnologia di controllo vettoriale a circuito aperto e chiuso ad alte prestazioni per supportare il motore asincrono e l'azionamento sincrono del motore a magnete permanente■ eccellenti prestazioni, prestazioni migliorate e progettazione ad alta densità di potenza migliorano le prestazioni industriali;la flessibilità dell'applicazione e altri vantaggi nell'ambiente di applicazione hanno migliorato gli standard di progettazione e ottimizzato lo spazio di installazione, ecc., migliorando l'esperienza dell'utente sotto molti aspetti.

Gli inverter di frequenza della serie HV510 sono ampiamente utilizzati per guidare varie apparecchiature di produzione automatizzate come metallurgia, sollevamento, petrolio, macchine utensili, materie plastiche, prodotti metallici, produzione di carta,tessuti, stampa e imballaggio, ecc.

Specifica tecnica dell'inverter vettoriale a azionamento a frequenza variabile

Caratteristiche del prodotto

Sicuro e affidabile

Progettazione strutturale affidabile

• La progettazione innovativa di condotti d'aria indipendenti migliora le prestazioni di dissipazione del calore del prodotto e l'adattabilità ambientale
• La progettazione a carattere di libro consente di risparmiare notevolmente lo spazio di installazione nell'armadio dell'utente

Progettazione termica professionale

• Adottare un software di piattaforma di simulazione termica efficiente e accurato per garantire l'affidabilità termica dell'intera macchina
• Le tecnologie e i dispositivi avanzati di prova e verifica termica testano efficacemente i risultati teorici della progettazione termica

Test rigoroso di aumento della temperatura

• La prova di aumento della temperatura dell'intera macchina adotta rigorose procedure di prova di verifica del pieno carico e del sovraccarico
• L'invecchiamento a alta temperatura e a carico fuori fabbrica, che impedisce e intercepta efficacemente i guasti dei dispositivi dispersi

Progettazione efficace contro le interferenze

• Filtro C3 integrato, in grado di sopprimere efficacemente gli armonici ad alta frequenza generati dall'inverter
• La progettazione innovativa EMC può ridurre efficacemente la corrente di fuga al suolo

Elementi di protezione completi

• L'intera serie ha funzioni di protezione quali sovra-voltaggio, sotto-voltaggio, sovra-corrente, perdita di fase, sovra-velocità, rotore bloccato, sovraccarico, protezione della temperatura del motore,e cortocircuito alla terra.
• A seconda della gravità del tipo di guasto, può essere impostato su avviso di avvertimento precoce, spegnimento del guasto e funzionamento continuo per facilitare la manutenzione quotidiana.

Performance eccellente

Tecnologia avanzata di azionamento motore

• Può supportare motori asincroni e motori sincroni per ottenere un controllo del vettore di corrente ad alte prestazioni
• Può supportare due serie di controllo di commutazione dei parametri del motore
• Può supportare il controllo della velocità del motore e della coppia

Ricche funzioni di autoapprendimento

• Capacità di autoidentificazione accurata dei parametri motori per migliorare la precisione del controllo motore e la velocità di risposta
• Moduli di autodidattazione diversi e completi per supportare le esigenze di identificazione motoria in diversi scenari

Funzione di frenata perfetta

• Funzione di frenata di avvio e di arresto di supporto a corrente continua
• La funzione di eccitazione eccessiva può sopprimere efficacemente l'aumento della tensione del bus durante la decelerazione ed evitare frequenti guasti di sovra tensione.
• Tutte le serie possono avere unità di frenatura integrate, risparmiando spazio di installazione e costi elettrici

Potenza di sovraccarico

• Capacità di sovraccarico elevata, in grado di funzionare in modo affidabile per lungo tempo in condizioni di carico estremo
• Capacità di sovraccarico leggero: 1,1 volte la corrente nominale durante 1 minuto, 1,5 volte la corrente nominale durante 10 secondi
• Capacità di sovraccarico pesante: 1,5 volte la corrente nominale durante 1 minuto, 2 volte la corrente nominale durante 3 secondi

Ricche funzioni

Funzioni estese diversificate

• Opzione di scheda di comunicazione, che supporta vari protocolli di comunicazione mainstream attuali: Profibus-DP, Profinet IO, CANopen, Modbus TCP/IP, Ethercat, EtherNet/IP, ecc.
• Opzione di scheda di codifica, supporta cablaggio di codificatore incrementale e risolutivo
• L'opzione della scheda terminale I/O rende le funzioni del terminale più ricche
• L' opzione di tastiera esterna rende il debug sempre più facile

Nota: la scheda di espansione del terminale di I/O opzionale e la scheda di espansione della comunicazione si trovano nello stesso slot della scheda di espansione e non possono essere installate e utilizzate contemporaneamente

Software di debugging rapido in background

• Supporta la registrazione degli eventi dell'inverter e le funzioni dell'oscilloscopio virtuale
• Supporto per l'editing dei parametri e il monitoraggio dello stato, rendendo il debug e la manutenzione più convenienti

Uscita ad alta frequenza

• L'uscita può raggiungere fino a 1500 Hz, adatta per motori ad alta frequenza e ad alta velocità

Funzioni del software applicativo

• Controllo master-slave: adatto per il controllo master-slave sincrono di due o più motori
• Funzione semplice del PLC: può completare fino a 16 segmenti di tempistica e funzionamento a ciclo a velocità fissa
• Funzione PID: adatta a sistemi a circuito chiuso per il controllo dei processi come temperatura costante, pressione costante, tensione, ecc.
• I/S virtuali: un semplice controllo logico interno può essere ottenuto tramite impostazioni semplici
• Funzione di interruzione di corrente e riavvio: quando l'inverter viene spento e riavviato durante il funzionamento, può essere realizzato un funzionamento automatico
• Funzione di commutazione multi-motore: può memorizzare due serie di parametri del motore per ottenere il controllo della commutazione
• Funzione servo zero: durante il controllo a circuito chiuso, il motore può essere bloccato a velocità zero per ottenere un effetto di oscillazione a velocità zero.
• Funzione di oscillazione a frequenza: adatta alle attrezzature di lavorazione delle fibre tessili e chimiche, che possono migliorare la qualità dell'avvolgimento del fusibile
• Profondità PWM casuale: può migliorare il rumore acuto del motore
• Funzione ridondante dell'encoder: adatta per il funzionamento a circuito chiuso.
