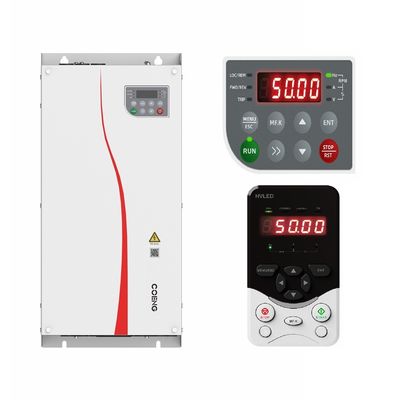

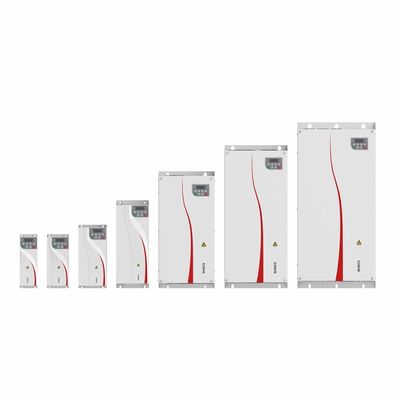

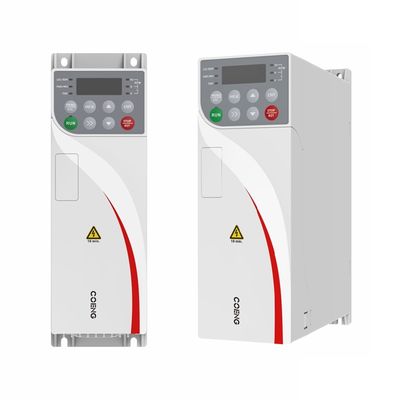

HV510 380-480V VFD a 3 fasi per motori asincroni/PMSM VFD a supporto di 16-segment PLC Multi-Speed Operation
| Luogo di origine | Cina |
|---|---|
| Marca | COENG |
| Certificazione | EC |
| Numero di modello | HV510 |
| Documento | HV510.xlsx |
| Quantità di ordine minimo | 1 |
| Imballaggi particolari | Cartone, cassa del compensato |
| Tempi di consegna | 10-30 giorni di lavorazione |
| Termini di pagamento | L/C, T/T, Western Union |
| Capacità di alimentazione | 20000/set |
Contattimi gratis campioni e buoni.
WhatsApp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Se avete di preoccupazione, forniamo la guida in linea di 24 ore.
xDettagli
| Tensione di ingresso | 380V (-15%) - 480V (+10%), trifase | Frequenza di potenza di ingresso | (50Hz/60Hz) ± 5% |
|---|---|---|---|
| Sballo della tensione di ingresso | ≤3% | Tensione di uscita | 0V-tensione di ingresso |
| Frequenza di output | 0 Hz-1500 Hz | Valutazione della protezione | IP20 |
| Metodo di raffreddamento | Raffreddamento d'aria | Umidità | 15%-95%, senza condensazione |
| Evidenziare | Invertitore VFD a 3 fasi da 380 a 480 V,VFD per motori PMSM asincroni,VFD a più velocità a 16 segmenti PLC |
||
Descrizione di prodotto
Specifiche Tecniche dell'Inverter Vettoriale a Frequenza Variabile
|
Specifiche Tecniche |
||
|
Potenza |
Tensione di ingresso (Uin) |
380V (-15%) - 480V (+10%), trifase |
|
Potenza in ingresso |
(50Hz/60Hz)±5% |
|
|
Squilibrio della tensione di ingresso |
Tensione di uscita |
|
|
0V-tensione di ingresso |
Frequenza di uscita |
|
|
0Hz-1500Hz |
Controllo |
|
|
Prestazioni |
Motore asincrono/motore sincrono a magneti permanenti |
Modalità di controllo |
|
V/F, OLVC (controllo vettoriale ad anello aperto), CLVC (controllo vettoriale ad anello chiuso) |
Gamma di velocità |
|
|
1:10 V/F; 1:100 OLVC; 1:1000 CLVC |
Coppia di spunto |
|
|
VF: 100% (0,5Hz); OLVC: 150% (0,5Hz); CLVC: 200% (0Hz) |
Precisione della coppia |
|
|
≤±5%, in modalità di controllo vettoriale |
Stabilità della velocità |
|
|
≤±5%, in modalità di controllo vettoriale |
Stabilità della velocità |
|
|
OLVC: 0,2%; CLVC: 0,1% |
Risposta della coppia |
|
|
≤ 5ms, in modalità di controllo vettoriale |
Tempo di accelerazione/decelerazione |
|
|
0,0s～3200,0s; 0,0min～3200,0min |
0,0%-30,0% |
|
|
Capacità di sovraccarico |
Modello G: 150% 1min/5min, 180% 3s/5min |
|
|
Modello P: 110% 1min/5min, 150% 3s/5min |
Curva V/F |
|
|
Risoluzione della frequenza di ingresso |
Impostazione digitale: 0,01Hz; impostazione analogica: 0,01Hz |
|
|
Principali |
funzioni |
|
|
Curve di accelerazione/decelerazione |
PLC semplice, riferimento multi-velocità |
16 segmenti di velocità supportati tramite terminali di controllo |
|
Regolazione automatica della tensione (AVR) |
Mantiene automaticamente costante la tensione di uscita quando la tensione di rete varia entro un certo intervallo |
|
|
Controllo a lunghezza fissa |
Controllo a lunghezza fissa |
|
|
Forma facilmente un sistema di controllo ad anello chiuso |
Forma facilmente un sistema di controllo ad anello chiuso |
|
|
Commutazione multi-motore |
Con 2 set di parametri motore, è possibile realizzare la commutazione tra 2 motori |
|
|
I/O virtuale |
Con 8 set di DI/DO virtuali, è possibile realizzare un semplice controllo logico |
|
|
Controllo dello stallo per sovratensione/sovracorrente |
La corrente e la tensione possono essere limitate automaticamente durante il funzionamento per evitare frequenti scatti dovuti a sovracorrente e sovratensione |
|
|
Riavvio dopo un'interruzione di corrente |
L'inverter può funzionare automaticamente quando si riaccende dopo un'interruzione di corrente |
|
|
Limitazione rapida della corrente |
È possibile evitare frequenti guasti da sovracorrente |
|
|
Funzioni di ingresso e |
uscita |
|
|
Modalità di riferimento della frequenza |
AI1, AI2: 0V-10V/0 (4)mA-20mA |

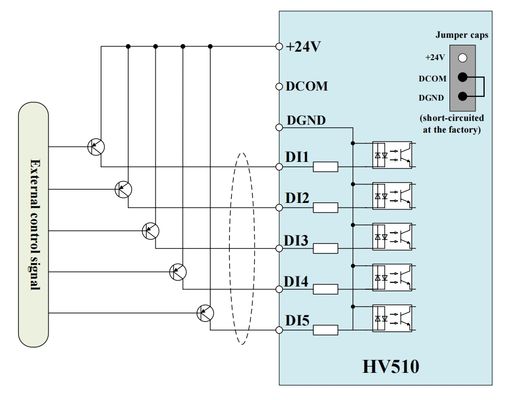

Terminali di ingresso digitali |
|
DI1-DI5, 5 terminali di ingresso digitali programmabili con opto-isolamento, compatibili con ingressi sia sinking che sourcing. |
DI5 supporta l'ingresso a impulsi ad alta velocità con una frequenza di ingresso massima di 100 kHz |
|
|
Terminali di uscita digitali |
Uscita a collettore aperto; intervallo di tensione di uscita: 0V-24V; capacità di carico di corrente: 50mA. |
|
|
Terminali di uscita analogici |
1 canale 0V-10V/0(4)mA-20mA |
|
|
1 canale Contatto di tipo C, NO+NC |
Corrispondenza |
|
|
Protocollo di comunicazione |
Modbus RTU (configurazione standard); Profibus-DP, CANopen, Profinet IO, Modbus TCP/IP, EtherCAT, EtherNet/IP (configurazione opzionale) |
|
|
Utilizzo |
≤1000m: non è necessario il declassamento; 1000-3000m: con declassamento della corrente dell'1% per ogni 100m aumentati |
Temperatura ambiente |
|
-25°C-+40°C (il declassamento è consentito tra 40°C-55°C) |
Umidità |
15%-95%, senza condensa |
|
Vibrazioni |
3M3, IEC60721-3-3 |
|
|
Temperatura di stoccaggio |
−40°C-+70°C |
|
|
Luogo di funzionamento |
Interni senza luce solare diretta, gas infiammabili e corrosivi, liquidi e particelle conduttive, ecc. |
|
|
Accessori opzionali |
Scheda encoder, scheda di espansione della comunicazione, scheda di espansione I/O |
|
|
Protezioni |
Protezione contro cortocircuito, sovracorrente, sovraccarico, sovratensione, sottotensione, perdita di fase, sovratemperatura, guasti esterni, ecc. |
|
|
Metodo di installazione |
Installato in un armadio |
|
|
Grado di protezione |
IP20 |
|
|
Metodo di raffreddamento |
Raffreddamento ad aria |
|
|
Potenza e precisione di controllo |
Ampia compatibilità di tensione |
|
|
: Supporta ingresso trifase 380V–480V CA (±15%/+10%), garantendo un funzionamento stabile in condizioni di rete fluttuanti. |
Controllo multi-motore |
|
: Compatibile con motori asincroni e sincroni a magneti permanenti, con modalità di controllo flessibili (V/F, vettoriale ad anello aperto/chiuso).
- Prestazioni ad alta coppia: Raggiunge
- 200% di coppia di spunto a 0Hz (modalità ad anello chiuso), con precisione/pulsazione della coppia ≤±5% per un movimento ultra-fluido.
- Risposta dinamica rapida: Risposta della coppia in ≤5ms (modalità vettoriale) e accelerazione/decelerazione regolabile da 0,01s a 3200min.Funzionalità di automazione avanzateIntelligenza integrata
- : Include il controllo PID, la programmazione multi-riferimento a 16 velocità e I/O virtuali
(8 punti DI/DO configurabili) per logiche personalizzate senza hardware aggiuntivo.
- Stabilità anti-interferenza: La regolazione automatica della tensione (AVR) mantiene la coerenza dell'uscita durante l'instabilità della rete.Prevenzione dello stallo: La soppressione intelligente di sovratensione/sovracorrente riduce al minimo gli scatti indesiderati.
- Connettività ed espansione robusteOpzioni I/O versatili
- : 5 ingressi digitali programmabili (impulso ad alta velocità a 100 kHz su DI5).
2 ingressi analogici (0–10V/4–20mA), 1 uscita analogica, uscita relè (NO+NC).
-
Uscita a impulsi ad alta velocità (100 kHz tramite DO1).Funzionamento della tastiera remota.
- : Modbus RTU standard + Profibus, CANopen, EtherCAT, Ethernet/IP opzionali e altro per una perfetta integrazione PLC/sistema.
- Resilienza industriale
- Ampia tolleranza ambientale
- : Funziona da -25°C a +55°C (declassato) e altitudine ≤3000m, con umidità non condensante del 15–95%.Protezioni complete
: Protegge da cortocircuito, perdita di fase, sovratensione/corrente e surriscaldamento.
- Grado IP20 e raffreddamento ad aria: Progettato per l'installazione in armadi in ambienti industriali interni.
- Funzionalità espandibileModuli opzionali
- : Schede encoder per feedback di precisione.
Rilevamento della tensione di sincronizzazione della rete.
-
Adattatori di comunicazione (USB, Profibus, CANopen).Funzionamento della tastiera remota.
- Efficienza energetica e sicurezza
- Gestione ottimizzata del sovraccarico
- : Il modello G supporta un carico del 150% (1 minuto) e del 180% (3 secondi); il modello P privilegia l'efficienza al 110% (1 minuto).
- Recupero automatico
: Si riavvia dopo un'interruzione di corrente senza intervento manuale.
