HD8000 VFD Drive Intelligent Control per macchine industriali e trasportatori

PerformanceCaratteristiche

Progettazione ingegneristica affidabile

• tecnologie di protezione per il pregiudizio di errore IGCT e per la protezione a sparo del braccio ponte
• Progettazione della ridondanza e della tolleranza agli errori per i componenti chiave
• Utilizzo di dispositivi di alimentazione a contatto di pressione a doppio lato
• progettazione di protezione IP54 e progettazione di resistenza alla corrosione C4-M

Progettazione modulare per una facile manutenzione

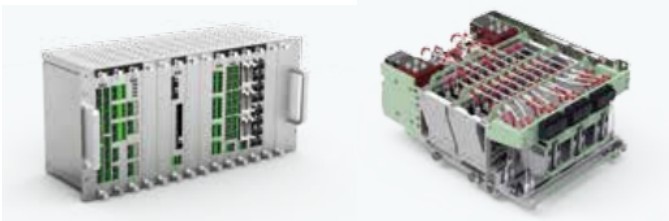

• Progettazione modulare dei componenti chiave
• Sistema di diagnosi intelligente per la rapida individuazione dei guasti
• Con soli 15 minuti necessari per l'assemblaggio/smontaggio del modulo di fase

Performance di controllo eccellente

• capacità di funzionamento in quattro quadranti
• Supporto di diversi tipi di motori
• Rapida risposta dinamica alla coppia e soppressione delle vibrazioni torsionali
• Modulazione sincrona segmentata dei motori
• Modulazione della larghezza dell'impulso di eliminazione armonica selettiva (SHEPWM)

Alta adattabilità

• Configurazione di azionamento monomotore/multimotore
• Progettazione ad alta quota: non è necessario deratare entro l'altitudine di 2.000 m
• Progettazione dell'adattabilità della rete, che consente al sistema di adattarsi allo squilibrio della rete, agli armonici della rete, al lampeggiamento della frequenza della rete, ai cali transitori di tensione della rete e al passaggio di alta/bassa tensione attraverso

Protocolli di comunicazione e software di messa in servizio

• Supporto di protocolli di comunicazione personalizzabili attraverso moduli opzionali
• Sistema di monitoraggio robusto per il monitoraggio in tempo reale dei dati interni, delle forme d'onda e di altre informazioni
• hopeInsight Background Software di messa in servizio rapida

Tecnologie leader a livello internazionale

• A High-Power IGCT AC-DC-AC Variable Frequency Speed Regulating Device" and "Key Technologies and Applications of Variable Frequency Speed Regulating System" passed the scientific and technological achievement appraisal and the result is internationally advanced, con alcune tecnologie valutate come leader a livello internazionale

Parametri tecnici del convertitore VFD di progettazione modulare

HD8000 Series Medium Voltage Engineering Drive: Efficienza di alimentazione per esigenze industriali

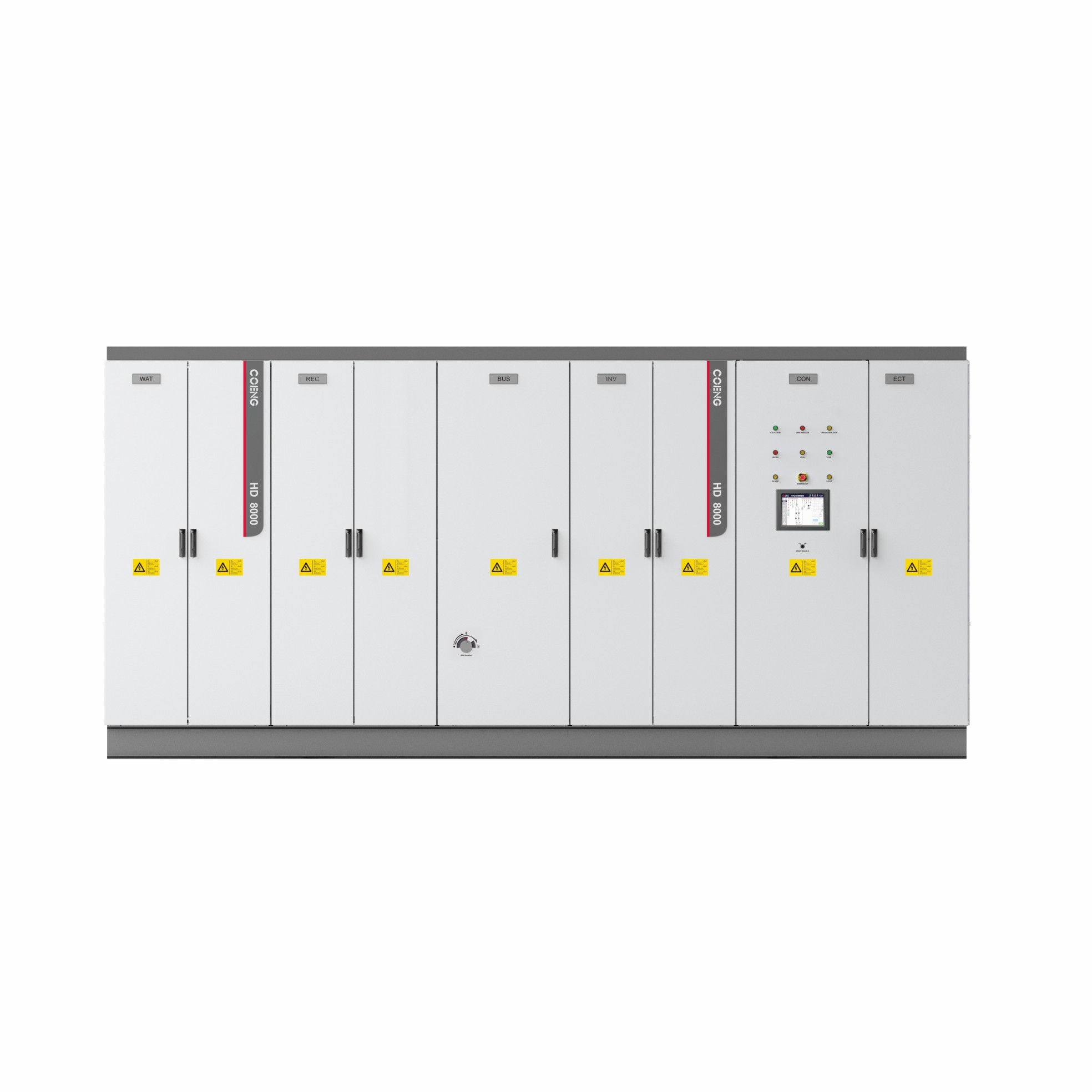

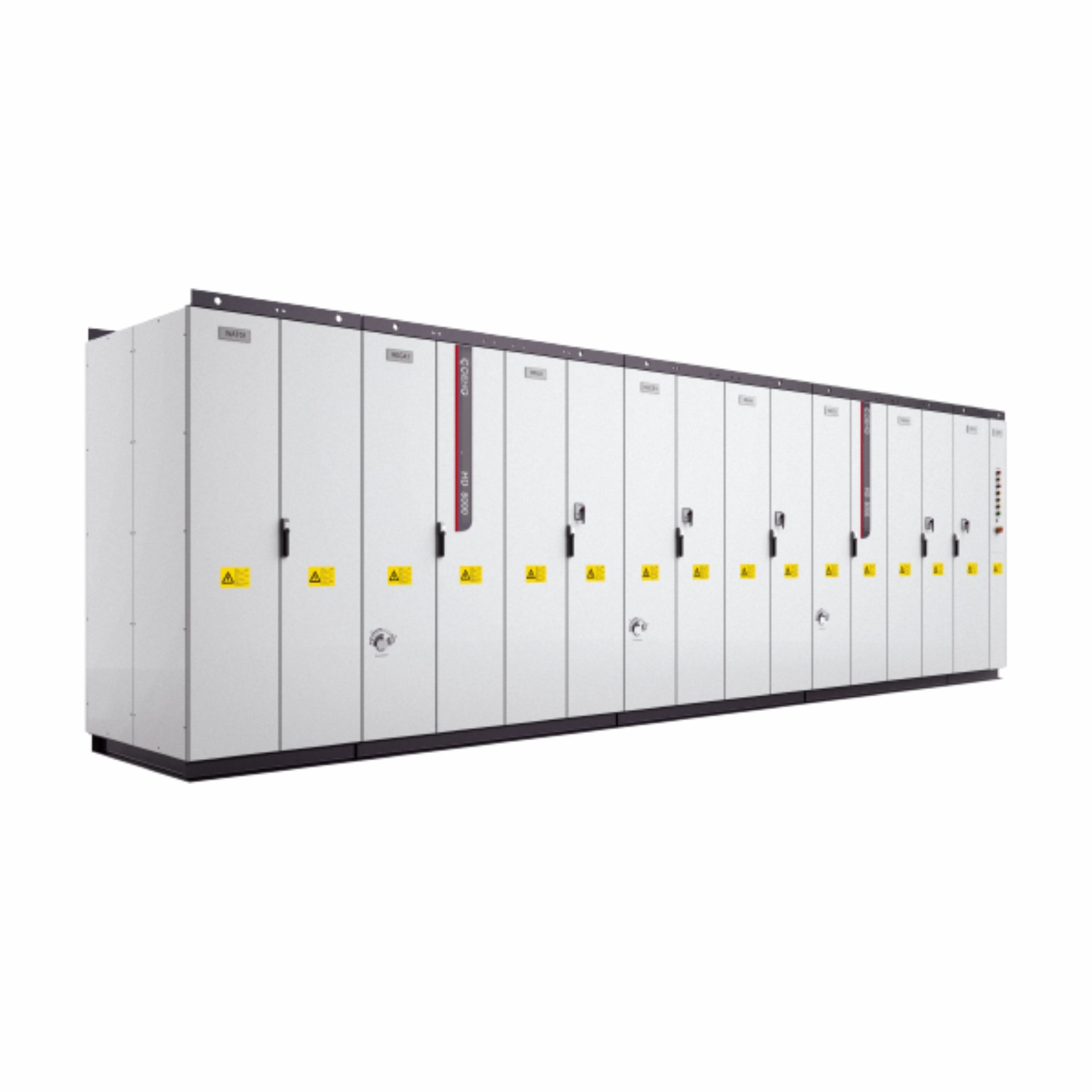

Visualizzazione del prodotto

L'unità di ingegneria a media tensione della serie HD8000 è un sistema di azionamento modulare ad alte prestazioni progettato per applicazioni industriali pesanti che richiedono una fornitura di potenza robusta e un controllo preciso.Progettato con una topologia AC-DC-AC avanzata, supporta sia configurazioni a trazione singola che multi-trazione, comprese le architetture di bus DC condivise, rendendolo ideale per industrie come metallurgia, petrolio e gas, estrazione mineraria e trasporto ferroviario.di potenza massima di un'unità singola di 102 MVA, l'azionamento può ospitare un ampio intervallo di tensione (ingresso lato rete da 1900V a 10kV; uscita lato motore da 660V a 3300V),garantire la compatibilità con gli standard energetici globali e l'integrazione senza soluzione di continuità in diversi ambienti operativi.

Caratteristiche chiave

Controllo di precisione ad alta potenzaDotato di algoritmi di controllo vettoriale e di controllo diretto della coppia (DTC), la serie HD8000 fornisce una regolazione precisa della velocità e della coppia per i motori sotto carichi estremi.La sua capacità di funzionamento multi-quadrante consente un'efficiente rigenerazione dell'energia durante la frenata, riducendo la dipendenza da resistenti esterni.

raffreddamento avanzato e durataDotato di un sistema di raffreddamento ad acqua IP54, l'unità mantiene prestazioni ottimali in condizioni difficili, comprese alte temperature ambientali e ambienti polverosi.Il sistema supporta il funzionamento a sovraccarico continuo al 110% della corrente nominale e a sovraccarichi a breve termine fino al 120% per 60 secondi, garantendo l'affidabilità nei processi critici.

Suppressione armonica e stabilità della grigliaUtilizzando la rettifica multi-impulso e la tecnologia del rettificatore PWM attivo, l'unità riduce al minimo la distorsione armonica (THDi < 3%), migliorando la qualità dell'energia della rete e la conformità alle norme IEC 61000-3-12.

Interfaccia uomo-macchina intuitiva (HMI)Un touchscreen da 15,6 pollici di livello industriale fornisce il monitoraggio in tempo reale dei parametri operativi, la diagnosi dei guasti e le regolazioni della configurazione.Modelli specifici per applicazioni preinstallati per semplificare l'impostazione dei flussi di lavoro industriali comuni.

Vantaggi unici

Scalabilità modulareLa progettazione modulare dell'azionamento consente la sostituzione rapida dei componenti e l'espansione della capacità.ridurre al minimo i tempi di inattività durante la manutenzione o gli aggiornamenti.

Protocolli di sicurezza completiCertificato secondo le norme CE, IEC e ATEX, l'unità incorpora meccanismi di protezione a più strati, tra cui spegnimento in sovra-/sotto-volta, rilevamento delle perdite di fase e avvisi di sovraccarico termico.Un sistema integrato di monitoraggio del flusso d'acqua previene i guasti di raffreddamento.

Manutenzione predittiva intelligenteGli algoritmi di intelligenza artificiale incorporati analizzano i dati storici e in tempo reale per prevedere l'usura dei componenti, come il degrado del condensatore o la durata del ventilatore, consentendo una pianificazione proattiva della manutenzione.L'accesso remoto tramite piattaforme cloud crittografate facilita la gestione centralizzata delle risorse distribuite.
