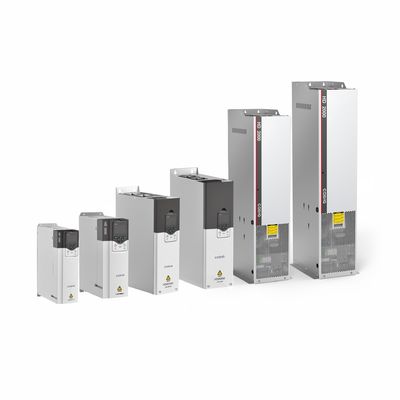

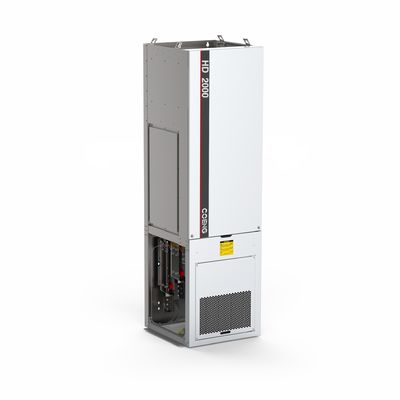

Invertitore raffreddato ad aria della serie HD2000 per applicazioni industriali

  • HD2000 Series Air-Cooled Inverter for Industrial Applications Max. Single Unit Power 1400kW and 1140V Voltage Levels
  • HD2000 Series Air-Cooled Inverter for Industrial Applications Max. Single Unit Power 1400kW and 1140V Voltage Levels
Luogo di origine Cina
Marca COENG
Certificazione CE
Numero di modello HD2000-C-10-2
Quantità di ordine minimo 1
Imballaggi particolari Scatole di legno
Tempi di consegna giorni 7-30working
Termini di pagamento L/C, T/T, Western Union
Capacità di alimentazione 20000SETS/YEAR

Contattimi gratis campioni e buoni.

WhatsApp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Se avete di preoccupazione, forniamo la guida in linea di 24 ore.

x
Dettagli
Dispositivi mono/multi Sistema flessibile con unità/armadi che supportano due/quattro quadranti Progettazione modulare Consente la flessibilità delle applicazioni e l'integrazione completa del sistema
Unità di rettificatore Unità di raddrizzatore PWM di base/intelligente per la conversione versatile di potenza Max. Potenza per singola unità 1400kW ( raffreddato ad aria), 2800kW (raffreddato a liquido)
Livelli di tensione 400V, 690V, 1140V, 1380V Potenza di funzionamento parallelo massima 11200kW (raffreddato ad aria), 22400kW (raffreddato a liquido)
Evidenziare

Invertitore raffreddato ad aria da 1400 kW

,

Applicazioni industriali Invertitore raffreddato ad aria

,

Invertitore raffreddato ad aria da 1140 V
Lasciate un messaggio
Descrizione di prodotto
Caratteristiche delle prestazioni

Progettazione ingegneristica affidabile


.Sistemi di controllo e di alimentazione altamente ridondanti

.Prolungata durata di vita delle parti dissipatrici di calore ad uso rapido
Radiatore innovativo ad alta capacità termica per resistere a forti carichi d'impatto.

.cavi in fibra ottica utilizzati per sistemi di controllo e unità di alimentazione per la resistenza alle interferenze

Isolamento dei canali di dissipazione del calore dai componenti interni per proteggere i componenti e adattarli meglio all'ambiente



Progettazione modulare per una facile manutenzione



.Facile manutenzione senza necessità di attrezzi speciali

- consentire la manutenzione di tutti i moduli dal fronte

.Sistema di diagnosi intelligente per individuare rapidamente i guasti



Alta adattabilità



.Sistema a trazione singola/multipla sotto forma di unità/armadi con due/quattro quadranti

.Unità rettificatrici complete: unità rettificatrice di base/intelligente/PWM

.Forte adattabilità alla rete, supporto alla rete con ampia gamma di input

.Utilizzo normale in condizioni meccaniche della classe 3M5 CE 60721

.Designi meccanici precisi



Protocolli di comunicazione personalizzabili



.Inclusi profibus-DP, CANopen, profinet lO, modbus RTU, modbus TCP etherCAT, etherNet/lPcontrolNet e deviceNet, ecc.

.hopelnsight background software di debug rapido,comprese le impostazioni dei parametri di batch, il download dei dati di errore e l'analisi delle forme d'onda, oscilloscopio ad alta velocità e modifica



Ricchi strumenti per l'interazione uomo-macchina



.Pannello a tastiera LCD configurabile che supporta la regolazione dei parametri e visualizza le informazioni del sistema

- supporto della connessione a hopelnsight tramite PC per registrazione e diagnosi di guasti intelligenti



Modello Invertitore ingegneristico a bassa tensione della serie HD2000 (( raffreddato a liquido)
Rettificatore di base Voltaggio di ingresso 4380V 480V,6500V ¥ 690V
Frequenza di ingresso (50Hz/60Hz) ± 6%
Voltaggio di uscita Voltaggio di ingresso * 1,32 (in condizioni di carico pieno)
Capacità di sovraccarico Sovraccarico relativo al 150% della corrente nominale per 60 secondi, corrente massima (Imax), sovraccarico CC per 5 secondi,ciclo di lavoro di 300 secondi
Efficienza operativa ≥99% Efficienza
Eunzioni di protezione Funzioni di protezione: protezione contro il surriscaldamento, protezione contro l'avvio morbido, blocco
protezione, e altro ancora.
Rettificatore intelligente Voltaggio di ingresso 4: 380V ~ 480V,6: 500V ~ 690V
Frequenza di ingresso 47 ~ 63 Hz
Voltaggio di uscita Voltaggio di ingresso * 1.3 (in condizioni di carico pieno)
Capacità di sovraccarico Sovraccarico relativo al 150% della corrente nominale per 60 secondi, corrente massima (Imax), sovraccarico CC per 5 secondi,ciclo di lavoro di 300 secondi
Efficienza operativa ≥98,5% Efficienza
Funzioni di protezione Funzioni di protezione: protezione contro il surriscaldamento, protezione contro l'eccesso di corrente, protezione contro il passaggio IGBT e altro ancora
Rettificatore PWM Voltaggio di ingresso 43380V~480V,6500 V ~ 690 V,9Per le parti interessate:
Frequenza di ingresso 47 ~ 63 Hz
Voltaggio di uscita Voltaggio di ingresso * 1,5 (in condizioni nominali)
Capacità di sovraccarico Sovraccarico relativo al 150% della corrente nominale per 60 secondi, corrente massima (Imax), sovraccarico CC per 5 secondi,ciclo di lavoro di 300 secondi
Efficienza operativa ≥98% di efficienza (compresa l'unità di filtraggio LCL)
Fattore di potenza Regolabile (impostazione di fabbrica a 1)
Funzioni di protezione Funzioni di protezione: protezione da surriscaldamento, protezione da sovraccarico, protezione da sovraccarico, protezione da passaggio IGBT e altro ancora.
Inversione Voltaggio di ingresso nominale 44210 Vdc 780 Vdc,6550Vdc 1100Vdc,9- 488 Vdc 2200 Vdc.
A:1488Vdc~2200Vdc
Voltaggio di uscita 0 ~ Voltaggio di ingresso AC del raddrizzatore
Frequenza di uscita 0 ~ 500 Hz
Intervallo di velocità V/F:1:50 OLVC:100 CLVC:1:1000
Stabilità della velocità OLVC:00,2% CLVC:0.01%
Variazioni di velocità OLVC:00,2% CLVC:00,1%
Torsione di avvio OLVC:150% ((0,5 Hz) CLVC:200% ((0 Hz)
Controllo della coppia V/F: OLVC non supportato:CLVC supportato: supportato
Accuratezza della coppia OLVC:5% CLVC:5%
Tempo di risposta della coppia OLVC:5ms CLVC:5ms
Tempo di risposta di velocità OLVC:100 ms CLVC:100 ms
Equivalente di caduta dinamica della velocità OLVC:00,5%*s CLVC:00,3%*s
Condizioni ambientali Temperatura -15°C ~ +40°C Senza riduzione, si applica una riduzione di +40°C ~ +55°C
Umidità 5% ~ 95% di Mon-condensato
Altezza ≤ 4000m, si applica la riduzione da 2000m a 4000m
Dati meccanici Performance anti-vibrazione Conforme alla norma IEC 60721-3-3:2002
Livello di protezione IP00 / IP20 / IP40
Livello di sicurezza Conforme alla norma UL 508C-2004
Metodo di raffreddamento Frigoriferi liquidi




Invertitore raffreddato ad aria della serie HD2000 per applicazioni industriali 0

Invertitore raffreddato ad aria della serie HD2000 per applicazioni industriali 1

Invertitore raffreddato ad aria della serie HD2000 per applicazioni industriali 2
