IP20 VFD per ambienti aspri -25°C-55°C Funzionamento e adattabilità ad alte altitudini Umidità 15%-95%

Hv610 Crane specifica per la forma di frequenza di frequenza VFD Drive a frequenza per gru

Descrizione del prodotto
Il convertitore di frequenza della serie HV610 è un convertitore di frequenza speciale sviluppato per l'industria del sollevamento. Al fine di soddisfare meglio le esigenze dell'applicazione dei clienti nel settore del sollevamento, i nostri prodotti si basano sulla prospettiva delle applicazioni di sollevamento e integrare il controllo anti-onde e la protezione anti-loosing. , Protezione a scorrimento del gancio, controllo dei freni, limite di decelerazione, carico e velocità, parametri macro e altre funzioni speciali sono integrati in uno, garantendo completamente il funzionamento affidabile, efficiente, sicuro e stabile dell'apparecchiatura di sollevamento.

I convertitori di frequenza della serie HV610 possono essere ampiamente utilizzati in gru, gruppi di gruppi, gru a bobina in acciaio, paranchi elettrici, macchine da presa, gru generali, gru a porte, gru a ponte, gru a torre, macchinari minerari, perforazioni petrolifere e altri tipi di sollevamento.

Caratteristiche del prodotto
Caratteristiche di specializzazione
Controllo anti-onde
· Controllare l'angolo di swing dello spargitore controllando la sua velocità di corsa, sopprimendo così l'oscillazione dello spargitore e ottenendo un controllo regolare e un funzionamento efficiente.
Carica e velocità
· Regolare la velocità operativa dell'attrezzatura in tempo reale in base alle attuali modifiche al carico, tenendo conto dell'efficienza e della sicurezza, in modo che l'attrezzatura possa funzionare nelle migliori condizioni di lavoro
Protezione per gancio di diapositiva
· Il gancio di scorrimento viene rilevato durante il processo di frenata e il gancio scorrevole viene protetto controllando l'uscita del motore in bilico per prevenire gli incidenti.
Limite di decelerazione
· Il posizionamento semplice si ottiene attraverso la cooperazione del limite di decelerazione e il limite di arresto, in modo che l'oggetto di controllo si interrompa nell'area preimpostata
Protezione della corda anti-loose
· Quando si sale, funziona a una velocità fissa e rileva se viene menzionato l'oggetto pesante. Rileva se viene menzionato l'oggetto pesante e quindi accelera lentamente per salire costantemente.
Rilevamento di restituzione a leva operativa zero
· Quando si accende, le informazioni sullo stato della leva operativa possono essere giudicate per scegliere se accettare il comando in esecuzione per evitare il pericolo causato dall'operazione istantanea iniziale dopo aver acceso.
Parametri macro
· Il meccanismo di sollevamento corrispondente può essere selezionato in base al valore di impostazione macro del parametro di sollevamento, come 0: meccanismo di sollevamento, 1: meccanismo di traduzione
Controllo del freno
· Quando l'inverter inizia e si interrompe, il freno è controllato rilevando la frequenza e la corrente per evitare il lancio, migliorando così le prestazioni del sistema, la sicurezza e la stabilità.

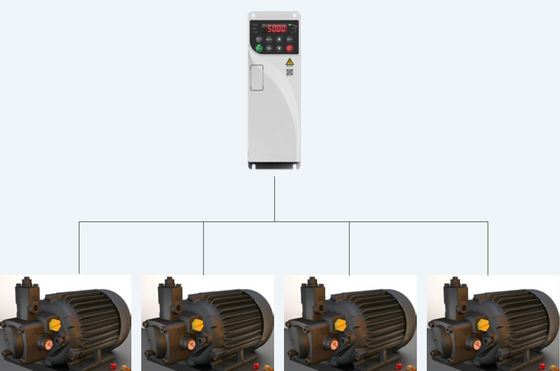

Commutazione del motore multiplo
· Supporta internamente 4 set di parametri del motore e può guidare 4 motori diversi attraverso la commutazione dei comandi

Alta affidabilità

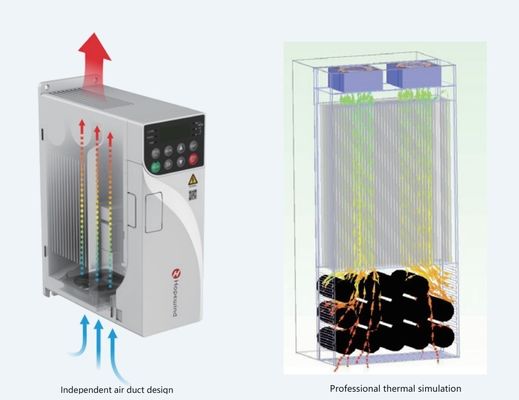

Design innovativo indipendente con condotti d'aria
· L'intera macchina ha un design indipendente con condotti d'aria e i componenti sensibili sono isolati dal condotto dell'aria, il che migliora notevolmente l'adattabilità del prodotto all'ambiente.
· Impedire efficacemente la polvere e le impurità di entrare all'interno dell'inverter ed evitare guasti causati da cortometraggi elettrici, danni ai componenti, ecc.
Concetti di progettazione termica e analisi di simulazione termica professionale
· Adottare software di piattaforma di simulazione termica efficiente e accurata per garantire l'affidabilità termica dell'intera macchina
· Test e dispositivi avanzati di test termici e dispositivi testano efficacemente i risultati teorici della progettazione termica
Test di aumento della temperatura della macchina rigorosa intera
· Rigorose procedure di test di verifica a pieno carico e sovraccarico, nonché standard di accettazione di aumento di temperatura rigoroso per i componenti chiave, per soddisfare il funzionamento affidabile a lungo termine in condizioni di carico estremo
· Tutti i prodotti sono sottoposti a invecchiamento del carico ad alta temperatura prima di lasciare la fabbrica, impedendo efficacemente i guasti sparsi dei dispositivi di intercettazione e garantire la qualità del prodotto prima di lasciare la fabbrica.
Processo di spruzzatura automatica di antipinte conforme
· Utilizzando il processo di spruzzatura automatica di antipasto conforme, diverse strategie di spruzzatura possono essere progettate in base a diversi circuiti, garantendo efficacemente l'uniformità della spruzzatura dei circuiti e la coerenza dei lotti di prodotto

Elevata adattabilità
Design di gamma di tensione ampia
· Tensione nominale: trifase 380V ～ 480V
· Frequenza di potenza di ingresso: (50Hz/60Hz) ± 5%
· Intervallo di fluttuazione della tensione consentita: -15%VAC ～+10%VAC
Poca interferenza esterna
· Il filtro C3 integrato può sopprimere efficacemente le armoniche ad alta frequenza generate dall'inverter durante il funzionamento, soddisfacendo i requisiti delUNIONE EUROPE IN61800-3 Standard
· Il design innovativo EMC semplice e amichevole può ridurre efficacemente la corrente di perdita di terra
design strutturale
· Design di tipo libro, riducendo il volume di circa il 40% rispetto ai modelli tradizionali
· Può realizzare l'installazione fianco a fianco dell'intera macchina

Performance eccellenti
Tecnologia completa per l'unità motori
· Controllo dell'unità di supporto di motori asincroni trifase e motori sincroni a magnete permanente
· Controllo V/F di supporto, vettore a circuito aperto, controllo vettoriale a circuito chiuso
· Controllo della velocità e della modalità di coppia di supporto
· Funzione di tracciamento della velocità di supporto, corrente di impatto minore
Funzione di autoapprendimento del motore accurato
· È possibile eseguire accuratamente l'autoapprendimento dei parametri del motore, facilitare il funzionamento e il debug e migliorare l'accuratezza del controllo e la velocità di risposta.
· Funzioni di auto-apprendimento complete e ricche, tra cui una varietà di funzioni di autoapprendimento motori (dinamica, statica, statica + dinamica)
Auto-apprendimento dinamico: l'autoapprendimento del carico deve essere disconnesso, adatto a occasioni con elevati requisiti di accuratezza del controllo.
Auto-apprendimento statico: è adatto per situazioni in cui il motore non può essere separato dal carico per evitare l'autoapprezzamento dinamico dopo l'installazione dell'apparecchiatura.
Modie complete di controllo del motore
· Modalità di controllo V/F
· Modalità di controllo Open Loop Vector (OLVC)
· Modalità di controllo Vector a loop chiuso (CLVC)
Grande coppia di partenza
· Vettore ad anello aperto (OLVC): 0,5Hz/150%
· Vettore a circuito chiuso (CLVC): 0Hz/200%
Alta capacità di sovraccarico
· Capacità di sovraccarico: corrente classificata al 150% per 60s, 180% di corrente valutata per 10 secondi

Design comodo
Tastiera operativa
· Le macchine standard di 110kW e sotto sono spese con una tastiera LED integrata e non supportano cablaggio esterno. Le macchine standard di 132kW e oltre vengono spediti con una tastiera LED incorporata che supporta il cablaggio esterno.
· 110kW e sotto la tastiera di ingresso esterno può essere dotato di una tastiera LED indipendente
· La tastiera operativa ha funzioni come i parametri di debug, il monitoraggio dello stato operativo, il controllo di avvio e arresto e la copia dei parametri.
Varie funzioni estese
· La scheda di comunicazione di espansione opzionale supporta Profibus-DP, Profinet IO, Canopen, Modbus TCP/IP, Ethercat, Ethernet/IP e altre comunicazioni Bus (slot SLOT1 Card)
· Supporto opzionale per una varietà di schede di interfaccia a targhetta (slot per schede di espansione slot2)
· Supporto opzionale per la scheda di espansione del terminale I/O (slot di scheda di espansione slot1, consultare la descrizione del terminale "accessori opzionali" per i dettagli)
NOTA: la scheda di espansione del terminale I/O opzionale e la scheda di espansione della comunicazione si trovano nella stessa slot per schede di espansione e non possono essere installate e utilizzate contemporaneamente.
Supportare varie funzioni dell'applicazione
· Quando il convertitore di frequenza si avvia e si arresta, il freno di detenzione del motore può essere controllato
· Funzione di controllo a più velocità, realizzando il funzionamento a 16 velocità tramite terminali di controllo
· Funzione a servo zero, il motore può ottenere il blocco della posizione a velocità zero in modalità CLVC
· La profondità di PWM casuale può migliorare il duro rumore del motore
· Modalità operazione ridondante dell'encoder, che può passare automaticamente all'operazione OLVC quando l'encoder guasta
Software di debug rapido di fondo
· Monitoraggio, modifica dei parametri e altre funzioni rendono il debug e la manutenzione più convenienti
· Supporta la registrazione degli eventi e la registrazione degli errori, rendendo invisibili guasti
Funzione di frenata affidabile
· Con funzione di frenatura DC
· Tutte le serie sono disponibili con unità di frenatura integrata
· L'aumento della resistenza di frenatura può ottenere un migliore effetto di frenata, salvando allo stesso tempo lo spazio di installazione elettrico dell'utente e i costi elettrici.


Specifiche tecniche
