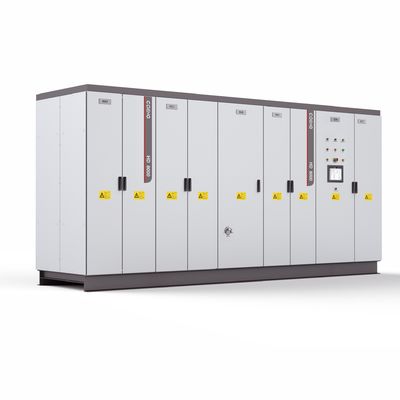

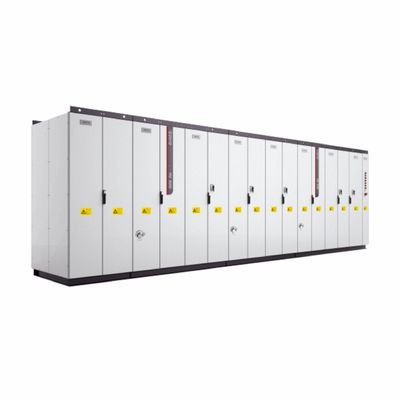

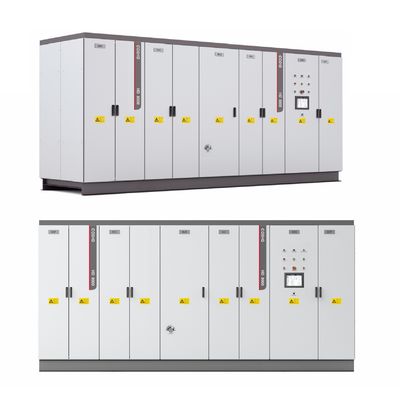

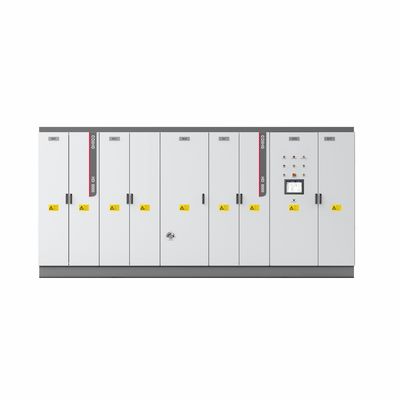

IP54 Liquid Cooling C4-M IGCT VFD con schermo LCD touch di grado industriale da 15,6 pollici e design modulare
| Luogo di origine | CINESE |
|---|---|
| Marca | COENG |
| Certificazione | CE, IEC |
| Numero di modello | HD8000-3308 |
| Quantità di ordine minimo | 1 |
| Imballaggi particolari | custodia in legno |
| Tempi di consegna | giorni 10-30working |
| Termini di pagamento | L/C, T/T |
| Capacità di alimentazione | 20000SETS/YEAR |
Contattimi gratis campioni e buoni.
WhatsApp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Se avete di preoccupazione, forniamo la guida in linea di 24 ore.
xDettagli
| Rettifica di base Voltaggio di ingresso | 3300 V | Supporta il bus di campo | Profibus, Profinet, CANopen, DeviceNet, ControlNet, Modbus RTU, Industry Ethercat, Profinet IO, Ethe |
|---|---|---|---|
| Interfaccia HMI | 15.6 pollici schermo LCD touch di grado industriale | Curva di sovraccarico | 110%@ corrente nominale, 120%@ corrente nominale 60s |
| Progettazione | Progettazione modulare | Protezione della proprietà intellettuale meccanica | Protezione IP54 |
| Applicazione | Ingegneria metallurgica, trasporti di petrolio e gas, piattaforme di prova, energie rinnovabili, tra | Tensione in uscita dell'invertitore | 3300 V |
| Evidenziare | C4-M IGCT VFD,VFD di raffreddamento liquido,VFD di progettazione modulare |
||
Descrizione di prodotto
Caratteristiche delle prestazioni
Progettazione ingegneristica affidabile
• tecnologie di protezione per il pregiudizio di errore IGCT e per la protezione a sparo del braccio ponte
• Progettazione della ridondanza e della tolleranza agli errori per i componenti chiave
• Utilizzo di dispositivi di alimentazione a contatto di pressione a doppio lato
• progettazione di protezione IP54 e progettazione di resistenza alla corrosione C4-M
Progettazione modulare per una facile manutenzione
• Progettazione modulare dei componenti chiave
• Sistema di diagnosi intelligente per la rapida individuazione dei guasti
• Con soli 15 minuti necessari per l'assemblaggio/smontaggio del modulo di fase
Performance di controllo eccellente
• capacità di funzionamento in quattro quadranti
• Supporto di diversi tipi di motori
• Rapida risposta dinamica alla coppia e soppressione delle vibrazioni torsionali
• Modulazione sincrona segmentata dei motori
• Modulazione della larghezza dell'impulso di eliminazione armonica selettiva (SHEPWM)
Alta adattabilità
• Configurazione di azionamento monomotore/multimotore
• Progettazione ad alta quota: non è necessario deratare entro l'altitudine di 2.000 m
• Progettazione dell'adattabilità della rete, che consente al sistema di adattarsi allo squilibrio della rete, agli armonici della rete, al lampeggiamento della frequenza della rete, ai cali transitori di tensione della rete e al passaggio di alta/bassa tensione attraverso
Protocolli di comunicazione e software di messa in servizio
• Supporto di protocolli di comunicazione personalizzabili attraverso moduli opzionali
• Sistema di monitoraggio robusto per il monitoraggio in tempo reale dei dati interni, delle forme d'onda e di altre informazioni
• hopeInsight Background Software di messa in servizio rapida
Tecnologie leader a livello internazionale
• A High-Power IGCT AC-DC-AC Variable Frequency Speed Regulating Device" and "Key Technologies and Applications of Variable Frequency Speed Regulating System" passed the scientific and technological achievement appraisal and the result is internationally advanced, con alcune tecnologie valutate come leader a livello internazionale
Parametri principali
| Modello | Invertitore di ingegneria a media tensione della serie HD8000 | |
| Rettificatore di base | Frequenza di ingresso | 45 Hz ~ 66 Hz |
| Fattore di potenza fondamentale | ≥ 95% (sulla base di 12 impulsi e più, corrente nominale, | |
| e reattore a corrente di ingresso del 2%) | ||
| Rettificatore PWM | Frequenza di ingresso | 45 Hz ~ 66 Hz |
| Fattore di potenza | 1 (può essere impostato continuamente) | |
| Funzioni di protezione | Protezione da sovraccarico, protezione da surriscaldamento, protezione da cortocircuito, | |
| previsione di guasti | ||
| Invertitore | Voltaggio di uscita | 1: 1,65 kV; 2: 2,4 kV; 3: 3,3 kV; 4: 4,16 kV; 6: 6,6 kV; |
| A: 10 kV; B: 13,8 kV; C: 19,8 kV | ||
| Frequenza di uscita | 0 ~ 110 Hz (frequenze di uscita più elevate possono essere personalizzate a seconda delle esigenze) | |
| Stabilità della velocità | OLVC: 0,2% CLVC: 0,01% | |
| Variazioni di velocità | OLVC: 0,4% CLVC: 0,2% | |
| Torsione di avvio | OLVC: 150% CLVC: 200% | |
| Controllo della coppia | V/F: OLVC supportato: CLVC supportato: Supportato | |
| Accuratezza della coppia | OLVC: 5% CLVC: 2% (personalizzabile) | |
| Tempo di risposta della coppia | ≤ 5 ms | |
| Tempo di risposta di velocità | OLVC: 100 ms CLVC: 100 ms | |
| Equivalente di caduta dinamica della velocità | OLVC: 0,5%*s CLVC: 0,25%*s | |
| Sistema | Efficienza | 2 quadranti: ≥ 99% (escluso il trasformatore dirittore) |
| Quattro quadranti: ≥98,5% (escluso il trasformatore rettore) | ||
| Temperatura | Temperatura dell'ingresso dell'acqua ≤ 35°C (acqua esterna) | |
| Altezza | ≤ 2000m (richiesta di delimitazione per 2000m ~ 4000m) | |
| Classificazione IP | Protezione IP54 | |
| Modalità di raffreddamento | raffreddamento liquido | |
| Classe di resistenza alla corrosione | C4-M | |
