Invertitore di ingegneria a media tensione VFD 45 Hz ~ 66 Hz IP54 raffreddamento liquido

  • Medium-Voltage Engineering Inverter VFD 45 Hz ~ 66 Hz IP54 Liquid Cooling
  • Medium-Voltage Engineering Inverter VFD 45 Hz ~ 66 Hz IP54 Liquid Cooling
  • Medium-Voltage Engineering Inverter VFD 45 Hz ~ 66 Hz IP54 Liquid Cooling
  • Medium-Voltage Engineering Inverter VFD 45 Hz ~ 66 Hz IP54 Liquid Cooling
  • Medium-Voltage Engineering Inverter VFD 45 Hz ~ 66 Hz IP54 Liquid Cooling
  • Medium-Voltage Engineering Inverter VFD 45 Hz ~ 66 Hz IP54 Liquid Cooling
  • Medium-Voltage Engineering Inverter VFD 45 Hz ~ 66 Hz IP54 Liquid Cooling
Luogo di origine CINESE
Marca COENG
Certificazione CE
Numero di modello HD8000
Quantità di ordine minimo 1
Imballaggi particolari custodia in legno
Tempi di consegna giorni 10-30working
Termini di pagamento L/C, T/T, Western Union
Capacità di alimentazione 20000SETS/YEAR

Contattimi gratis campioni e buoni.

WhatsApp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Se avete di preoccupazione, forniamo la guida in linea di 24 ore.

x
Dettagli
Voltaggio nominale lato rete 2: 1900V 3: 3300V 6: 6600V A: 10kV Tensione nominale del lato del motore 3: 3300V 6: 6600V A: 10kV
Potenza 10: 10MVA Metodo di rettifica P: PWM D: rettifica di base dei diodi
Metodo comune di rettifica del bus In bianco: rettifica singola 2: rettifica doppia Metodo comune per l'inverter a bus Disponibilità: singolo D: doppio inverter T: triplo inverter
Evidenziare

VFD per inverter di ingegneria a media tensione

,

VFD per inverter di ingegneria del raffreddamento liquido

,

VFD per inverter di ingegneria IP54
Lasciate un messaggio
Descrizione di prodotto

Caratteristiche delle prestazioni



Progettazione ingegneristica affidabile



• tecnologie di protezione per il pregiudizio di errore IGCT e per la protezione a sparo del braccio ponte
• Progettazione della ridondanza e della tolleranza agli errori per i componenti chiave
• Utilizzo di dispositivi di alimentazione a contatto di pressione a doppio lato
• progettazione di protezione IP54 e progettazione di resistenza alla corrosione C4-M



Progettazione modulare per una facile manutenzione



• Progettazione modulare dei componenti chiave
• Sistema di diagnosi intelligente per la rapida individuazione dei guasti
• Con soli 15 minuti necessari per l'assemblaggio/smontaggio del modulo di fase



Performance di controllo eccellente



• capacità di funzionamento in quattro quadranti
• Supporto di diversi tipi di motori
• Rapida risposta dinamica alla coppia e soppressione delle vibrazioni torsionali
• Modulazione sincrona segmentata dei motori
• Modulazione della larghezza dell'impulso di eliminazione armonica selettiva (SHEPWM)



Alta adattabilità



• Configurazione di azionamento monomotore/multimotore
• Progettazione ad alta quota: non è necessario deratare entro l'altitudine di 2.000 m
• Progettazione dell'adattabilità della rete, che consente al sistema di adattarsi allo squilibrio della rete, agli armonici della rete, al lampeggiamento della frequenza della rete, ai cali transitori di tensione della rete e al passaggio di alta/bassa tensione attraverso

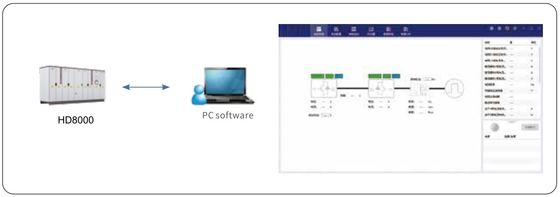

Protocolli di comunicazione e software di messa in servizio



• Supporto di protocolli di comunicazione personalizzabili attraverso moduli opzionali
• Sistema di monitoraggio robusto per il monitoraggio in tempo reale dei dati interni, delle forme d'onda e di altre informazioni
• hopeInsight Background Software di messa in servizio rapida



Tecnologie leader a livello internazionale



• A High-Power IGCT AC-DC-AC Variable Frequency Speed Regulating Device" and "Key Technologies and Applications of Variable Frequency Speed Regulating System" passed the scientific and technological achievement appraisal and the result is internationally advanced, con alcune tecnologie valutate come leader a livello internazionale

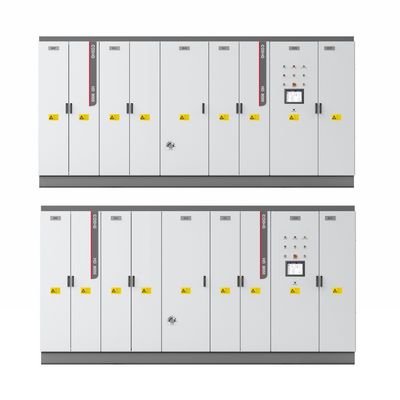

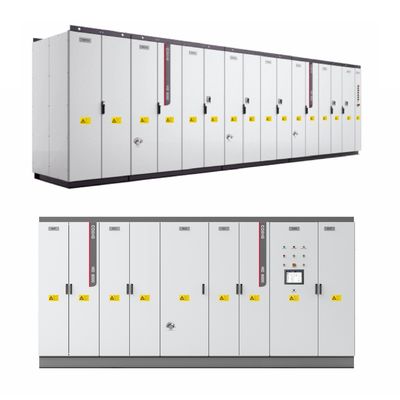

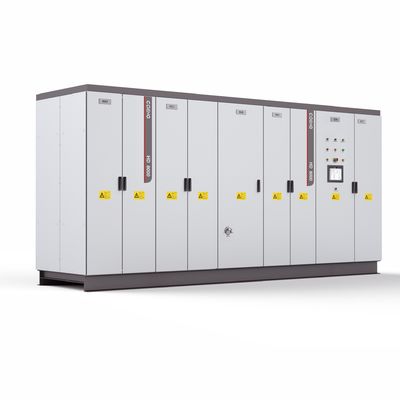

Invertitore di ingegneria a media tensione VFD 45 Hz ~ 66 Hz IP54 raffreddamento liquido 0Invertitore di ingegneria a media tensione VFD 45 Hz ~ 66 Hz IP54 raffreddamento liquido 1

Invertitore di ingegneria a media tensione VFD 45 Hz ~ 66 Hz IP54 raffreddamento liquido 2



Parametri principali



Modello Invertitore di ingegneria a media tensione della serie HD8000
Rettificatore di base Frequenza di ingresso 45 Hz ~ 66 Hz
Fattore di potenza fondamentale ≥ 95% (sulla base di 12 impulsi e più, corrente nominale,
e reattore a corrente di ingresso del 2%)
Rettificatore PWM Frequenza di ingresso 45 Hz ~ 66 Hz
Fattore di potenza 1 (può essere impostato continuamente)

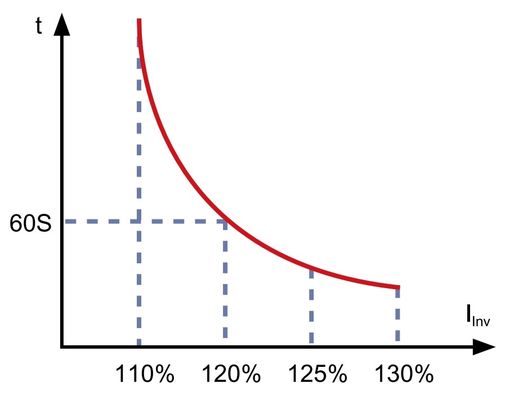

Funzioni di protezione Protezione da sovraccarico, protezione da surriscaldamento, protezione da cortocircuito,
previsione di guasti
Invertitore Voltaggio di uscita 1: 1,65 kV; 2: 2,4 kV; 3: 3,3 kV; 4: 4,16 kV; 6: 6,6 kV;
A: 10 kV; B: 13,8 kV; C: 19,8 kV
Frequenza di uscita 0 ~ 110 Hz (frequenze di uscita più elevate possono essere personalizzate a seconda delle esigenze)
Stabilità della velocità OLVC: 0,2% CLVC: 0,01%
Variazioni di velocità OLVC: 0,4% CLVC: 0,2%
Torsione di avvio OLVC: 150% CLVC: 200%
Controllo della coppia V/F: OLVC supportato: CLVC supportato: Supportato
Accuratezza della coppia OLVC: 5% CLVC: 2% (personalizzabile)
Tempo di risposta della coppia ≤ 5 ms
Tempo di risposta di velocità OLVC: 100 ms CLVC: 100 ms
Equivalente di caduta dinamica della velocità OLVC: 0,5%*s CLVC: 0,25%*s
Sistema Efficienza 2 quadranti: ≥ 99% (escluso il trasformatore dirittore)
Quattro quadranti: ≥98,5% (escluso il trasformatore rettore)
Temperatura Temperatura dell'ingresso dell'acqua ≤ 35°C (acqua esterna)
Altezza ≤ 2000m (richiesta di delimitazione per 2000m ~ 4000m)
Classificazione IP Protezione IP54
Modalità di raffreddamento raffreddamento liquido
Classe di resistenza alla corrosione C4-M
