Produttori di azionamenti a frequenza variabile ad alta capacità per applicazioni di azionamento più impegnative

  • High-Capacity Power Handling Variable Frequency Drive Manufacturers HD2000 For Demanding Drive Applications
  • High-Capacity Power Handling Variable Frequency Drive Manufacturers HD2000 For Demanding Drive Applications
  • High-Capacity Power Handling Variable Frequency Drive Manufacturers HD2000 For Demanding Drive Applications
  • High-Capacity Power Handling Variable Frequency Drive Manufacturers HD2000 For Demanding Drive Applications
  • High-Capacity Power Handling Variable Frequency Drive Manufacturers HD2000 For Demanding Drive Applications
  • High-Capacity Power Handling Variable Frequency Drive Manufacturers HD2000 For Demanding Drive Applications
Luogo di origine CINESE
Marca COENG
Certificazione CE
Numero di modello HD2000-C-10-2
Quantità di ordine minimo 1
Imballaggi particolari Scatole di legno
Tempi di consegna giorni 7-30working
Termini di pagamento L/C, T/T, Western Union
Capacità di alimentazione 20000SETS/YEAR

Contattimi gratis campioni e buoni.

WhatsApp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Se avete di preoccupazione, forniamo la guida in linea di 24 ore.

x
Dettagli
Dispositivi mono/multi Sistema flessibile con unità/armadi che supportano due/quattro quadranti Progettazione modulare Consente la flessibilità delle applicazioni e l'integrazione completa del sistema
Unità di rettificatore Unità di raddrizzatore PWM di base/intelligente per la conversione versatile di potenza Max. Potenza per singola unità 1400kW ( raffreddato ad aria), 2800kW (raffreddato a liquido)
Livelli di tensione 400V, 690V, 1140V, 1380V Potenza di funzionamento parallelo massima 11200kW (raffreddato ad aria), 22400kW (raffreddato a liquido)
Evidenziare

Azionamento ad alta capacità a frequenza variabile

,

produttori di motori a frequenza variabile

,

Azionamento di potenza a frequenza variabile
Lasciate un messaggio
Descrizione di prodotto
Caratteristiche delle prestazioni

Progettazione ingegneristica affidabile


.Sistemi di controllo e di alimentazione altamente ridondanti

.Prolungata durata di vita delle parti dissipatrici di calore ad uso rapido
Radiatore innovativo ad alta capacità termica per resistere a forti carichi d'impatto.

.cavi in fibra ottica utilizzati per sistemi di controllo e unità di alimentazione per la resistenza alle interferenze

Isolamento dei canali di dissipazione del calore dai componenti interni per proteggere i componenti e adattarli meglio all'ambiente



Progettazione modulare per una facile manutenzione



.Facile manutenzione senza necessità di attrezzi speciali

- consentire la manutenzione di tutti i moduli dal fronte

.Sistema di diagnosi intelligente per individuare rapidamente i guasti



Alta adattabilità

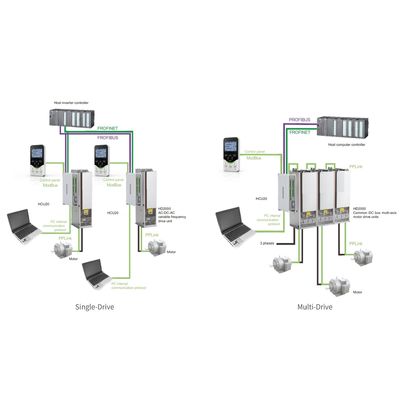

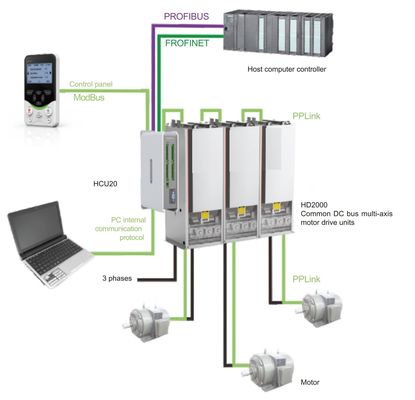

.Sistema a trazione singola/multipla sotto forma di unità/armadi con due/quattro quadranti

.Unità rettificatrici complete: unità rettificatrice di base/intelligente/PWM

.Forte adattabilità alla rete, supporto alla rete con ampia gamma di input

.Utilizzo normale in condizioni meccaniche della classe 3M5 CE 60721

.Designi meccanici precisi



Protocolli di comunicazione personalizzabili



.Inclusi profibus-DP, CANopen, profinet lO, modbus RTU, modbus TCP etherCAT, etherNet/lPcontrolNet e deviceNet, ecc.

.hopelnsight background software di debug rapido,comprese le impostazioni dei parametri di batch, il download dei dati di errore e l'analisi delle forme d'onda, oscilloscopio ad alta velocità e modifica



Ricchi strumenti per l'interazione uomo-macchina



.Pannello a tastiera LCD configurabile che supporta la regolazione dei parametri e visualizza le informazioni del sistema

- supporto della connessione a hopelnsight tramite PC per registrazione e diagnosi di guasti intelligenti



Modello Invertitore ingegneristico a bassa tensione della serie HD2000 (( raffreddato a liquido)
Rettificatore di base Voltaggio di ingresso 4380V 480V,6500V ¥ 690V
Frequenza di ingresso (50Hz/60Hz) ± 6%
Voltaggio di uscita Voltaggio di ingresso * 1,32 (in condizioni di carico pieno)
Capacità di sovraccarico Sovraccarico relativo al 150% della corrente nominale per 60 secondi, corrente massima (Imax), sovraccarico CC per 5 secondi,ciclo di lavoro di 300 secondi
Efficienza operativa ≥99% Efficienza
Eunzioni di protezione Funzioni di protezione: protezione contro il surriscaldamento, protezione contro l'avvio morbido, blocco
protezione, e altro ancora.
Rettificatore intelligente Voltaggio di ingresso 4: 380V ~ 480V,6: 500V ~ 690V
Frequenza di ingresso 47 ~ 63 Hz
Voltaggio di uscita Voltaggio di ingresso * 1.3 (in condizioni di carico pieno)
Capacità di sovraccarico Sovraccarico relativo al 150% della corrente nominale per 60 secondi, corrente massima (Imax), sovraccarico CC per 5 secondi,ciclo di lavoro di 300 secondi
Efficienza operativa ≥98,5% Efficienza
Funzioni di protezione Funzioni di protezione: protezione contro il surriscaldamento, protezione contro l'eccesso di corrente, protezione contro il passaggio IGBT e altro ancora
Rettificatore PWM Voltaggio di ingresso 43380V~480V,6500 V ~ 690 V,9Per le parti interessate:
Frequenza di ingresso 47 ~ 63 Hz
Voltaggio di uscita Voltaggio di ingresso * 1,5 (in condizioni nominali)
Capacità di sovraccarico Sovraccarico relativo al 150% della corrente nominale per 60 secondi, corrente massima (Imax), sovraccarico CC per 5 secondi,ciclo di lavoro di 300 secondi
Efficienza operativa ≥98% di efficienza (compresa l'unità di filtraggio LCL)
Fattore di potenza Regolabile (impostazione di fabbrica a 1)
Funzioni di protezione Funzioni di protezione: protezione da surriscaldamento, protezione da sovraccarico, protezione da sovraccarico, protezione da passaggio IGBT e altro ancora.
Inversione Voltaggio di ingresso nominale 44210 Vdc 780 Vdc,6550Vdc 1100Vdc,9- 488 Vdc 2200 Vdc.
A:1488Vdc~2200Vdc
Voltaggio di uscita 0 ~ Voltaggio di ingresso AC del raddrizzatore
Frequenza di uscita 0 ~ 500 Hz
Intervallo di velocità V/F:1:50 OLVC:100 CLVC:1:1000
Stabilità della velocità OLVC:00,2% CLVC:0.01%
Variazioni di velocità OLVC:00,2% CLVC:00,1%
Torsione di avvio OLVC:150% ((0,5 Hz) CLVC:200% ((0 Hz)
Controllo della coppia V/F: OLVC non supportato:CLVC supportato: supportato
Accuratezza della coppia OLVC:5% CLVC:5%
Tempo di risposta della coppia OLVC:5ms CLVC:5ms
Tempo di risposta di velocità OLVC:100 ms CLVC:100 ms
Equivalente di caduta dinamica della velocità OLVC:00,5%*s CLVC:00,3%*s
Condizioni ambientali Temperatura -15°C ~ +40°C Senza riduzione, si applica una riduzione di +40°C ~ +55°C
Umidità 5% ~ 95% di Mon-condensato
Altezza ≤ 4000m, si applica la riduzione da 2000m a 4000m
Dati meccanici Performance anti-vibrazione Conforme alla norma IEC 60721-3-3:2002
Livello di protezione IP00 / IP20 / IP40
Livello di sicurezza Conforme alla norma UL 508C-2004
Metodo di raffreddamento Frigoriferi liquidi




Scarica le specifiche dettagliate  Specifica HD2000.pdf


Vantaggi dell'inverter VFD a trazione motrice

  • Sistema versatile a trazione singola/multi-trazione: l'inverter VFD a trazione motrice HD2000 400V 690V 1140V1380V offre la flessibilità di funzionare come sistema a trazione singola o multi-trazione,consentendogli di adattarsi a vari requisiti applicativiPuò essere configurato con due o quattro quadranti, offrendo opzioni di controllo migliorate.



  • Progettazione modulare per la flessibilità dell'applicazione: la progettazione modulare dell'inverter VFD HD2000 400V 690V 1140V1380V consente una facile personalizzazione e integrazione in diversi sistemi.Permette un'integrazione senza soluzione di continuità con altri componenti, migliorando le prestazioni e l'adattabilità complessive del sistema.



  • Unità rettificatrici complete: l'inverter VFD HD2000 400V 690V 1140V1380V a motore dispone di una gamma di unità rettificatrici tra cui opzioni Basic, Smart e PWM.Questa selezione completa garantisce una conversione di potenza precisa ed efficiente, su misura per esigenze specifiche di applicazione.



  • Capacità di potenza elevata: con una potenza unica massima di 1400kW (raffreddato ad aria) e 2800kW (raffreddato a liquido), l'HD2000 può gestire esigenze di potenza elevate,fornire prestazioni affidabili in condizioni difficili.



  • Ampia gamma di tensione: l'HD2000 supporta più livelli di tensione, tra cui 400V, 690V, 1140V e 1380V. Questa versatilità consente la compatibilità con vari sistemi di alimentazione,ampliare la sua applicabilità in diversi settori.



  • Funzionamento parallelo scalabile: L'inverter VFD HD2000 400V 690V 1140V1380V a motore azionato consente un funzionamento parallelo con una elevata potenza massima di 11200kW (raffreddato ad aria) e 22400kW (raffreddato a liquido).Questa scalabilità facilita il funzionamento sincronizzato di più unità, migliorando le prestazioni e l'efficienza del sistema.



  • Compatibilità del motore: l'inverter VFD HD2000 400V 690V 1140V1380V è compatibile con vari tipi di motori, tra cui motori a induzione asincroni, motori sincroni a magnete permanente,con una tensione di 1000 V o piùQuesto ampio supporto motore garantisce la compatibilità con diverse applicazioni a motore.



  • Moduli di controllo avanzati: l'inverter VFD HD2000 400V 690V 1140V1380V a motore offre più modalità di controllo, tra cui V/F, controllo vettoriale a circuito chiuso (CLVC) e controllo vettoriale a circuito aperto (OLVC).Queste opzioni di controllo forniscono un controllo preciso del motore e l'ottimizzazione per i diversi requisiti operativi.



  • Opzioni di raffreddamento efficienti: l'inverter VFD HD2000 400V 690V 1140V1380V è disponibile sia in varianti raffreddate ad aria (configurazione standard) che raffreddate a liquido (L).Questa flessibilità nelle modalità di raffreddamento garantisce un'efficiente dissipazione del calore e un funzionamento affidabile in vari ambienti.

Motor drive VFD Inverter Applicazione tipica

Produttori di azionamenti a frequenza variabile ad alta capacità per applicazioni di azionamento più impegnative 0

Produttori di azionamenti a frequenza variabile ad alta capacità per applicazioni di azionamento più impegnative 1

Produttori di azionamenti a frequenza variabile ad alta capacità per applicazioni di azionamento più impegnative 2
