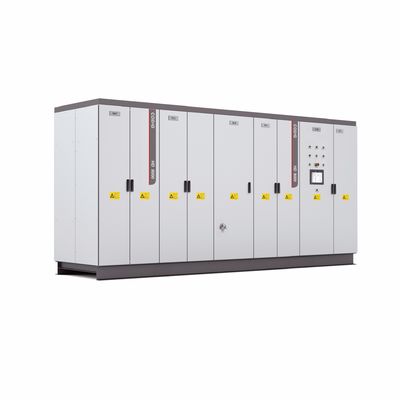

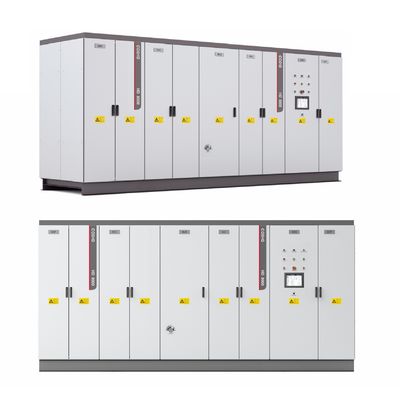

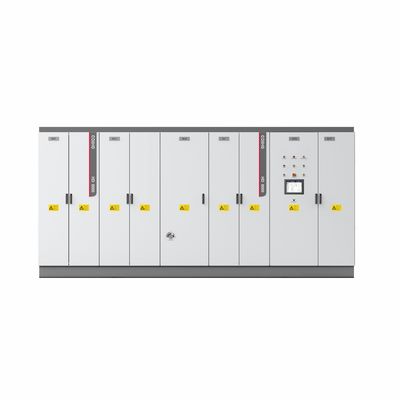

VFD di progettazione modulare IP54 Protezione progettuale IGCT AC-DC-AC C4-M VFD di resistenza alla corrosione

Luogo di origine	CINESE
Marca	COENG
Certificazione	CE, IEC
Numero di modello	HD8000-AA30
Quantità di ordine minimo	1
Imballaggi particolari	custodia in legno
Tempi di consegna	giorni 10-30working
Termini di pagamento	L/C, T/T
Capacità di alimentazione	20000SETS/YEAR

Contattimi gratis campioni e buoni.

WhatsApp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Se avete di preoccupazione, forniamo la guida in linea di 24 ore.

Dettagli

Progettazione	Progettazione modulare	Interfaccia HMI	15.6 pollici schermo LCD touch di grado industriale
Tensione nominale del lato del motore	10kv	Ambiente Altiude	≤ 4000 mm ((2000m~4000m De-rating)
Tensione nominale di lato della rete	1000V	Curva di sovraccarico	110%@ corrente nominale, 120%@ corrente nominale 60s
Temperatura dell'ambiente	Temperatura di ingresso≤40	Metodo di rettifica	PWM, rettifica di base dei diodi
Evidenziare	VFD AC-DC-AC , VFD di progettazione modulare , VFD di protezione da progettazione IP54

Lasciate un messaggio

Descrizione di prodotto

Caratteristiche delle prestazioni

Progettazione ingegneristica affidabile

• tecnologie di protezione per il pregiudizio di errore IGCT e per la protezione a sparo del braccio ponte
• Progettazione della ridondanza e della tolleranza agli errori per i componenti chiave
• Utilizzo di dispositivi di alimentazione a contatto di pressione a doppio lato
• progettazione di protezione IP54 e progettazione di resistenza alla corrosione C4-M

Progettazione modulare per una facile manutenzione

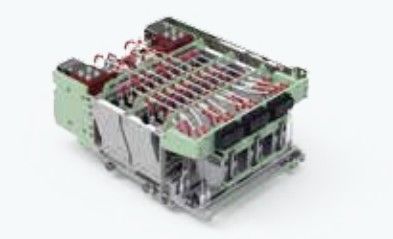

• Progettazione modulare dei componenti chiave
• Sistema di diagnosi intelligente per la rapida individuazione dei guasti
• Con soli 15 minuti necessari per l'assemblaggio/smontaggio del modulo di fase

Performance di controllo eccellente

• capacità di funzionamento in quattro quadranti
• Supporto di diversi tipi di motori
• Rapida risposta dinamica alla coppia e soppressione delle vibrazioni torsionali
• Modulazione sincrona segmentata dei motori
• Modulazione della larghezza dell'impulso di eliminazione armonica selettiva (SHEPWM)

Alta adattabilità

• Configurazione di azionamento monomotore/multimotore
• Progettazione ad alta quota: non è necessario deratare entro l'altitudine di 2.000 m
• Progettazione dell'adattabilità della rete, che consente al sistema di adattarsi allo squilibrio della rete, agli armonici della rete, al lampeggiamento della frequenza della rete, ai cali transitori di tensione della rete e al passaggio di alta/bassa tensione attraverso

Protocolli di comunicazione e software di messa in servizio

• Supporto di protocolli di comunicazione personalizzabili attraverso moduli opzionali
• Sistema di monitoraggio robusto per il monitoraggio in tempo reale dei dati interni, delle forme d'onda e di altre informazioni
• hopeInsight Background Software di messa in servizio rapida

Tecnologie leader a livello internazionale

• A High-Power IGCT AC-DC-AC Variable Frequency Speed Regulating Device" and "Key Technologies and Applications of Variable Frequency Speed Regulating System" passed the scientific and technological achievement appraisal and the result is internationally advanced, con alcune tecnologie valutate come leader a livello internazionale

VFD di progettazione modulare IP54 Protezione progettuale IGCT AC-DC-AC C4-M VFD di resistenza alla corrosione 0

VFD di progettazione modulare IP54 Protezione progettuale IGCT AC-DC-AC C4-M VFD di resistenza alla corrosione 2

Parametri principali

Modello	Invertitore di ingegneria a media tensione della serie HD8000
Rettificatore di base	Frequenza di ingresso	45 Hz ~ 66 Hz
	Fattore di potenza fondamentale	≥ 95% (sulla base di 12 impulsi e più, corrente nominale,
	Fattore di potenza fondamentale	e reattore a corrente di ingresso del 2%)
Rettificatore PWM	Frequenza di ingresso	45 Hz ~ 66 Hz
	Fattore di potenza	1 (può essere impostato continuamente)
	Funzioni di protezione	Protezione da sovraccarico, protezione da surriscaldamento, protezione da cortocircuito,
	Funzioni di protezione	previsione di guasti
Invertitore	Voltaggio di uscita	1: 1,65 kV; 2: 2,4 kV; 3: 3,3 kV; 4: 4,16 kV; 6: 6,6 kV;
	Voltaggio di uscita	A: 10 kV; B: 13,8 kV; C: 19,8 kV
	Frequenza di uscita	0 ~ 110 Hz (frequenze di uscita più elevate possono essere personalizzate a seconda delle esigenze)
	Stabilità della velocità	OLVC: 0,2% CLVC: 0,01%
	Variazioni di velocità	OLVC: 0,4% CLVC: 0,2%
	Torsione di avvio	OLVC: 150% CLVC: 200%
	Controllo della coppia	V/F: OLVC supportato: CLVC supportato: Supportato
	Accuratezza della coppia	OLVC: 5% CLVC: 2% (personalizzabile)
	Tempo di risposta della coppia	≤ 5 ms
	Tempo di risposta di velocità	OLVC: 100 ms CLVC: 100 ms
	Equivalente di caduta dinamica della velocità	OLVC: 0,5%s CLVC: 0,25%s
Sistema	Efficienza	2 quadranti: ≥ 99% (escluso il trasformatore dirittore)
	Efficienza	Quattro quadranti: ≥98,5% (escluso il trasformatore rettore)
	Temperatura	Temperatura dell'ingresso dell'acqua ≤ 35°C (acqua esterna)
	Altezza	≤ 2000m (richiesta di delimitazione per 2000m ~ 4000m)
	Classificazione IP	Protezione IP54
	Modalità di raffreddamento	raffreddamento liquido
	Classe di resistenza alla corrosione	C4-M
