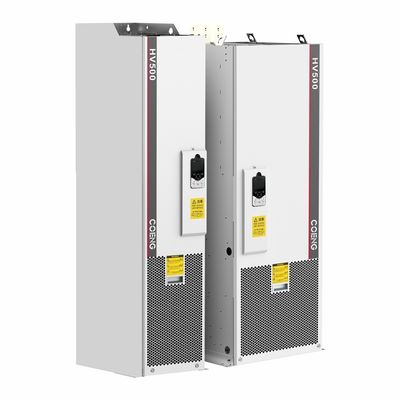

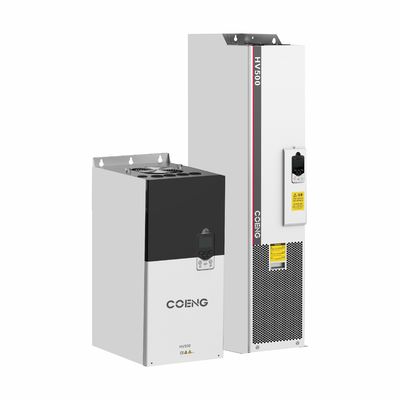

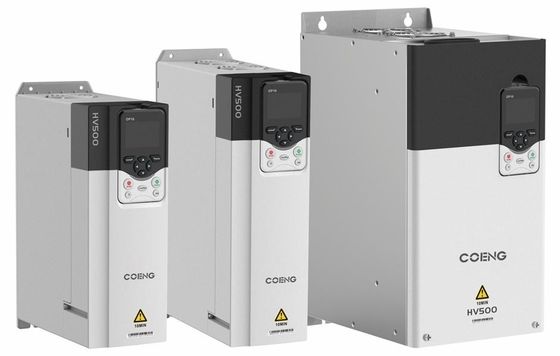

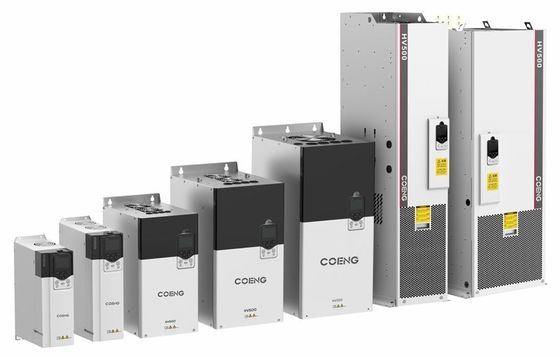

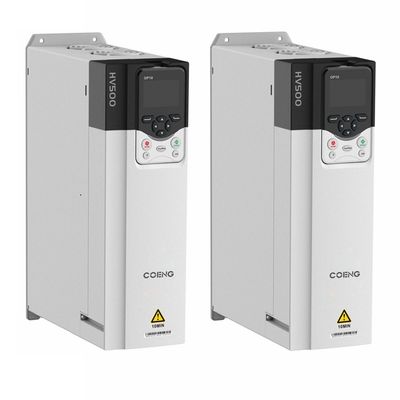

220V 380V 690V HV500 VFD Invertitore di frequenza basso voltaggio Ingegneria Invertitore a un'unica trazione 2.2kw-560kw

  • 220V 380V 690V HV500 VFD Frequency Inverter Low Voltage Engineering Single-Drive Inverter 2.2kw-560kw
  • 220V 380V 690V HV500 VFD Frequency Inverter Low Voltage Engineering Single-Drive Inverter 2.2kw-560kw
  • 220V 380V 690V HV500 VFD Frequency Inverter Low Voltage Engineering Single-Drive Inverter 2.2kw-560kw
  • 220V 380V 690V HV500 VFD Frequency Inverter Low Voltage Engineering Single-Drive Inverter 2.2kw-560kw
  • 220V 380V 690V HV500 VFD Frequency Inverter Low Voltage Engineering Single-Drive Inverter 2.2kw-560kw
Luogo di origine CINESE
Marca COENG
Certificazione CE, IEC
Numero di modello HV500-9
Quantità di ordine minimo 1
Imballaggi particolari custodia in legno
Tempi di consegna giorni 10-30working
Termini di pagamento L/C, T/T
Capacità di alimentazione 20000SETS/YEAR

Contattimi gratis campioni e buoni.

WhatsApp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Se avete di preoccupazione, forniamo la guida in linea di 24 ore.

x
Dettagli
Grado di squilibrio di Uin ≤3% Metodo di controllo V/F, OLVC (Controllo vettoriale a ciclo aperto), CLVC (Controllo vettoriale a ciclo chiuso)
Precisione di regolazione della velocità OLVC 0,2%, CLVC 0,01% Intervallo di regolazione della velocità 1:10 V/F, 1:100 OLVC, 1:1000 CLVC
Frequenza di uscita 0 Hz ~ 500 Hz Sollevamento della coppia 00,0% - 30,0%
Frequenza di ingresso 50Hz/60Hz±5% Input Uin 200V (-15%) ~ 240V (+10%) 3Fase, 380V (-15%) ~ 480V (+10%) 3Fase, 500V (-15%) ~ 690V (+10%) 3Fase
Evidenziare

invertitore di frequenza di 380V VFD

,

Invertitore di frequenza VFD 690V

,

invertitore di frequenza di 220V VFD
Lasciate un messaggio
Descrizione di prodotto

Caratteristiche delle prestazioni



Software di debug veloce di back-end

Potente e facile da usare, con funzioni quali impostazione dei parametri, oscilloscopio in tempo reale, registrazione dei guasti, registrazione degli eventi, ecc.



Performance eccellente

sospensione a velocità zero;
Risposta alla coppia 1-3 ms;
"Trasportatore" un veicolo che è equipaggiato con un dispositivo di trasmissione di segnalazione di velocità;
eccellente robustezza;
Identificazione accurata del modello del motore offline/online.



Soddisfazione di vari bisogni

pannello LCD standard per migliorare l'esperienza utente;
Funzione di controllo master-slave;
Scheda di comunicazione espandibile, scheda di codifica del disco, scheda di rilevamento della tensione.



Facilità d'uso

supporto di alimentazione esterna di corrente continua di 24 V;
È possibile utilizzare un'unità di frenatura integrata per salvare il controllo dell'installazione;
Progettazione in stile libro per supportare l'installazione laterale senza soluzione di continuità.



Universalità

Diverse certificazioni internazionali sono state superate, in conformità alle direttive RoHS;
supporto per il controllo V/F, OLVC e CLVC;
Diversi protocolli di comunicazione supportati;
Motori sincronici a magneti permanenti e asincroni supportati.



Durabilità

livello di vibrazione meccanica 3M3;
progettazione indipendente dei condotti d'aria;
b. un'unità di comando di velocità superiore a 100 km/h;
Modello di temperatura di giunzione dinamica integrato per agevolare l'applicazione della sicurezza del prodotto.



220V 380V 690V HV500 VFD Invertitore di frequenza basso voltaggio Ingegneria Invertitore a un'unica trazione 2.2kw-560kw 0220V 380V 690V HV500 VFD Invertitore di frequenza basso voltaggio Ingegneria Invertitore a un'unica trazione 2.2kw-560kw 1220V 380V 690V HV500 VFD Invertitore di frequenza basso voltaggio Ingegneria Invertitore a un'unica trazione 2.2kw-560kw 2



Parametri principali



Modello HV500 inverter a motore singolo per ingegneria a bassa tensione
iInput/output
Potenza		 Input Uin 200V (-15%) ~ 240V (+10%) 3Fase, 380V (-15%) ~ 480V (+10%) 3Fase,
500V (-15%) ~ 690V (+10%) 3Fase
Frequenza di ingresso 50Hz/60Hz±5%
Grado di squilibrio di Uin ≤ 3%
Output Uout 0V~Input Uin
Frequenza di uscita 0 Hz ~ 500 Hz
Intervallo di potenza 2.2kW~560kW
Controllo
Prestazioni		 Tipo di motore Asincrono / sincrono
Metodo di controllo V/F, OLVC (Controllo vettoriale a ciclo aperto), CLVC (Controllo vettoriale a ciclo chiuso)
Regolazione dell'intervallo di velocità 1:10 V/F, 1:100 OLVC, 1:1000 CLVC
Torsione di avvio VF: 100% (0,5Hz), OLVC: 150% (0,5Hz), CLVC: 180% (0Hz)
Precisione della coppia ≤ 5%, controllo vettoriale
Pulsazione della coppia ≤ 5%, controllo vettoriale
Precisione di regolazione della velocità OLVC 0,2%, CLVC 0,01%
Risposta della coppia < 5 ms, controllo vettoriale
Riduzione dinamica della velocità OLVC < 0,5%*s, CLVC < 0,3%*s
Tempo di accelerazione e di decelerazione 0.0s~3200.0s, 0.0min~3200.0min
Sollevamento della coppia 00,0% - 30,0%
Sovraccarico Applicazione con carico pesante 150% 1min/5min, applicazione con carico leggero 110% 1min/5min
Curva V/F Modi multipli: curva V/F lineare, 5 tipi di modalità di curva caratteristica di riduzione della coppia (2.0 potenza, 1.8 potenza, 1.6 potenza, 1.4 potenza, 1.2 potenza), curva VF definita dall'utente
Accuratezza della frequenza di ingresso Digitale: 0.01Hz, analogo: 0.01Hz
Controllo
Prestazioni		 Curva di accelerazione e decelerazione Diritta, curva S
Funzionamento a velocità multiple Funzionamento a 16-velocità tramite terminali di controllo
Regolazione automatica della tensione (AVR) Mantenere la tensione di uscita costante automaticamente quando la tensione della rete cambia entro un certo intervallo
Lunghezza fissa Controllo della lunghezza impostato e fisso
PID integrato Può essere facilmente costruito sistema di controllo a circuito chiuso
Funzione di ennescimento Blocco di funzioni libere
iInput/output Frequenza impostata Tastiera, terminali UP/DOWN, funzionamento a velocità multiple, terminali pulsazione, Com
Potenza
Termini di ingresso analogici AI1: 0V~10V/-10V~10V, AI2: 0V~10V/0(4) mA~20mA
Termini di ingresso digitali DI1-DI6, 6 terminali di ingresso digitali programmabili, isolamento da optoaccoppiamento, compatibile con ingresso di scarico/fonte
terminali di ingresso/uscita digitali DIO1: uscita ad impulso rapido, ingresso/uscita normale; DIO2: ingresso ad impulso rapido, ingresso/uscita normale
Termini di uscita analoghi 2 corde 0V~10V/0 (4) mA~20mA
Uscita del relè 2Tippo di contatto String FormC
Detezione della temperatura del motore Supporto PT100/PT1000/KTY84
Interfaccia STO SIL3/PLe Funzione di spegnimento della coppia di sicurezza
Com Protocollo n. Modbus RTU (Standard), Profibus,CANopen,profinet,Devicenet,ControlNet
Profinet,Devicenet,ControlNet
t
Ambiente Altezza Operazione senza abbassamento entro 2000 m di altitudine; 2000 m~4000 m, ogni sollevamento di 100 m, abbassamento dell'1% (corrente)
Temperatura di funzionamento -25°C~+40°C (40°C~55°C Deratamento)
Umidità 15% ~ 95%, senza condensazione
Vibrazione 3M3, IEC60721-3-3
Temperatura di conservazione -40°C~+70°C
Luogo dell'operazione All'interno, senza luce solare diretta, senza gas infiammabili e corrosivi, liquidi e particelle conduttive
Accessoio Carta di codifica, carta di espansione della comunicazione, carta di rilevamento della tensione
Funzione di protezione Cortocircuito, sovraccarico, sovraccarico, sovra tensione, sotto tensione, perdita di fase, sopra temperatura, guasto esterno, ecc.
Efficienza 5.5kW~22kW: ≥93%; sopra i 30kW: ≥95%
Metodo di installazione Cappottole
Grado di protezione IP20
Frigorifero raffreddamento forzato
