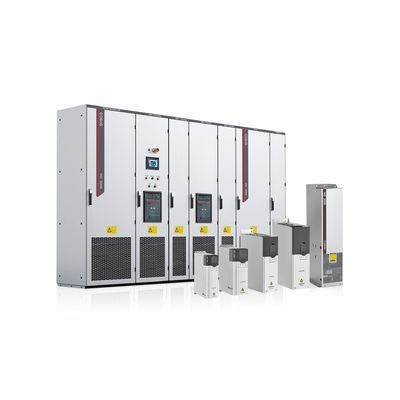

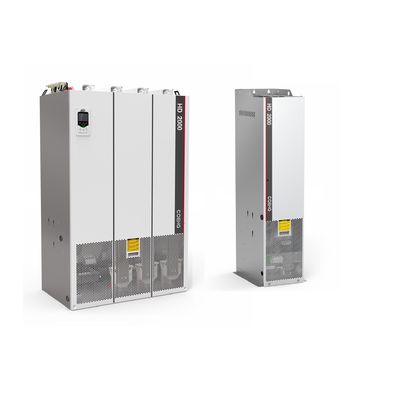

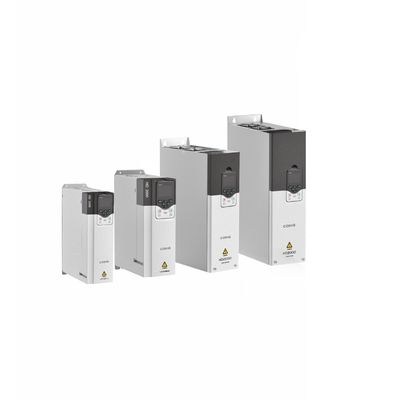

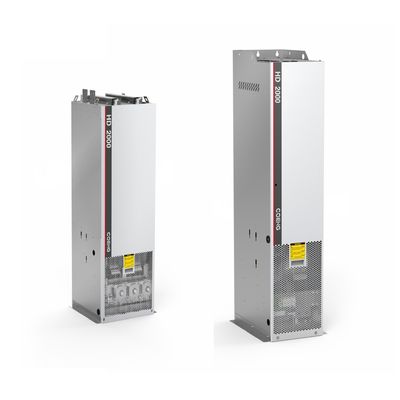

HD2000 Serie 2800kW Invertitore di bassa tensione per ingegneria raffreddato a liquido 400V 690V 1140V 1380V

  • HD2000 2800kW Series Low Voltage Engineering Inverter Liquid-cooled 400V 690V 1140V 1380V
  • HD2000 2800kW Series Low Voltage Engineering Inverter Liquid-cooled 400V 690V 1140V 1380V
  • HD2000 2800kW Series Low Voltage Engineering Inverter Liquid-cooled 400V 690V 1140V 1380V
  • HD2000 2800kW Series Low Voltage Engineering Inverter Liquid-cooled 400V 690V 1140V 1380V
  • HD2000 2800kW Series Low Voltage Engineering Inverter Liquid-cooled 400V 690V 1140V 1380V
Luogo di origine Cina
Marca COENG
Certificazione CE
Numero di modello HD2000-C-10-2
Quantità di ordine minimo 1
Imballaggi particolari Scatole di legno
Tempi di consegna giorni 7-30working
Termini di pagamento L/C, T/T, Western Union
Capacità di alimentazione 20000SETS/YEAR

Contattimi gratis campioni e buoni.

WhatsApp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Se avete di preoccupazione, forniamo la guida in linea di 24 ore.

x
Dettagli
Dispositivi mono/multi Sistema flessibile con unità/armadi che supportano due/quattro quadranti Progettazione modulare Consente la flessibilità delle applicazioni e l'integrazione completa del sistema
Unità di rettificatore Unità di raddrizzatore PWM di base/intelligente per la conversione versatile di potenza Max. Potenza per singola unità 1400kW ( raffreddato ad aria), 2800kW (raffreddato a liquido)
Livelli di tensione 400V, 690V, 1140V, 1380V Potenza di funzionamento parallelo massima 11200kW (raffreddato ad aria), 22400kW (raffreddato a liquido)
Evidenziare

Invertitore tecnico a bassa tensione 1380V

,

Invertitore di bassa tensione per ingegneria 1140V

,

Invertitore di bassa tensione di ingegneria raffreddato a liquido
Lasciate un messaggio
Descrizione di prodotto
CARATTERISTICHE PRESTAZIONALI

Progettazione ingegneristica affidabile


.Sistemi di controllo e di alimentazione altamente ridondanti

.Durata prolungata delle parti di dissipazione del calore a rapida usura
.Innovativo radiatore ad alta capacità termica per resistere a forti carichi d'urto.

.Cavi in ​​fibra ottica utilizzati per sistemi di controllo e unità di potenza per la resistenza alle interferenze

Isolamento dei canali di dissipazione del calore dai componenti interni per proteggere i componenti e adattarsi meglio all'ambiente



Design modulare per una facile manutenzione



.Facile manutenzione poiché non sono necessari strumenti speciali

.Abilitazione della manutenzione di tutti i moduli dal fronte

.Sistema di diagnosi dei guasti intelligente per individuare rapidamente i guasti



Alta adattabilità



.Sistema mono/multi-azionamento sotto forma di unità/armadi a due/quattro quadranti

.Unità raddrizzatrici complete: unità raddrizzatore Basic/Smart/PWM

.Forte adattabilità della griglia, supporto di un'ampia gamma di input della griglia

.Funzionamento normale in condizioni meccaniche lEC 60721 classe 3M5

.Design meccanico preciso



Protocolli di comunicazione personalizzabili



.Compresi profibus-DP, CANopen, profinet lO, modbus RTU, modbus TCP etherCAT, etherNet/lPcontrolNet e deviceNet, ecc.

Software di debug rapido in background .hopelnsight, che include impostazioni dei parametri batch, download dei dati di errore e analisi della forma d'onda, oscilloscopio ad alta velocità e modifica



Strumenti ricchi per l'interazione uomo-macchina



.Pannello tastiera LCD configurabile che supporta l'impostazione dei parametri e la visualizzazione delle informazioni di sistema

.Supporta la connessione a Hopelnsight tramite PC per la registrazione e la diagnosi intelligente dei guasti



Modello Inverter di ingegneria a bassa tensione serie HD2000 (raffreddamento a liquido)
Raddrizzatore di base Tensione in ingresso 4:380V~480V, 6:500V~690V
Frequenza di ingresso (50 Hz/60 Hz)±6%
Tensione di uscita Voltaggio in ingresso * 1,32 (in condizioni di pieno carico)
Capacità di sovraccarico Sovraccarico relativo al 150% della corrente nominale per 60 secondi, corrente massima (Imax), sovraccarico CC per 5 secondi, ciclo di lavoro di 300 secondi
Efficienza operativa Efficienza ≥99%.
Funzioni di protezione Funzioni di protezione: protezione da surriscaldamento, protezione da avvio graduale, interblocco
protezione e altro ancora.
Raddrizzatore intelligente Tensione in ingresso 4:380 V ~ 480 V,6: 500 V ~ 690 V
Frequenza di ingresso 47~63Hz
Tensione di uscita Voltaggio in ingresso * 1,3 (in condizioni di pieno carico)
Capacità di sovraccarico Sovraccarico relativo al 150% della corrente nominale per 60 secondi, corrente massima (Imax), sovraccarico CC per 5 secondi, ciclo di lavoro di 300 secondi
Efficienza operativa Efficienza ≥98,5%.
Funzioni di protezione Funzioni di protezione: protezione da surriscaldamento, protezione da sovracorrente, protezione pass-through IGBT e altro
Raddrizzatore PWM Tensione in ingresso 4:380V~480V,6:500V~690V,9:1140V,A:1380V
Frequenza di ingresso 47~63Hz
Tensione di uscita Voltaggio in ingresso * 1,5 (nelle condizioni nominali)
Capacità di sovraccarico Sovraccarico relativo al 150% della corrente nominale per 60 secondi, corrente massima (Imax), sovraccarico CC per 5 secondi, ciclo di lavoro di 300 secondi
Efficienza operativa Efficienza ≥98% (inclusa l'unità filtro LCL)
Fattore di potenza Regolabile (impostazione di fabbrica su 1)
Funzioni di protezione Funzioni di protezione: protezione da surriscaldamento, protezione da sovracorrente, protezione da sovraccarico, protezione pass-through IGBT e altro.
Inversione Tensione di ingresso nominale 4:410 V CC ~ 780 V CC, 6:550 V CC ~ 1100 V CC, 9:1488 V CC ~ 2200 V CC,
R:1488 Vcc~2200 Vcc
Tensione di uscita 0 ~ Tensione di ingresso CA del raddrizzatore
Frequenza di uscita 0~500Hz
Gamma di velocità V/F:1:50 OLVC:1:200 CLVC:1:1000
Stabilità della velocità OLVC:0,2% CLVC:0,01%
Fluttuazione della velocità OLVC:0,2% CLVC:0,1%
Coppia di spunto OLVC:150%(0,5Hz) CLVC:200%(0Hz)
Controllo della coppia V/F: non supportato OLVC: supportato CLVC: supportato
Precisione della coppia OLVC:5% CLVC:5%
Tempo di risposta della coppia OLVC:5ms CLVC:5ms
Tempo di risposta veloce OLVC:100ms CLVC:100ms
Equivalente di caduta di velocità dinamica OLVC:0,5%*s CLVC:0,3%*s
Condizioni ambientali Temperatura -15℃ ~ +40℃ Senza declassamento, si applica il declassamento +40℃ ~ +55℃
Umidità 5% ~ 95% lunedì con condensazione
Altitudine ≤4000m, il declassamento si applica da 2000m a 4000m
Dati meccanici Prestazioni antivibranti Conforme alla norma IEC 60721-3-3:2002
Livello di protezione IP00/IP20/IP40
Livello di sicurezza Conforme alla norma UL 508C-2004
Metodo di raffreddamento Raffreddato a liquido




Scarica le specifiche dettagliate  Specifiche HD2000.pdf


Vantaggi dell'inverter VFD per azionamento motore

  • Sistema versatile a unità singola/multi-unità: l'inverter VFD con azionamento a motore HD2000 400 V 690 V 1140 V 1380 V offre la flessibilità di funzionare come sistema a unità singola o multi-unità, consentendogli di adattarsi a vari requisiti applicativi. Può essere configurato con due o quattro quadranti, fornendo opzioni di controllo avanzate.



  • Design modulare per flessibilità applicativa: il design modulare dell'inverter VFD per azionamento motore HD2000 400 V 690 V 1140 V 1380 V consente una facile personalizzazione e integrazione in diversi sistemi. Consente una perfetta integrazione con altri componenti, migliorando le prestazioni e l'adattabilità complessive del sistema.



  • Unità raddrizzatrici complete: l'inverter VFD per azionamento motore HD2000 400 V 690 V 1140 V 1380 V presenta una gamma di unità raddrizzatrici tra cui le opzioni Basic, Smart e PWM. Questa selezione completa garantisce una conversione di potenza precisa ed efficiente, adattata alle esigenze applicative specifiche.



  • Elevata capacità di potenza: con una potenza massima di una singola unità di 1400 kW (raffreddamento ad aria) e 2800 kW (raffreddamento a liquido), l'HD2000 è in grado di gestire requisiti di alimentazione impegnativi, fornendo prestazioni affidabili in condizioni difficili.



  • Ampio intervallo di tensione: l'HD2000 supporta più livelli di tensione, inclusi 400 V, 690 V, 1140 V e 1380 V. Questa versatilità consente la compatibilità con vari sistemi di alimentazione, ampliandone l'applicabilità in diversi settori.



  • Funzionamento parallelo scalabile: l'inverter VFD con azionamento motore HD2000 400 V 690 V 1140 V 1380 V consente il funzionamento in parallelo con un'elevata capacità di potenza massima di 11200 kW (raffreddamento ad aria) e 22400 kW (raffreddamento a liquido). Questa scalabilità facilita il funzionamento sincronizzato di più unità, migliorando le prestazioni e l'efficienza del sistema.



  • Compatibilità motore: l'inverter VFD per azionamento motore HD2000 400 V 690 V 1140 V 1380 V è compatibile con vari tipi di motore, inclusi motori a induzione asincroni, motori sincroni a magneti permanenti e motori sincroni a riluttanza. Questo ampio supporto motore garantisce la compatibilità con diverse applicazioni motorizzate.



  • Modalità di controllo avanzate: l'inverter VFD per azionamento motore HD2000 400 V 690 V 1140 V 1380 V offre molteplici modalità di controllo, tra cui V/F, controllo vettoriale ad anello chiuso (CLVC) e controllo vettoriale ad anello aperto (OLVC). Queste opzioni di controllo forniscono un controllo preciso del motore e un'ottimizzazione per diversi requisiti operativi.



  • Opzioni di raffreddamento efficienti: l'inverter VFD con azionamento motore HD2000 400 V 690 V 1140 V 1380 V è disponibile nelle varianti con raffreddamento ad aria (configurazione standard) e con raffreddamento a liquido (L). Questa flessibilità nelle modalità di raffreddamento garantisce un'efficiente dissipazione del calore e un funzionamento affidabile in vari ambienti.

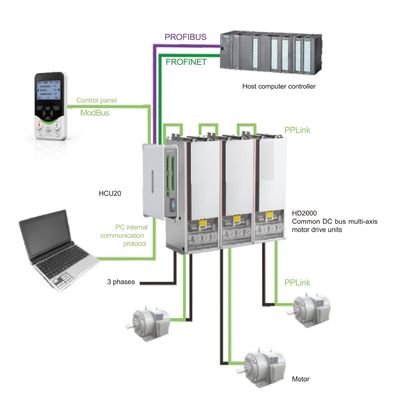

Applicazione tipica dell'inverter VFD per azionamento motore

HD2000 Serie 2800kW Invertitore di bassa tensione per ingegneria raffreddato a liquido 400V 690V 1140V 1380V 0

L'inverter VFD per azionamento motore HD2000 400V 690V 1140V1380V si distingue per la sua versatile configurazione di sistema, design modulare, unità raddrizzatrici complete, elevata capacità di potenza, ampio intervallo di tensione, scalabilità, compatibilità del motore, modalità di controllo avanzate e opzioni di raffreddamento efficienti. Questi vantaggi lo rendono una scelta affidabile e adattabile per applicazioni di azionamento complesse.
