Azionamento a frequenza variabile di raffreddamento forzato con aria per riduzione dinamica della velocità e sollevamento della coppia
| Luogo di origine | CINESE |
|---|---|
| Marca | COENG |
| Certificazione | EC |
| Numero di modello | HV500 |
| Quantità di ordine minimo | 1 |
| Imballaggi particolari | Cartone, cassa del compensato |
| Tempi di consegna | giorni 10-30working |
| Termini di pagamento | L/C, T/T, Western Union |
| Capacità di alimentazione | 20000SETS/YEAR |
Contattimi gratis campioni e buoni.
WhatsApp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Se avete di preoccupazione, forniamo la guida in linea di 24 ore.
xDettagli
| Grado di protezione | IP20 | Modulo di raffreddamento | raffreddamento ad aria forzata |
|---|---|---|---|
| Efficienza | 5.5kW~22kW: ≥93%; sopra i 30kW: ≥95% | Tensione in ingresso | 200V (-15%) ~ 240V (+10%) 3Fase, 380V (-15%) ~ 480V (+10%) 3Fase, 500V (-15%) ~ 690V (+10%) 3Fase |
| Frequenza di ingresso | 50Hz/60Hz±5% | Voltaggio di uscita | 0V~Voltaggio di ingresso |
| Frequenza di uscita | 0 Hz ~ 500 Hz | ||
| Evidenziare | Dispositivo di raffreddamento dell'aria a frequenza variabile,Dispositivo a frequenza variabile per il sollevamento della coppia |
||
Descrizione di prodotto

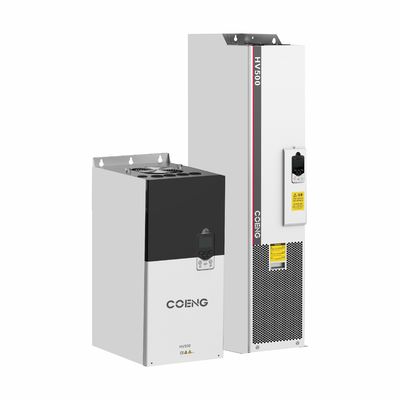

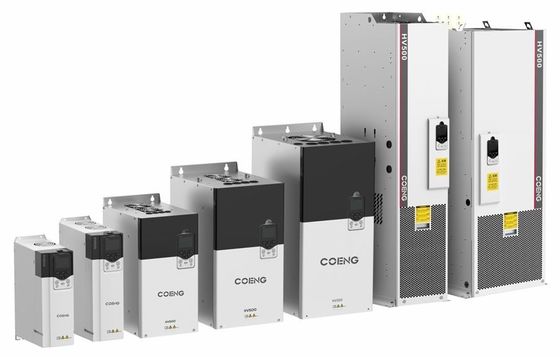

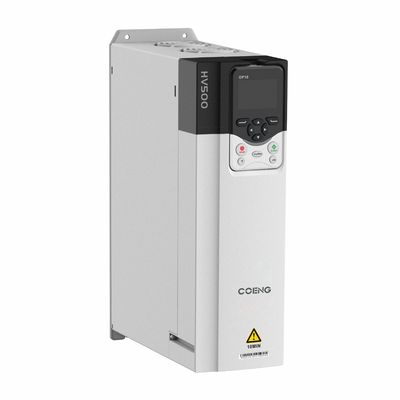

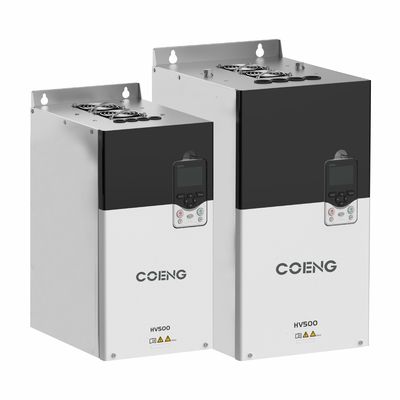

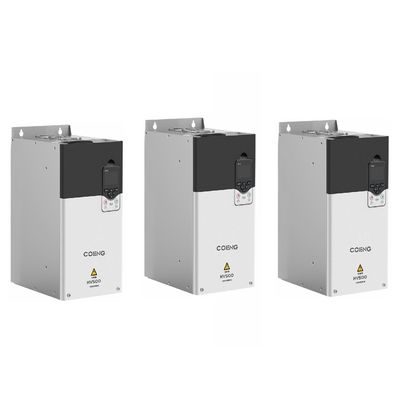

HV500 VFD ad alte prestazioni, motore a frequenza variabile, convertitore, controllo vettoriale, inverter di frequenza
Descrizione del prodotto
Sulla base delle prestazioni di controllo superiori del VFD di ingegneria HD2000, l'HV500 è un VFD ad alte prestazioni con concetti di prodotto difacile da usare e duratura per applicazioni industriali di fascia media/alta e monopropulsori.
HV500 è ampiamente utilizzato in metallurgia, attrezzature di sollevamento, produzione di carta, chimica, mineraria, tessile, energia terrestre e stoccaggio di energia.
ProdottoCaratteristiche
Caratteristica dei VFD HV500
Durabilità
· Soddisfare le vibrazioni meccaniche 3M3 durante l'operazione di carico e migliorare la durata del prodotto in situazioni difficili di vibrazione come l'automobile, la metallurgia, ecc.
· progettazione di condotti d'aria indipendenti, separati dai componenti sensibili e miglioramento dell'adattabilità agli ambienti difficili
· Modello di temperatura di giunzione dinamica integrato, cortocircuito unico e altre tecnologie di protezione, aumentano la sicurezza dei prodotti
· Tre anti-vernice e spruzzo automatico, una sola tavola e la macchina completa sono misurazioni completamente automatiche100% prova di invecchiamento, protezione completa della qualità del prodotto
Caratteristiche del VFD HV500
Versatilità
· CE, cULus, STO International Certification Standard, conforme alla RoHS
· Supporto V/F a ciclo aperto, controllo vettoriale a ciclo aperto (OLVC) controllo vettoriale a ciclo chiuso (CLVC)
· Supporto per motori sincronizzati a magnete permanente, motori di sincronizzazione elettrici eccitativi e altri motori di comando
· Ampia gamma di tensione di ingresso, supporto 220V (200~240V), 380V (380~480V) e 690V (500~690V)
· Supporto a Profibus, CANopen, Ethercat, Profinet IO e Modbus
Fattibilità
· Supporta l'alimentazione esterna di ingresso di corrente continua 24V, il debug e l'applicazione sicuri e veloci
· Unità di freno integrate per un'installazione facile e un risparmio di spazio
· Disegno tipo "libro", installazione laterale senza soluzione di continuità, risparmio di spazio di installazione
Pannello di visualizzazione LCD, supporto APP e software hopeInsight, interconnessione e monitoraggio intelligenti, messa in servizio e debug on-line
Controllo eccellente
Controllo tra padrone e schiavo
La funzione di controllo master-slave è progettata principalmente per applicazioni multi-macchina e supporta connessioni rigide e flessibili dell'attuatore di azionamento.il padrone controlla la velocità e lo schiavo controlla la coppiaIn una connessione flessibile, sia il master che lo slave possono controllare la velocità.
Slave tramite un collegamento di comunicazione seriale.
Risposta alla coppia
Tecnico
· Aumentare la coppia in modalità di controllo della coppia, tempo di risposta corrente 2 ms
Compatibile
· Corrente di eccitazione e coppia altamente disaccoppiate, elevata capacità di carico, ampia gamma di regolazione della velocità, eccellente risposta dinamica
Punti tecnici chiave per l'osservazione della catena magnetica e la stima della velocità
· Utilizzando un osservatore di catena magnetica a ciclo chiuso di ordine completo,la velocità del motore e la resistenza dello statore sono identificate in modo adattativo in base all'errore stimato della corrente dello statore e alla stima della catena magnetica del rotore
· Accurato modello di osservazione della catena magnetica e di stima della velocità, garantita coppia di avvio alta 0,5 Hz 150% in modalità di controllo OLVC, nonché funzione di oscillazione a velocità zero in anello aperto
Software di debug veloce
I VFD sono collegati al PC tramite fibra ottica. Il software ha un gran numero di funzioni di debugging professionali, come impostazioni dei parametri di batch, download dei dati di guasto e analisi delle forme d'onda,oscilloscopio ad alta velocità e un gran numero di funzioni di modifica, il software
supporta la comunicazione seriale o Ethernet, in modo che il software possa mantenere l'inverter attraverso la comunicazione seriale,ma anche attraverso la sala di controllo centrale attraverso la manutenzione Ethernet dell'inverterLo schema è il seguente:
Pannello di comando
L'HIC200-OP-10-W è un pannello intelligente per l'operatore sviluppato in modo indipendente per i prodotti di trasmissione ad alte prestazioni, che è informativo, intuitivo e
e facile da usare, e secondo le diverse configurazioni del pannello, è diviso in due tipi: funzione Wi-Fi e senza funzione Wi-Fi,
che sono convenientemente applicati ad un sistema multi-VFD ad alta prestazione, a trasmissione singola, può monitorare e regolare il sistema.
Accessoio
| Opzionale | Modulo | Funzione |
| Base della tastiera | HVKMB | A seconda della situazione, la base può essere installata nella posizione specificata e l'unità può essere azionato con la tastiera |
| Adattatore di comunicazione | HVCOM-USB | L'unità può raggiungere la comunicazione ad alta velocità con il computer tramite questa opzione |
| Carta di estensione Profibus-DP | HVCOM-DP | È per la comunicazione Profibus-DP bus, può soddisfare il monitoraggio e la diagnostica di inverter |
| ABZCodice incrementale scheda di espansione del disco |
HVPG-ABZ | scheda di espansione del disco di codice, disco di codice incrementale per l'uscita del segnale ABZ, controllo programmabile di potenza, uscita unica/bipolare compatibile del disco di codice |
| CANapertura della scheda di espansione | HVCOM-CAN | È per CANopen bus comunicazione, può soddisfare il monitoraggio e la diagnostica di inverter |
| tensione trifase modulo di rilevamento |
HVVMU | rilevamento di tensione trifase, può essere utilizzato per motore sincrono magnetico permanente Griglia di avviamento morbido, monitoraggio della velocità e altre funzioni |
Specifica tecnica
| Specifica tecnica | ||
| Input/output Potenza |
Input Uin | 200V (-15%) ~ 240V (+10%) 3Fase, 380V (-15%) ~ 480V (+10%) 3Fase, 500V (-15%) ~ 690V (+10%) 3Fase |
| Frequenza di ingresso | 50Hz/60Hz±5% | |
| Grado di squilibrio di Uin | ≤ 3% | |
| Output Uout | 0V~Input Uin | |
| Frequenza di uscita | 0 Hz ~ 500 Hz | |
| Controllo Prestazioni |
Tipo di motore | Asincrono / sincrono |
| Metodo di controllo | V/F, OLVC (Controllo vettoriale a ciclo aperto), CLVC (Controllo vettoriale a ciclo chiuso) | |
| Regolazione dell'intervallo di velocità | 1:10 V/F, 1:100 OLVC, 1:1000 CLVC | |
| Torsione di avvio | VF: 100% (0,5Hz), OLVC: 150% (0,5Hz), CLVC: 180% (0Hz) | |
| Precisione della coppia | ≤ 5%, controllo vettoriale | |
| Pulsazione della coppia | ≤ 5%, controllo vettoriale | |
| Precisione di regolazione della velocità | OLVC 0,2%, CLVC 0,01% | |
| Risposta alla coppia | < 5 ms, controllo vettoriale | |
| Diminuzione dinamica della velocità | OLVC < 0,5%*s, CLVC < 0,3%*s | |
| Tempo di accelerazione e di decelerazione | 0.0s~3200.0s, 0.0min~3200.0min | |
| Sollevamento della coppia | 00,0% - 30,0% | |
| Sovraccarico | Applicazione con carico pesante 150% 1min/5min, applicazione con carico leggero 110% 1min/5min | |
| Curva V/F | Modi multipli: curva V/F lineare, 5 tipi di modalità di curva caratteristica di riduzione della coppia (2.0 potenza, 1.8 potenza, 1.6 potenza, 1.4 potenza, 1.2 potenza), curva VF definita dall'utente | |
| Accuratezza della frequenza di ingresso | Digitale: 0.01Hz, analogo: 0.01Hz | |
| Controllo Prestazioni |
Curva di accelerazione e decelerazione | Diritta, curva S |
| Funzionamento a velocità multiple | Funzionamento a 16-velocità tramite terminali di controllo | |
| Regolazione automatica della tensione (AVR) |
Mantenere la tensione di uscita costante automaticamente quando la tensione della rete cambia entro un certo intervallo | |
| Lunghezza fissa | Controllo della lunghezza impostato e fisso | |
| PID integrato | Può essere facilmente costruito sistema di controllo a circuito chiuso | |
| Funzione di ennescimento | Blocco di funzioni libere | |
| Input/output Potenza |
Frequenza impostata | Tastiera, terminali UP/DOWN, funzionamento a velocità multiple, terminali pulsazione, Com |
| Termini di ingresso analogici | AI1: 0V~10V/-10V~10V, AI2: 0V~10V/0(4) mA~20mA | |
| Termini di ingresso digitali | DI1-DI6, 6 terminali di ingresso digitali programmabili, isolamento da optoaccoppiamento, compatibile con ingresso di scarico/fonte | |
| terminali di ingresso/uscita digitali | DIO1: uscita ad impulso rapido, ingresso/uscita normale; DIO2: ingresso ad impulso rapido, ingresso/uscita normale | |
| Termini di uscita analoghi | 2 corde 0V~10V/0 (4) mA~20mA | |
| Uscita del relè | 2Tippo di contatto String FormC | |
| Detezione della temperatura del motore | Supporto PT100/PT1000/KTY84 | |
| Interfaccia STO | SIL3/PLe Funzione di spegnimento della coppia di sicurezza | |
| Com | Protocollo n. | Modbus RTU (Standard), Pro ibus, CANopen, pro inet, Devicenet, Ethercat |
| Ambiente | Altezza | Operazione senza abbassamento entro 2000 m d'altitudine; 2000 m/4000 m, ogni sollevamento di 100 m, abbassamento dell'1% (attuale) |
| Temperatura di funzionamento | -25°C~+40°C (40°C~55°C Deratamento) | |
| Umidità | 15% ~ 95%, senza condensazione | |
| Vibrazione | 3M3, IEC60721-3-3 | |
| Temperatura di conservazione | -40°C~+70°C | |
| Luogo dell'operazione | All'interno, senza luce solare diretta, senza gas infiammabili e corrosivi, liquidi e particelle conduttive | |
| Accessoio | Carta di codifica, carta di espansione della comunicazione, carta di rilevamento della tensione | |
| Funzione di protezione | Cortocircuito, sovraccarico, sovraccarico, sovra tensione, sotto tensione, perdita di fase, sopra temperatura, guasto esterno, ecc. | |
| Efficienza | 5.5kW~22kW: ≥93%; sopra i 30kW: ≥95% | |
| Metodo di installazione | Cappottole | |
| Grado di protezione | IP20 | |
| Frigorifero | raffreddamento forzato | |
