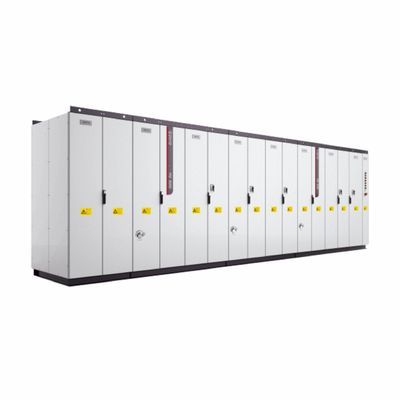

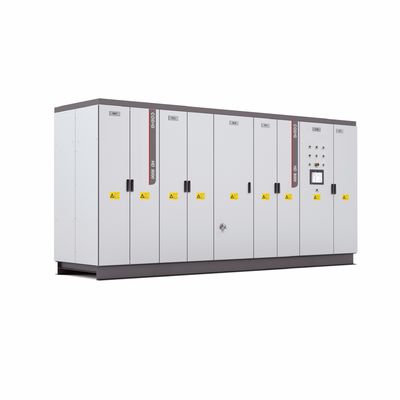

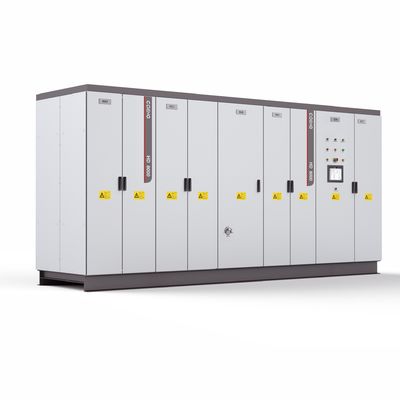

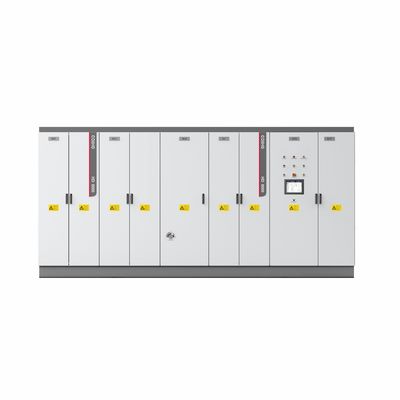

HD8000 Vfd di alta potenza di medio voltaggio
| Luogo di origine | Cina |
|---|---|
| Marca | COENG |
| Certificazione | CE |
| Numero di modello | HD8000 |
| Quantità di ordine minimo | 1 |
| Imballaggi particolari | Cassa in legno |
| Tempi di consegna | giorni 10-30working |
| Termini di pagamento | L/C, T/T, Western Union |
| Capacità di alimentazione | 20000SETS/YEAR |
Contattimi gratis campioni e buoni.
WhatsApp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Se avete di preoccupazione, forniamo la guida in linea di 24 ore.
xDettagli
| Voltaggio nominale lato rete | 2: 1900V 3: 3300V 6: 6600V A: 10kV | Tensione nominale del lato del motore | 3: 3300V 6: 6600V A: 10kV |
|---|---|---|---|
| Potenza | 10: 10MVA | Metodo di rettifica | P: PWM D: rettifica di base dei diodi |
| Metodo comune di rettifica del bus | In bianco: rettifica singola 2: rettifica doppia | Metodo comune per l'inverter a bus | Disponibilità: singolo D: doppio inverter T: triplo inverter |
| Evidenziare | HD8000 Sistema VFD,Vfds,Sistema VFD a media tensione |
||
Descrizione di prodotto
HD8000 Sistema VFD di ingegneria a media tensione Sistema VFD ad alta potenza Convertisore di azionamento a frequenza variabile
HD8000 Sistema VFD di ingegneria a media tensione Sistema VFD ad alta potenza Convertisore di azionamento a frequenza variabile
Introduzione del prodotto
La serie HD8000 VFD è un sistema di azionamento ad alta potenza che include un convertitore AC-DC-AC e un'unità di azionamento del motore multiasse del bus DC comune DC-AC.La potenza massima può raggiungere 30MVA per una singola macchina e 60MVA per il funzionamento paralleloIl suo hardware modulare e la progettazione del software di ingegneria
Il concetto consente di operare in diverse condizioni complesse.
La serie HD8000 VFD adotta il metodo di raffreddamento con presspack IGCT e diodo, nonché il metodo di raffreddamento a liquido, l'intera macchina soddisfa il livello di protezione IP54 e ha una super adattabilità ambientale, alta affidabilità,eccellenti prestazioni di dissipazione del calore e piccolo volume, ci sono soluzioni di rettificazione a due e quattro quadranti.
- Caratteristiche:Azionamento a asse singolo/moltiplicato, protezione IP54, due quadranti/quattro quadranti
- Disegno:progetto modulare
- Rettifica:Rettifica di base multi-impulso, rettifica intelligente e rettifica PWM
- Voltaggio:1900V3000V (3300V), 6000V, (6600V), 10000V
- Potenza massima:30MVA (singolo) 60MVA (parallelo)
- Motore compatibile:motore a induzione asincrono, motore sincrono a magnete permanente, motore sincrono elettricamente eccitato
- Metodo di controllo:V/F, controllo vettoriale a ciclo chiuso con sensore, controllo vettoriale a ciclo aperto senza sensore
- Frigorifero:raffreddamento ad acqua
Applicazione del prodotto
- Ingegneria metallurgica
- Trasporti di petrolio e gas
- Piattaforma di prova
- Energia rinnovabile
- Trasporti ferroviari
- Mining&Lifting
- Attrezzature navali
- GNL
- Fonte di alimentazione
- Immagazzinamento dell'energia
Specifica tecnica
| HD8000 Specifiche tecniche | ||||||||||||||
| HD8000 | 3306 | 3308 | 3310 | 3312 | 2624 | AA30 | 6640 | AA60 | ||||||
| R Etificazione di base | Voltaggio di ingresso | 3300V | 1900 V | 10 kV | 6600V | 10 kV | ||||||||
| Frequenza di ingresso | 45 Hz-66 Hz | |||||||||||||
| Sovraccarico | 110%@ corrente nominale, 120%@ corrente nominale 60s | |||||||||||||
| Effiscienza | ≥99% | |||||||||||||
| Fattore di potenza | ≥ 0,95 (corrente nominale, equipaggiato con un reattore di ingresso AC al 2%) | |||||||||||||
| Protezione | protezione contro il sovraccarico, protezione contro il surriscaldamento, protezione contro i cortocircuiti, pregiudizio dei guasti, ecc. | |||||||||||||
| RecPWM dificazione |
Frequenza di ingresso | 45 Hz-66 Hz | ||||||||||||
| Sovraccarico | 110%@ corrente nominale, 120%@ corrente nominale 60s | |||||||||||||
| Effiscienza | ≥ 98,5% | |||||||||||||
| Fattore di potenza | regolabile (default 1) | |||||||||||||
| Protezione | protezione contro il sovraccarico, protezione contro il surriscaldamento, protezione contro i cortocircuiti, pregiudizio dei guasti, ecc. | |||||||||||||
| Invertitore | Voltaggio di uscita | 3300V | 6600V | 10 kV | 6600V | 10 kV | ||||||||
| Frequenza massima di uscita |
110 Hz |
|||||||||||||
| Accuratezza stabile della velocità | OlVC: 0,01%, CLVC: 0,01% | OlVC: 0,01%, CLVC: 0,01% | ||||||||||||
| Impulso di velocità | OLVC: 0,2%, CLVC: 0,1% | OLVC: 0,4%, CLVC: 0,2% | ||||||||||||
| Torsione di avvio | OlVC: 150%, CLVC: 200% | OlVC: 130%, CLVC: 150% | ||||||||||||
| Controllo della coppia | V/F: Sì, OLVC: Sì, CLVC: Sì | V/F: Sì, OLVC: Sì, CLVC: Sì | ||||||||||||
| Accuratezza della coppia | OlVC: 5%, CLVC: 2% | OlVC: 5%, CLVC: 2% | ||||||||||||
| Tempo di risposta della coppia | OLVC: 5 ms, CLVC: 5 ms | OLVC: 5 ms, CLVC: 5 ms | ||||||||||||
| Tempo di risposta a rotazione | OLVC: 100 ms, CLVC: 100 ms | OLVC: 150 ms, CLVC: 150 ms | ||||||||||||
| Equivalente caduta dinamica | OLVC: 0,5%*s, CLVC: 0,25%*s | OLVC: 1%*s, CLVC: 0,5%*s | ||||||||||||
| Sovraccarico | 110%@corrente nominale, 120%@corrente nominale 60s | |||||||||||||
| Ambiente | Temperatura | temperatura di ingresso ≤ 40 | ||||||||||||
| Altezza | ≤ 4000m (2000m~4000m declassificando) | |||||||||||||
| Dati meccanici | Protezione della PI | Protezione IP54 | ||||||||||||
| Frigorifero | raffreddamento ad acqua | |||||||||||||
| Anticorrosione | C4-M | |||||||||||||
| Tabella di selezione della serie HD8000 | ||||||||||||||
| Modulo | Tensione della rete | Voltaggio del motore | Potenza | Classificato | Max f | Dimensione (W*D*H) (mm) | Nota | |||||||
| HD8000-3306 | 3300V | 3300V | 6MVA | 1050A | 110 Hz | 4600*1300*2200 | Contiene armadio di raffreddamento dell'acqua | |||||||
| HD8000-3308 | 8MVA | 1400A | ||||||||||||
| HD8000-3310 | 10MVA | 1750A | ||||||||||||
| HD8000-3312 | 12MVA | 2100A | ||||||||||||
| HD8000-2624 | 1900 V | 6600V | 24MVA | 2100A | 7800*1300*2200 | |||||||||
| HD8000-AA30 | 10 kV | 10 kV | 30MVA | 1750A | 10600*1300*2200 | |||||||||
| HD8000-6640 | 6600V | 6600V | 40MVA | 3500A | 15600*1300*2200 | |||||||||
| HD8000-AA60 | 10 kV | 10 kV | 60MVA | 3500A | 21200*1600*2200 | |||||||||
Caratteristiche del prodotto
Concetto di progettazione tecnica
Caratteristiche
· Protezione IP54 in modo che il sistema abbia una grande adattabilità ambientale
· Progettazione ridondante di componenti chiave per ridurre la probabilità di inattività del sistema
· IGCT avanzato e tiristor che rende il sistema di alimentazione estremamente affidabile
· Adottando doppio presspack, eccellente prestazione di dissipazione del calore che rende il sistema con densità di potenza ultra-alta
· Sistema di protezione di prima classe
· Un potente sistema di monitoraggio per fornire dati completi ai clienti
· Numerosi accessori opzionali
Protezione
· Pregiudizio IGCT + braccio del circuito ponte attraverso la tecnologia di protezione
· rilevamento in tempo reale del valore istantaneo della corrente terminale CA che proibisce l'azione di spegnimento ad alta corrente
Ottimo controllo
· Doppio funzionamento a quattro quadranti per soddisfare il feedback di energia elettrica e frenante
· Rapida risposta dinamica della coppia per soddisfare le esigenze del sistema di soppressione della risonanza meccanica
· Il motore è modulato in modo sincrono in sezioni per soddisfare i requisiti di elevate prestazioni di laminatura in acciaio, sollevamento, ecc.
· Adattato a vari motori (motori a induzione, motori sincronici a magnete permanente, motori sincronici elettricamente eccitati, ecc.)
Curva di sovraccarico
· 110%@corrente nominale, 120%@corrente nominale 60
Progettazione ingegneristica
Progettazione modulare
· Sistema intelligente di diagnosi dei guasti, posizionamento rapido
· Progettazione modulare dei componenti chiave, elevata coerenza e elevata affidabilità
· Manutenzione conveniente
Progettazione sismica intensiva
· IEC 60721 3M5 condizioni meccaniche-funzionamento stabile
· Una progettazione meccanica precisa garantisce una forte resistenza al terremoto
Protocollo di comunicazione personalizzabile
· supporta il protocollo di comunicazione stabilito, che consente di realizzare una connessione senza soluzione di continuità con il PLC intrinseco ed è più conveniente per la sostituzione e la manutenzione
· Supporta il bus di campo: Profibus, Profinet, CANopen, DeviceNet, ControlNet, Modbus RTU, Industry Ethercat, Profinet IO, EtherNet/IP, Modbus TCP
Garanzia di affidabilità dell'HD8000
Produzione standardizzata e prove in fabbrica
· Il processo di prova è controllato automaticamente e l'intero processo è tracciabile
· Tutti i prodotti sono sottoposti al test di invecchiamento al 100%V e al 100%Pn prima della spedizione
· Perfetto sistema di gestione MES per garantire l'efficienza della produzione
· La piattaforma di prova leader nel settore e può garantire la qualità del prodotto perché può soddisfare i diversi livelli di tensione e diverse modalità di raddrizzatore del test di carico pieno dell'unità
Software di debug veloce di HD8000
· Il software di debug veloce è collegato al PC tramite fibra ottica.download dei dati di guasto e analisi delle forme d'onda, oscilloscopio ad alta velocità e un gran numero di funzioni di modifica. Il software supporta la comunicazione seriale o Ethernet, quindi il software può mantenere il VFD attraverso la comunicazione seriale,o mantenere il VFD nella sala di controllo centrale tramite Ethernet.
