1. panoramica

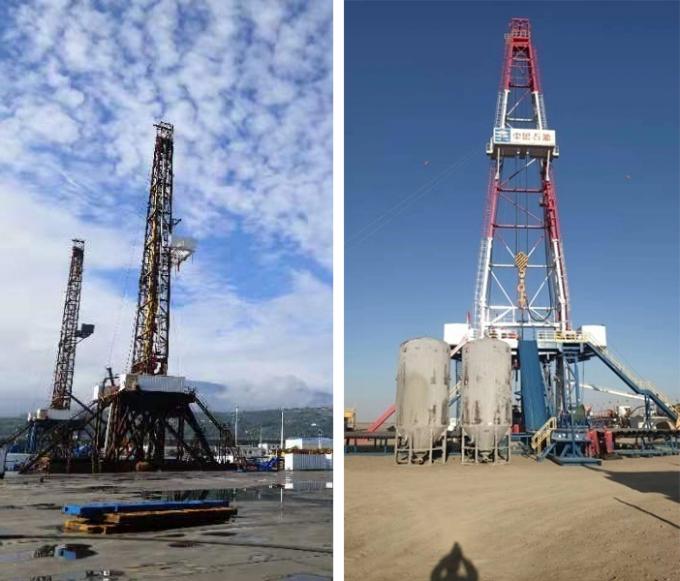

Gli oggetti motori del convertitore di frequenza della piattaforma di perforazione sono principalmente verricelli, giradischi e pompe per il fango.
L'apparecchiatura di trasmissione per la conversione di frequenza adotta generalmente lo schema comune del bus CC. Per il sistema collegato alla rete elettrica, l'unità raddrizzatrice può essere configurata con feedback,e l'unità di frenatura centralizzata deve essere configurata sul bus a corrente continua se non può essere feedback.
Il verricello della piattaforma di perforazione ha caratteristiche di carico simili a quelle dell'applicazione di sollevamento, il che richiede che l'inverter sia dotato di controllo del vettore a circuito aperto/chiuso, grande coppia di partenza,funzione di oscillazione a velocità zero, e per la piattaforma di pozzo profondo, può comportare un controllo sincrono master e multiple slave.
Il giradischi dell'impianto richiede la limitazione della coppia per evitare che la coppia o le parti si rompano.
2.schema di trasmissione di conversione di frequenza
Il sistema di perforazione del petrolio adotta il convertitore di frequenza raffreddato ad acqua della serie HD2000, la composizione del sistema comprende: sistema di alimentazione, due unità raddrizzatrici da 2,3 MW, tre unità di pompa di fango da 1,7 MW, due 1.Unità di verricelli da 2 MW, un giradischi da 1 MW, tre freni centralizzati da 1,2 MW, sistema di raffreddamento ad acqua, motori corrispondenti per ciascuna unità inverter e resistenze di freno esterne.Le unità di potenza del verricello e del giradischi sono progettate con una potenza nominale di 1.4MW.
Tra questi:
1L'intero sistema può essere alimentato dalla rete elettrica o da un generatore diesel in loco;
2- due unità di raddrizzatore e tutte le unità di inverter, unità di freno comune;
3. tre unità di frenatura in un armadietto unitario;
4. tre pompe di fango possono essere trainate in due, cioè la potenza con due motori coassiali da 600 kW in parallelo;
5. Le viti A e B funzionano in modalità master-slave;
6. Il verricello e il giradischi sono dotati di un modulo di vassoio di codici;
7Il sistema di raffreddamento dell'acqua adotta un sistema di doppia pompa e la pompa di circolazione può essere selezionata arbitrariamente durante il funzionamento.
La topologia del sistema è la seguente:
Il convertitore di frequenza multitrasmissione raffreddato ad acqua delle trivellazioni petrolifere utilizza 8 regolatori HCU20 per controllare in modo indipendente le unità di raddrizzatore e inverter,garantire l'affidabilità del funzionamento del sistema, e realizzare la comunicazione e la trasmissione del segnale di stato con il PLC di controllo principale, raffreddatore d'acqua, freno e disco di codice.
Tra questi:
1La comunicazione tra il PLC di controllo principale e ogni HCU20 può scegliere il bus Profinet o il bus Profibus;
2. La modalità di controllo master-slave è realizzata tra verricello A e verricello B;
3L'armadio raffreddato ad acqua può essere controllato localmente o da remoto dal regolatore del raddrizzatore 1.
4L'unità di frenatura stabilisce una comunicazione con il regolatore del raddrizzatore 2 e le informazioni sullo stato dell'unità di frenatura possono essere trasferite al regolatore del raddrizzatore 2.o il ripristino del guasto dell'unità di frenatura può essere realizzato tramite il regolatore del raddrizzatore 2;
5. la pompa di fango è in modalità VF, il verricello e il giradischi sono in CLVC (con controllo vettoriale della targa di codice);
6Ogni controller HCU20 è dotato di interfacce di segnale AI, AO, DI e DO sufficienti per il backup.
La topologia del sistema di controllo è la seguente:
