1. panoramica
Il processo di produzione della laminazione a freddo comprende generalmente la preparazione della materia prima, il raddrizzamento, la decapaggio, la laminazione, la degrassazione, l'igniazione (trattamento termico), la finitura e così via.La laminazione a freddo utilizza prodotti laminati a caldo come materie prime, e il fosforo deve essere rimosso prima della laminatura a freddo per garantire la pulizia della superficie dei prodotti laminati a freddo.

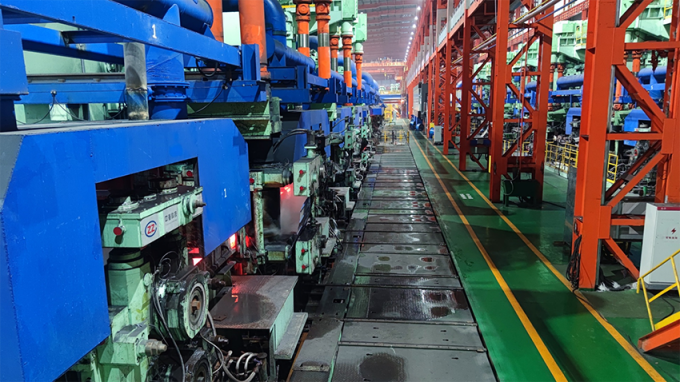

In qualità di fornitore dei convertitori di frequenza di azionamento principale e di azionamento ausiliario per l'intera linea di una grande impresa metallurgica di laminazione,abbiamo pienamente collaborato con l'impresa per realizzare il funzionamento puntuale e la produzione continua e stabile delle due linee di produzione dalla consegna dei prodotti, installazione e debug, garanzia della produzione e formazione tecnica.
2. sistema di trasmissione a conversione di frequenza
I motori di propulsione principali e ausiliari delle linee di produzione di acciaio a due sezioni sono azionati da un convertitore di frequenza di serie HD2000,e il sistema di controllo automatico e il bus di comunicazione del convertitore di frequenza di azionamento adottano l'attuale tecnologia ProfiNet.
Il propulsore principale della linea settentrionale del progetto comprende 16 laminatori principali da 1200 kW a 2000 kW e 3 forbici volanti;la linea principale della linea meridionale comprende 19 laminatori principali da 800-1500 kW e 3 forbici volanti, oltre a più di 200 serie di armadi di conversione di frequenza, quali raddrizzatori e azionatori ausiliari, con una capacità totale di conversione di frequenza di 228 MW.
In particolare, viene utilizzato l'unità di raddrizzatore di base di ingegneria della serie HD2000 (BRU) + unità di freno + unità di azionamento motore (MDU) + modulo di disco di codice.
L'unità inverter è direttamente azionata dalle più grandi unità di azionamento motore con raffreddamento ad aria da 1,2 MW e 1,4 MW del settore,e ogni motore (o singolo avvolgimento) può soddisfare le esigenze di azionamento senza utilizzare più unità in parallelo.
L'inverter adotta lo schema di configurazione dell'armadio, l'input è configurato con un reattore di ingresso e l'uscita non è configurata con un reattore di uscita.

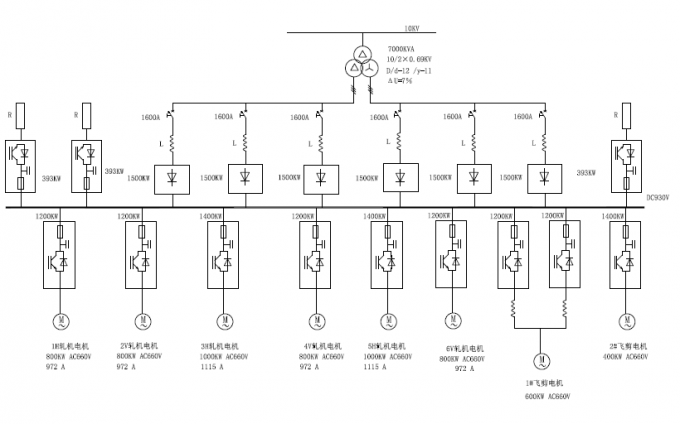

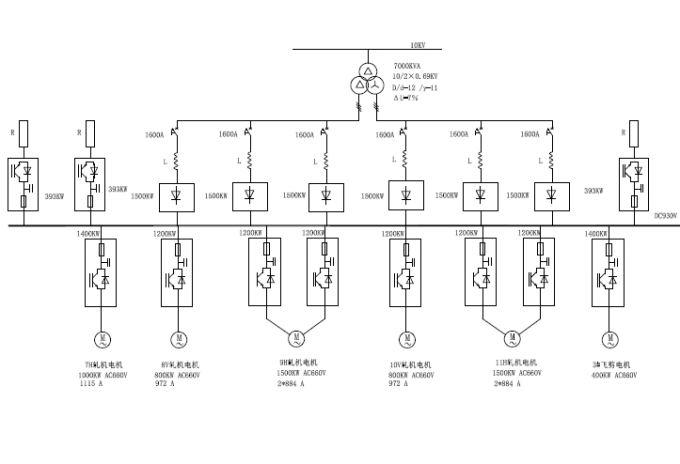

Il diagramma a riga singola del sistema è il seguente (un gran numero, non tutti elencati):
