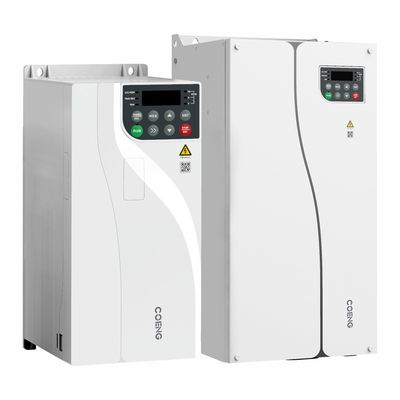

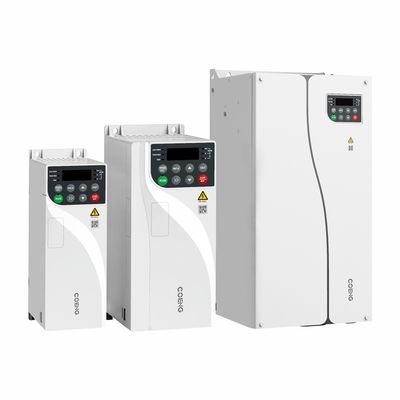

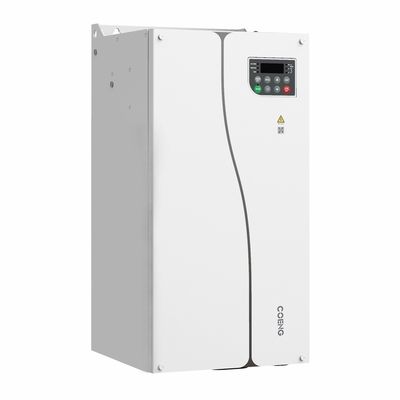

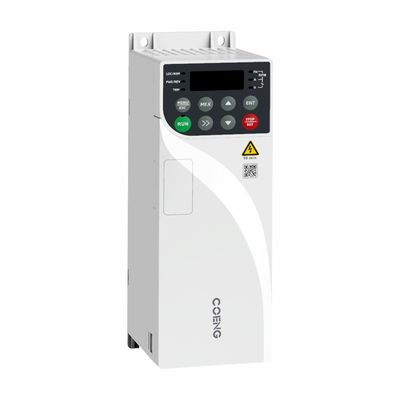

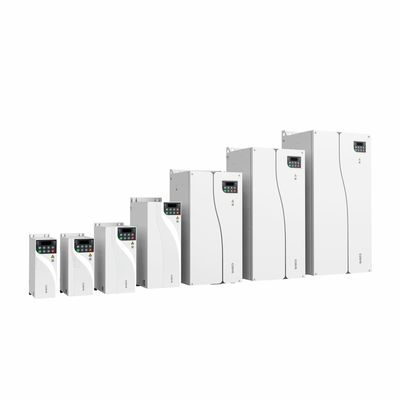

VFD a tre fasi per motori asincroni da 380V a 480V gamma di potenza 0,4 kW a 500 kW tensione di ingresso Uin 200V-240V/380V-480V/500V-690V

  • Three-Phase VFD for 380V-480V Asynchronous Motors Power Range 0.4kW-500kW Input Voltage Uin 200V-240V/380V-480V/500V-690V
  • Three-Phase VFD for 380V-480V Asynchronous Motors Power Range 0.4kW-500kW Input Voltage Uin 200V-240V/380V-480V/500V-690V
  • Three-Phase VFD for 380V-480V Asynchronous Motors Power Range 0.4kW-500kW Input Voltage Uin 200V-240V/380V-480V/500V-690V
  • Three-Phase VFD for 380V-480V Asynchronous Motors Power Range 0.4kW-500kW Input Voltage Uin 200V-240V/380V-480V/500V-690V
  • Three-Phase VFD for 380V-480V Asynchronous Motors Power Range 0.4kW-500kW Input Voltage Uin 200V-240V/380V-480V/500V-690V
Luogo di origine CINESE
Marca COENG
Certificazione CE
Numero di modello HV300
Quantità di ordine minimo 1
Imballaggi particolari Scatole di legno
Tempi di consegna giorni 10-30working
Termini di pagamento L/C, T/T, Western Union
Capacità di alimentazione 20000SETS/YEAR

Contattimi gratis campioni e buoni.

WhatsApp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Se avete di preoccupazione, forniamo la guida in linea di 24 ore.

x
Dettagli
Distanza di potenza 0.4kW~500kW Voltaggio di ingresso Uin 200V (-15%) ~ 240V (+10%) 1PH/3PH 380V (-15%) ~ 480V (+10%) 3PH 500V 500V (-15%) ~ 690V (+10%) 3PH
Frequenza di ingresso 50Hz/60Hz±5% Interfaccia di comunicazione RS485, RJ45
Protocollo di comunicazione Modbus RTU Umidità < 90% RH, senza condensazione
Temperatura di operazione -20°C~+40°C (Operazione a 40°C~55°C)
Evidenziare

0.4kW VFD trifase

,

VFD trifase da 500 kW

,

480V VFD trifase
Lasciate un messaggio
Descrizione di prodotto

Caratteristiche delle prestazioni



Alta affidabilità



• Innovativo condotto d'aria indipendente,proteggere l'inverter dalle polveri e da qualsiasi altra cosa
• Applicazione di un software di simulazione termica efficiente e preciso
• adozione di tecnologie e attrezzature avanzate per la verifica termica e la convalida
• Procedura rigorosa di prova a pieno carico e sovraccarico
• Tutti i prodotti che superano la prova di invecchiamento con carico ad alta temperatura prima di essere esposti al lavoro
• Processo di spruzzatura automatica di vernice a tre prove



Alta adattabilità



• Ampia gamma di tensione, trifase 380V ~ 480V
• Filtro C3 integrato
• Disegno di messa a terra EMC semplice e facile da usare
• Disegno a forma di libro con un volume inferiore del 40% rispetto ai modelli tradizionali
• Supporto all'installazione di inverter multipli fianco a fianco



Prestazioni eccezionali



• Supporto per il controllo dell'azionamento di motori asincroni trifasici
• Supporto per il controllo V/F, controllo vettoriale a circuito aperto
• Funzioni complete di regolazione automatica del motore, incluse la regolazione automatica dinamica, statica e statica+dinamica



Diverse funzioni di espansione



• Carte di espansione per terminali di I/O opzionali
• Supporto per Profibus-DP, Profinet IO, CANopen, Modbus TCP/IP, Ethercat, EtherNet/IP e altre comunicazioni bus



Facilità d'uso specifica del settore



• I modelli da 22 kW in giù sono dotati di un'unità di frenata integrata di serie, mentre i modelli da 30 kW a 560 kW ne dispongono opzionalmente
• Controllo PID di processo di supporto che può essere applicato nel controllo della temperatura costante, nel controllo della pressione costante e nel controllo della tensione
• supporto della funzione oscillare che può essere applicata nelle industrie della fibra e del tessile
• Supporto della profondità PWM casuale per ridurre il rumore del motore
• Supporto V/F Supporto modalità di separazione a metà e completa di V/F



Debug automatico e rapido



• Supporto per il software di background per la debug rapida
• Supporto per i registri degli eventi e dei guasti



VFD a tre fasi per motori asincroni da 380V a 480V gamma di potenza 0,4 kW a 500 kW tensione di ingresso Uin 200V-240V/380V-480V/500V-690V 0VFD a tre fasi per motori asincroni da 380V a 480V gamma di potenza 0,4 kW a 500 kW tensione di ingresso Uin 200V-240V/380V-480V/500V-690V 1



Parametri principali



Articolo Descrizione delle specifiche e dati tecnici
Potenza di ingresso/uscita Voltaggio di ingresso Voltaggio di ingresso: da 380V (-15%) a 480V (+10%) Fase: trifase
Frequenza di potenza di ingresso 50 Hz/60 Hz ± 5%
Sballo della tensione di ingresso ≤ 3%
Voltaggio di uscita 0V~Voltaggio di ingresso
Frequenza di uscita 0 ¢ 600 Hz
Funzionamento del controllo principale Tipo di motore Motore asynchrone
Modalità di controllo V/F, OLVC ((Controllo vettoriale a circuito aperto)
Intervallo di velocità 1L'indice di temperatura deve essere compreso tra i seguenti valori:
Torsione di avvio OLVC: 150% ((0,25Hz)
Precisione della coppia ± 5% (OLVC, superiore a 5 Hz)
Torque ripple ≤ ± 5%, in modalità controllo vettoriale
Stabilità della velocità OLVC, 0,2%
Risposta alla coppia ≤ 5 ms, in modalità di controllo vettoriale
Tempo di accelerazione/rallentamento 0.0s~3200.0s; 0.0min~3200.0min
Potenziamento della coppia 00,0% - 30,0%
Capacità di sovraccarico Tipo G: 150% 1min/5min; 180%10s/5min; tipo P: 110% 1min/5min; 150% 10s/5min
Curva V/F Tipo linea retta, tipo a più punti, modalità di separazione a metà V/F, modalità di separazione completa V/F
Risoluzione della frequenza di ingresso Impostazione digitale: 0,01 Hz, impostazione analogica: frequenza massima × 0,025%
Funzioni principali Curva di accelerazione/rallentamento Linea retta e curva S
Semplice PLC, controllo a più velocità 16 segmenti di velocità supportati tramite terminali di controllo
Regolazione automatica della tensione (AVR) Mantenere automaticamente costante la tensione di uscita quando la tensione della rete varia entro un certo intervallo
Controllo della lunghezza fissa Controllo con lunghezza data
PID integrato Forma facilmente un sistema di controllo a circuito chiuso
Commutazione multi-motore Trasferimento tra due gruppi di parametri del motore per il controllo dei due motori
I/O virtuali 8 gruppi di VDI/VDO virtuali, 3 gruppi di IA come DI, che consentono un semplice controllo logico
Controllo della tensione/corrente in eccesso Limitazione automatica della corrente e della tensione durante il funzionamento che impedisce all'inverter di scattare a causa di frequenti sovraccarichi o sovravoltage
Riavvio dopo interruzione di corrente Dopo l'interruzione di corrente e il ripristino, l'inverter attende un tempo prestabilito prima di funzionare automaticamente
Limitazione della corrente rapida Evitare frequenti guasti di sovra corrente nell'inverter
Potenza di ingresso/uscita Metodo di impostazione della frequenza Tastiera; terminale UP/DOWN; multi-referenza; riferimento a impulsi; comunicazione
Termini di ingresso analogici AI1; AI2: 0V~10V/ 0 (4) mA~20 mA
Termini di ingresso digitali DI1-DI5, 5 terminali di ingresso digitali programmabili con isolamento ottico, compatibili con entrambi
input di affondamento/sorgente.
DI5 supporta l'input a impulsi ad alta velocità con una frequenza di ingresso massima di 100 kHz.
terminali di uscita digitale L'uscita del collettore aperto; gamma di tensione di uscita: 0V~24V; capacità di carico corrente: 50mA.
DO1 supporta l'uscita di impulsi ad alta velocità con una frequenza massima di uscita di 100 kHz.
Termini di uscita analogici 1 canale 0V ~ 10V/0(4) mA ~ 20mA
Uscita del relè Contatto di tipo C a 1 canale, NO+NC
Comunicazione Protocolli di comunicazione Modbus RTU (configurazione standard); Profibus-DP; Profinet IO; CANopen; Modbus TCP/IP; Ethercat; EtherNet/IP (configurazione opzionale)
Requisiti ambientali Altezza ≤ 1000m: non è necessario un declassificazione
1000~3000 m: riduzione della corrente aumentata dell'1% per 100 m
Temperatura ambiente -25°C+40°C (Correre con una deformazione consentita tra 40~55)
Umidità 15% ~ 95%, senza condensazione
Vibrazione 3M3, IEC60721-3-3
Temperatura di conservazione -40°C~+70°C
Luogo di installazione All'interno, senza luce solare diretta, senza gas infiammabili e corrosivi, liquidi e particelle conduttive.
Accessori opzionali Carta di espansione della comunicazione, schede di espansione del terminale I/O
Protezioni Protezione contro cortocircuito, sovraccarico, sovraccarico, sovravolta, sottovolta, perdita di fase, sovra-temperatura, guasti esterni, ecc.
Metodo di installazione Dispositivi per la trasmissione di informazioni
Classificazione di protezione IP20
Metodo di raffreddamento raffreddamento dell'aria
