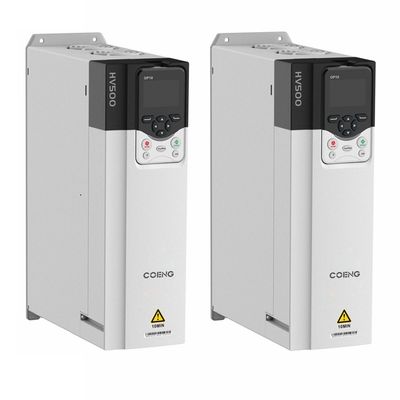

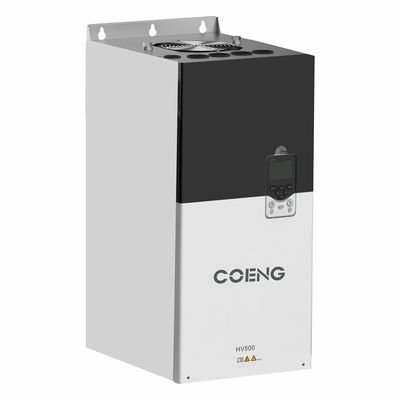

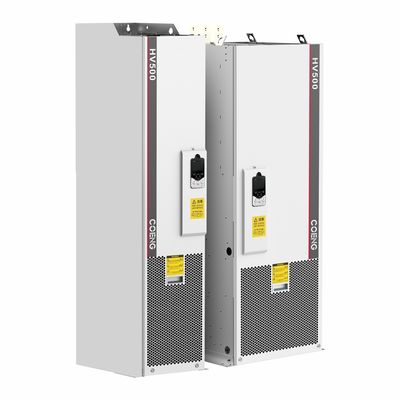

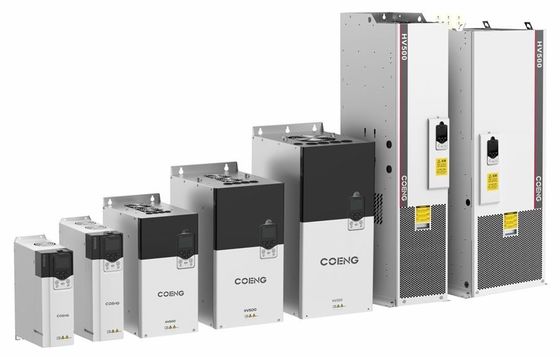

Invertitore a motore singolo per ingegneria a bassa tensione 2.2kW-560kW Frequenza di uscita 0~600Hz Voltaggio di uscita 0V-Voltaggio di ingresso

Dati tecnici

Progetti

Descrizione delle specifiche e dati tecnici

Input di potenza/
uscita

Voltaggio di ingresso

Voltaggio di ingresso: da 380V (-15%) a 480V (+10%) Fase: trifase

Frequenza di potenza di ingresso

50 Hz/60 Hz ± 5%

Sballo della tensione di ingresso

≤ 3%

Voltaggio di uscita

Voltaggio di ingresso OV

Frequenza di uscita

0~600Hz

Tipo di motore

Motore asynchrone

Funzionamento del controllo principale

Modalità di controllo

V/F, OLVC ((Controllo vettoriale a circuito aperto), CLVC ((Controllo vettoriale a circuito chiuso)

Intervallo di velocità

1:10 V/F; 1:100 OLVC; 1:1000 CLVC

Torsione di avvio

OLVC: 150% ((0,5Hz), CLVC: 200% ((OHz)

Precisione della coppia

≤ ± 5%, in modalità di controllo vettoriale

Torque ripple

≤ ± 5%, in modalità di controllo vettoriale

Stabilità della velocità

OLVC, 0,2%; CLVC: 0,1%

Risposta alla coppia

≤ 5 ms, in modalità di controllo vettoriale

Tempo di accelerazione/rallentamento

0.0s~3200.0s; 0.0min~3200.0min

Potenziamento della coppia

00,0% - 30,0%

Capacità di sovraccarico

Modello G: 150% 1min/5min; 180% 10s/5min; modello P: 110% 1min/5min; 150% 10s/5min

Curva V/F

Tipo linea retta, tipo a più punti, modalità di separazione a metà V/F, modalità di separazione completa V/F

Risoluzione della frequenza di ingresso

Impostazione digitale: 0.01Hz, impostazione analogica: 0.01Hz

Curva di accelerazione/rallentamento

Linea retta e curva S

Funzioni principali

Semplice PLC, controllo a più velocità

16 segmenti di velocità supportati tramite terminali di controllo

Regolazione automatica della tensione (AVR)

Mantenere automaticamente costante la tensione di uscita quando la tensione della rete varia entro un certo intervallo

Controllo della lunghezza fissa

Controllo della lunghezza fissa

PID integrato

Forma facilmente un sistema di controllo a circuito chiuso

Commutazione multi-motore

Trasferimento tra due gruppi di parametri del motore per il controllo dei due motori

I/O virtuali

Otto gruppi di DI/DO virtuali che consentono un semplice controllo logico

Controllo della tensione/corrente in eccesso

Limitazione automatica della corrente e della tensione durante il funzionamento che impedisce all'inverter di scattare a causa di frequenti sovraccarichi o sovravoltage

Riavvio dopo un guasto di corrente

Dopo l'interruzione di corrente e il ripristino, l'inverter attende per un tempo prestabilito prima di funzionare automaticamente

Limitazione della corrente rapida

Evitare frequenti guasti di sovra corrente nell'inverter

Metodo di impostazione della frequenza

tastiera; terminale UP/DOWN; multi-referenza; riferimento pulsante; comunicazione

Potenza di ingresso/uscita

terminali di ingresso analogici

AI1; AI2: 0V~10V/ 0 (4) mA~20 mA

terminali di ingresso digitali

DI1-DI5, 5 terminali di ingresso digitali programmabili con isolamento ottico, compatibili con entrambi
input di affondamento/sorgente.
DI5 supporta l'input a impulsi ad alta velocità con una frequenza di ingresso massima di 100 kHz.

terminali di uscita digitale

L'uscita del collettore aperto; gamma di tensione di uscita: 0V~24V; capacità di carico corrente: 50mA.
DO1 supporta l'uscita di impulsi ad alta velocità con una frequenza massima di uscita di 100 kHz.

Termini di uscita analogici

1 canale 0V ~ 10V/0(4) mA ~ 20mA

Uscita del relè

Contatto di tipo C a 1 canale, NO+NC

Comunicazione

Protocolli di comunicazione

Modbus RTU (configurazione standard); Profibus-DP; Profinet IO; CANopen; Modbus TCP/IP; Ethercat; EtherNet/IP (configurazione opzionale)

Ambiente
requisiti

Altezza

≤ 1000m: non è necessario un declassificativo
1000-3000 m: riduzione dell'1% per 100 m aumentata

Temperatura ambiente

-25°C+40°C (Correre con una deformazione consentita tra 40~55)

Umidità

15% ~ 95%, senza condensazione

Vibrazione

3M3, IEC60721-3-3

Temperatura di conservazione

-40°C~+70°C

Luogo di installazione

All'interno, senza luce solare diretta, privo di gas infiammabili, corrosivi, liquidi e conduttori
particelle.

Accessori opzionali

Carta di codifica, carta di espansione della comunicazione, carta di espansione IO

Protezioni

Protezione contro cortocircuito, sovraccarico, sovraccarico, sovravolta, sottovolta, perdita di fase,
eccesso di temperatura, guasti esterni, ecc.

Metodo di installazione

Dispositivi per la trasmissione di informazioni

Classificazione di protezione

IP20

Metodo di raffreddamento

raffreddamento dell'aria
