Risparmio energetico VFD affidabile per il controllo del motore elettrico con interfaccia di comunicazione RS485 nella gamma di potenza 0,4kW-500kW
| Luogo di origine | Cina |
|---|---|
| Marca | COENG |
| Certificazione | CE |
| Numero di modello | HV300 |
| Quantità di ordine minimo | 1 |
| Imballaggi particolari | Scatole di legno |
| Tempi di consegna | giorni 10-30working |
| Termini di pagamento | L/C, T/T, Western Union |
| Capacità di alimentazione | 20000SETS/YEAR |
Contattimi gratis campioni e buoni.
WhatsApp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Se avete di preoccupazione, forniamo la guida in linea di 24 ore.
xDettagli
| Distanza di potenza | 0.4kW~500kW | Voltaggio di ingresso Uin | 200V (-15%) ~ 240V (+10%) 1PH/3PH 380V (-15%) ~ 480V (+10%) 3PH 500V 500V (-15%) ~ 690V (+10%) 3PH |
|---|---|---|---|
| Frequenza di ingresso | 50Hz/60Hz±5% | Interfaccia di comunicazione | RS485, RJ45 |
| Protocollo di comunicazione | Modbus RTU | umidità | < 90% RH, senza condensazione |
| Temperatura di operazione | -20°C~+40°C (Operazione a 40°C~55°C) | ||
| Evidenziare | VFD di controllo del motore elettrico,Interfaccia di comunicazione RS485 VFD,0.4 kW-500 kW VFD |
||
Descrizione di prodotto
Ottimizzate l'utilizzo dell'energia: Scopri il potere degli azionamenti a frequenza variabile!
Invertitore a frequenza variabileDescrizione del prodotto

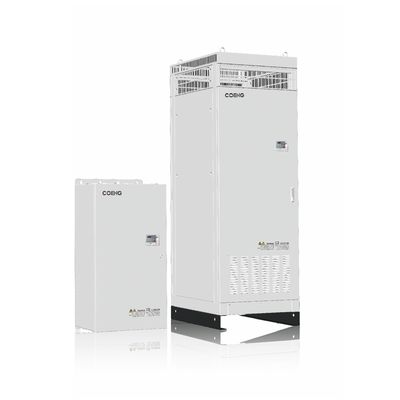

L'inverter della serie HV350 è un inverter vettoriale di uso generale recentemente sviluppato.I principi di progettazione delle funzioni software abbondanti, migliori prestazioni e maggiore affidabilità, questo inverter presenta un volume più piccolo con una migliore espansione, più funzioni di comunicazione e un funzionamento più facile.
Invertitore a frequenza variabileCaratteristiche del prodotto
Progettazione di un modulo IGBT intelligente per la protezione termica
- Modello di temperatura di giunzione dinamica integrato, monitoraggio della temperatura di giunzione IGBT in tempo reale.
- Unico cortocircuito e circuito attraverso la tecnologia di protezione, proteggere la sicurezza del sistema.
- Ritardare il ripristino della protezione da sovraccarico, sopprimere la sovraccarica
Disegno di stabilità del controllo dell'azionamento IGBT adattivo
- Piattaforma di progettazione di stabilità del modulo IGBT auto-sviluppata e affidabile.
- In grado di ottenere i principali parametri nel processo di apertura/chiusura IGBT, per valutare la funzione e le prestazioni della scheda di azionamento IGBT.
- In grado di valutare la ragionevolezza della progettazione del modulo IGBT, di garantire che la progettazione del sistema di alimentazione del prodotto sia sicura e affidabile, di garantire il funzionamento stabile del sistema di alimentazione.
Potentissimi strumenti per il PC ️ HVManager, fornisce programmazione, impostazione, debug, monitoraggio e altre funzioni
- Monitorare lo stato del VFD in tempo reale.
- Funzione completa di impostazione dei parametri, facile da debuggare dall'utente.
Tutte le serie hanno un filtro EMC integrato (l'utente può scegliere)
- L'utilizzatore può disconnettere il filtro EMC dal foglio corto nell'immagine, utilizzato principalmente nelle situazioni che richiedono l'installazione di RCD e la corrente di perdita inferiore a 30mA.
Funzione di progettazione modulare, ha sia i vantaggi dei modelli europei e modelli giapponesi
- Facile da impostare come i modelli giapponesi, ha anche forti espansioni funzionali come i modelli europei.
- Interfaccia RS485 doppia, interfaccia A, B opzionale e interfaccia RJ45
I modelli da 4 kW in su sono configurati come reattore a corrente continua standard
- Ridurre del 50% il tasso di distorsione corrente.
- Inibire l'impatto della griglia, proteggere il ponte dirittore.
- Aumentare il fattore di potenza del lato di ingresso.
- Aumentare l'efficienza complessiva e la stabilità termica del VFD.
- Inibire l'effetto di armoniche più elevate del lato di ingresso sul VFD, ridurre la trasmissione esterna e le interferenze da radiazioni.
Comunicazione Profibus
- Comodo per le comunicazioni.
- Buona adattabilità ambientale.
- Supporto di cinque formati di comunicazione dati PPO (PPO1 ~ PPO5).
Moduli di logica e aritmetica potenti integrati, supporto DIY personalizzato per funzioni speciali
- PLC semplificato integrato, i terminali di controllo possono essere personalizzati, l'utente può progettare la modalità di funzionamento in base alle sue esigenze speciali.
Può impostare i terminali DI di perdita e modalità sorgente per codice di funzione
- La porta comune di ingresso DI può scegliere 0V o 24V, il valore predefinito di fabbrica è 0V, l'utente può selezionare impostando il parametro P09.21P09.21 = 0 significa che la porta comune è 0V, P09.21 = 1 significa che la porta comune è 24V.
Modulo di controllo PID integrato
- Realizzare il controllo a circuito chiuso di temperatura, pressione, flusso e altri segnali, aumentare la stabilità e la precisione della produzione.
Può guidare due diversi motori in modalità di controllo vettoriale
- Può memorizzare due serie di parametri del motore e può cambiare flessibilità nella situazione in cui non è necessario eseguire due motori allo stesso tempo, per risparmiare costi, ridurre l'occupazione dello spazio.
Applicazione tipica

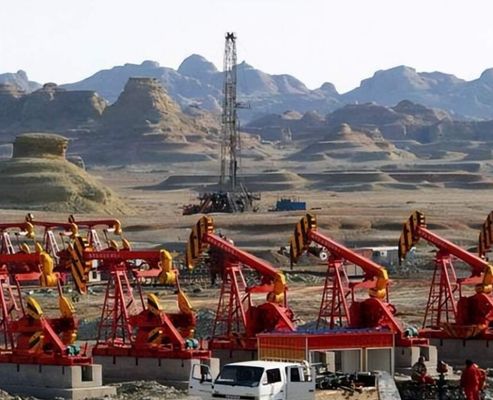

Unità di pompaggio del giacimento petrolifero
- Vantaggio tecnico: ampio raggio di tensione, forte adattabilità alla rete dura Bassa corrente di avvio, velocità regolare, piccolo impatto sulla rete Filtro EMC integrato, reattore DC configurato standard, bassa radiazione.

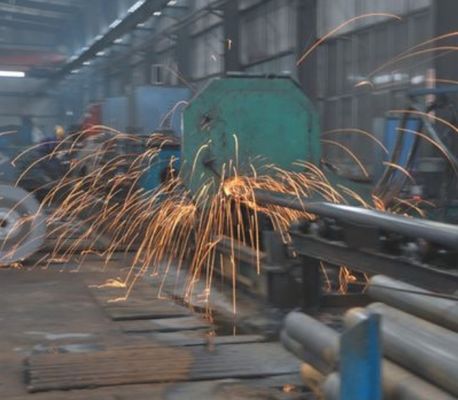

Serratura a freddo per impianti siderurgici
- Vantaggio tecnico: elevata capacità di sovraccarico, capacità di risposta ad alta velocità; adattamento alle elevate temperature e alle elevate esigenze di protezione nelle officine siderurgiche; supporto alla rete DP Profibus.

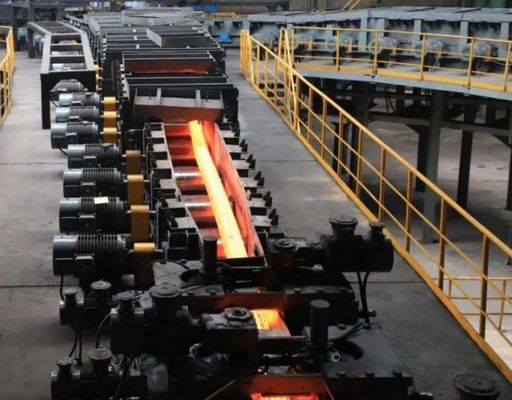

Rollatore per impianti di acciaio
- Vantaggio tecnico: adattabile a operazioni di accelerazione e decelerazione reciproche.Adattarsi alle elevate temperature e alle elevate esigenze di protezione nelle officine siderurgiche.
Specifica tecnica dell'inverter a frequenza variabile
| Potenza di ingresso/uscita | Voltaggio di ingresso U in | 200V (-15%) ~ 240V (+10%) 1PH/3PH 380V (-15%) ~ 480V (+10%) 3PH 500V 500V (-15%) ~ 690V (+10%) 3PH |
|
| Frequenza di ingresso | 50Hz/60Hz±5% | ||
| Sbilancio massimo dell'offerta | ≤ 3% | ||
| Voltaggio di uscita | 0V ~ Uin | ||
| Frequenza di uscita | 0 Hz ~ 300 Hz | ||
| Intervallo di potenza | 0.4kW ~ 500kW | ||
| Performance del controllo principale | Controllo della tensione | V/F, OLVC (Controllo vettoriale in loop aperto) | |
| Regolare la velocità | 100 (OLVC), 1:50 (V/F) | ||
| Torsione di avvio | 0.5Hz: 150% (OLVC), 1Hz: 150% (OLVC) | ||
| Accuratezza della coppia | ≤ 5% (OLVC) | ||
| Pulsazione della coppia | ≤ 2% (OLVC) | ||
| Velocità di funzionamento costante | ≤ 1% n0 (condizione nominale) | ||
| Risoluzione | 0.01Hz (digit), 0,1% × Max. frequenza (analogico) | ||
| Potenziamento della coppia | 0.1s ~ 3600min | ||
| Potenziamento della coppia | 00,1% ~ 30,0% | ||
| Sovraccarico | Tipo E, G: corrente nominale di uscita del 150%, 1 minuto Tipo P: corrente nominale di uscita del 110%, 1 minuto | ||
| V/F | 4 tipi: V/F (l'utente può programmare) e rampa (2.0 potenza, 1.7 potenza, 1.2 potenza) | ||
| Freccaggio a corrente continua | Frequenza di iniezione: 0.0% ~ 100.0% Frequenza massima Corrente di iniezione: 0.0% ~ 300.0% Corrente nominale Tempo di iniezione: 0.00s ~ 60.00s | ||
| Freno dinamico | I modelli da 22 kW in giù hanno un'unità di frenatura integrata Tensione continua di frenata dinamica predefinita: 390V (prodotti a livello di tensione di 220V) 780V (prodotti a livello di tensione di 380V) 1125V (prodotti a livello di tensione di 690V) |
||
| Correre | Frequenza di corsa: 0,00Hz ~ frequenza massima Tempo di intervallo di corsa: 0,1 s ~ 600,0 s |
||
| Preselezione | 16 velocità predefinite (decise dai terminali di controllo) | ||
| AVR | Mantenere la tensione di uscita del motore V/F quando la tensione di alimentazione di ingresso è cambiata | ||
| Funzione speciale di controllo | PID integrato | Costruire un sistema di controllo a circuito chiuso facilmente | |
| PMSM Funzione di avviamento morbido | Quando guida il PMSM (magnete permanente motore sincrono) alla frequenza della rete, l'interruttore agirà per ottenere l'alimentazione dalla rete senza impatto di corrente e il VFD smetterà di funzionare | ||
| blocchi di funzioni avanzate | 2 blocchi di controllo logico programmabili, 1 programmabile binario- decimale blocchi di conversione, 2 blocchi di confronto programmabile, 3 blocchi di aritmetica programmabile, facile da sviluppare funzioni avanzate | ||
| Funzione di ingresso/uscita | Fonte di riferimento | Numero: tastiera, terminale UP/DOWN, velocità prestabilita, impulso, comunicazione | |
| Analogo: AI1: 0V ~ 10V, 0(4)mA ~ 20mA. AI2: 0V ~ 10V | |||
| Modalità di funzionamento | Tastiera, terminale di controllo, comunicazione | ||
| Termini di ingresso digitali | DI1 ~ DI7: terminali programmabili a 7 vie, pos. e nega. è opzionale logicamente, e DI6 può essere impostato come ingresso di impulso, 0Hz ~ 60Hz; DI7 può essere ingresso di impulso ad alta frequenza (1kHz ~ 50.0 kHz) o ingresso del termistor PTC | ||
| Termini di uscita digitale | DO1 ~ DO2: terminali di uscita digitali programmabili in 2 vie, corrente di uscita massima: 50mA (ogni direzione), DO2 può essere il terminale per l'impulso di uscita (0,1kHz ~ 50,0kHz ), e l'uscita PWM (10kHz) | ||
| Terminale di uscita analogica | AO1: terminale di uscita analogica programmabile, 0V-10V, 0 ((4) mA ~ 20 mA. | ||
| Uscita del relè | 2 relè aperti normali programmabili, dati del contattore:AC250V/2A ((COSφ=1), AC250V/1A ((COSφ=0,4), DC30V/1A | ||
| Comunicazione | Interfaccia | RS485, RJ45 | |
| Protocollo | Modbus RTU | ||
| Ambiente | Altezza | 1000m nominale, 1000m-3000m, riduzione della corrente nominale dell'1% per 100m | |
| Temperatura di funzionamento | -20 °C~+40 °C (operazione con derating a 40 °C~55 °C) | ||
| Umidità | < 90% RH, senza condensazione | ||
| Vibrazione | < 5,9 m/s2 (0,6 g) | ||
| Temperatura di conservazione | -40 °C~+70 °C | ||
| Ambiente dell'operazione | All'interno, senza luce solare diretta, non infiammabile, senza gas e liquidi corrosivi, senza contaminazione da materiale elettricamente conduttivo | ||

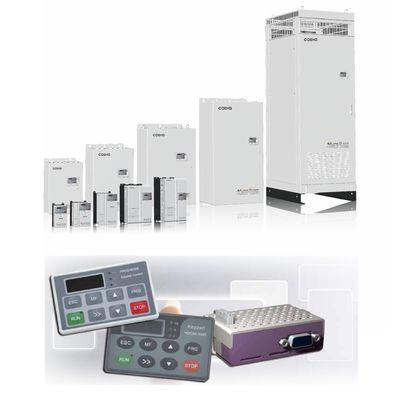

| Moduli opzionali | HV232, HVUSB, modulo Profibus, tastiera pallet, HV-Manager (strumenti per PC), modulo di rilevamento di tensione trifase | ||
| Funzione di protezione | Mancanza di uscita, sovra corrente, sovra carico, sovra tensione, sotto tensione, perdita di fase, sovra calore, trip esterno, ecc. | ||
| Efficienza | 1.5kW e inferiore: ≥89% 2,2kW ~ 22kW: ≥93% 30 kW o più: ≥95% |
||
| Metodo di montaggio | Installazione del gabinetto, attraverso il pannello, montaggio superficiale | ||
| Protezione contro l'ingresso | IP20, IP21 (aggiungendo un dispositivo opzionale) | ||
| Metodo di raffreddamento | 220V/0.4kW ((0.5hp) modello è naturale fresco, altri sono forzati aria fresca | ||
