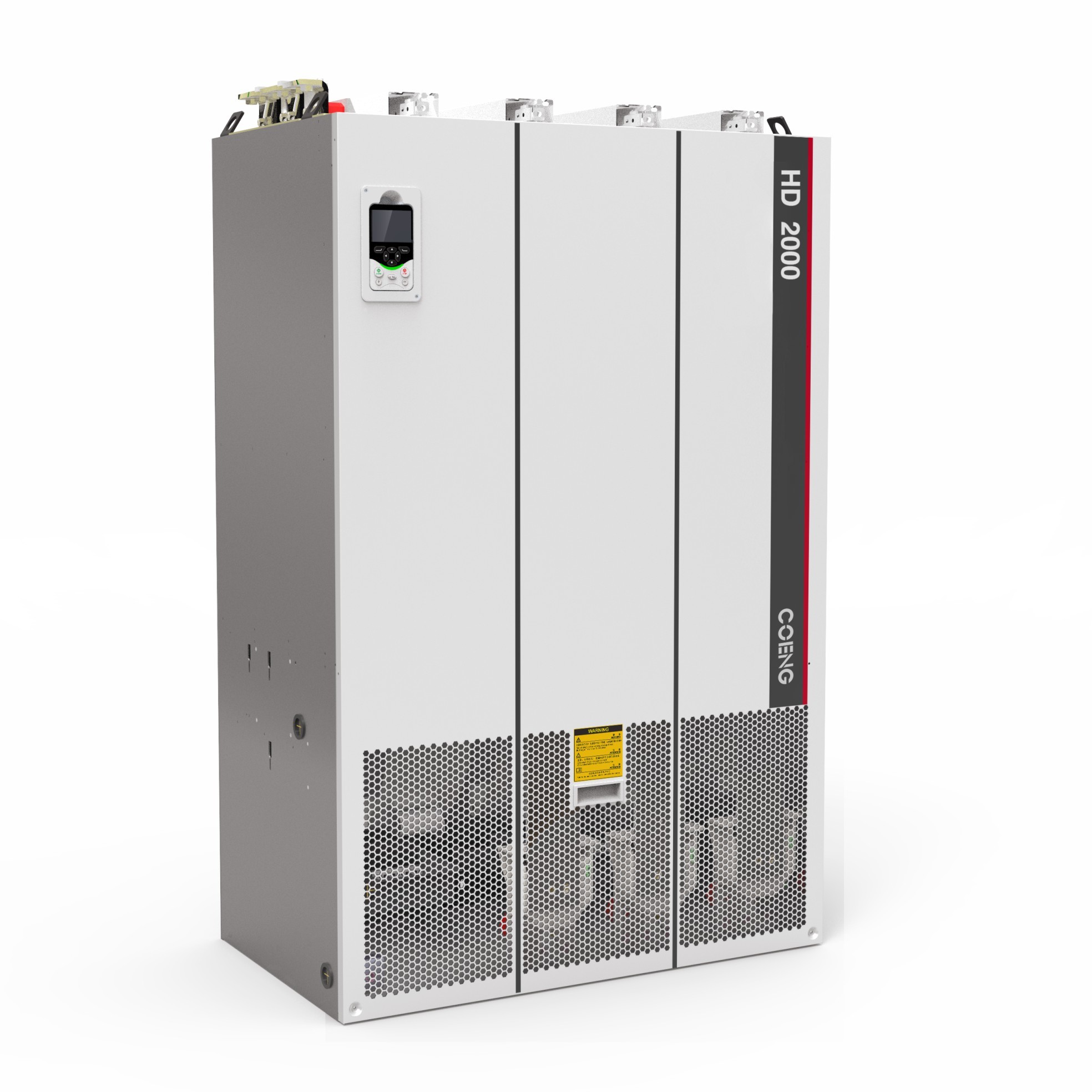

400V 690V 1140V 1380V Motor drive VFD Inverter versatile modulare

  • 400V 690V 1140V 1380V Motor Drive VFD Inverter Versatile Modular
Luogo di origine Cina
Marca COENG
Certificazione CE
Numero di modello HD2000-C-10-2
Quantità di ordine minimo 1
Imballaggi particolari Scatola di legno
Tempi di consegna giorni 7-30working
Termini di pagamento L/C, T/T, Western Union
Capacità di alimentazione 20000SETS/YEAR

Contattimi gratis campioni e buoni.

WhatsApp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Se avete di preoccupazione, forniamo la guida in linea di 24 ore.

x
Dettagli
Dispositivi mono/multi Sistema flessibile con unità/armadi che supportano due/quattro quadranti Progettazione modulare Consente la flessibilità delle applicazioni e l'integrazione completa del sistema
Unità di rettificatore Unità di raddrizzatore PWM di base/intelligente per la conversione versatile di potenza Max. Potenza per singola unità 1400kW ( raffreddato ad aria), 2800kW (raffreddato a liquido)
Livelli di tensione 400V, 690V, 1140V, 1380V Potenza di funzionamento parallelo massima 11200kW (raffreddato ad aria), 22400kW (raffreddato a liquido)
Evidenziare

Invertitore VFD a motore 1380V

,

Invertitore VFD a trazione 1380V

,

VFD del motore da 400 V
Lasciate un messaggio
Descrizione di prodotto
400V 690V 1140V1380V Motor Drive VFD Inverter Modulare versatile progettato per scenari di azionamento complessi

Descrizione dell'inverter VFD a motore

The HD2000 400V 690V 1140V1380V motor drive VFD inverter is a comprehensive power solution that encompasses single-drive AC-DC-AC variable frequency drive units and DC/AC common DC bus multi-drive motor drive units, tutti comodamente confezionati in armadi.

Le unità di azionamento a frequenza variabile AC-DC-AC a trazione singola sono progettate per convertire in modo efficiente la corrente alternata (AC) in corrente continua (DC) e poi di nuovo in corrente alternata,che consentono un controllo preciso della velocità e della coppia dei motori collegatiQueste unità sono idonee per applicazioni che richiedono un controllo motore individuale.



D'altra parte, le unità di azionamento del motore multi-azionamento del bus CC comune DC/AC sono ottimizzate per scenari in cui più motori devono essere azionati in modo sincronizzato.Queste unità forniscono una soluzione conveniente e che consente di risparmiare spazio per le installazioni a più motori..



Entrambi i tipi di unità di propulsione sono ospitati all'interno di armadi, garantendo una facile installazione e protezione contro i fattori ambientali.Questo approccio integrato consente di semplificare l'implementazione del sistema e semplifica i processi di manutenzione e di risoluzione dei problemi.

Con l'inverter VFD HD2000 400V 690V 1140V1380V a motore, gli utenti possono beneficiare della versatilità e della flessibilità di un sistema mono/multipropulsore,consentendo loro di gestire in modo efficiente vari scenari di guida complessi.



Specifica dell'inverter VFD a motore

Inversione Voltaggio di ingresso nominale 44210 Vdc 780 Vdc,6550Vdc 1100Vdc,9- 488 Vdc 2200 Vdc.
A:1488Vdc~2200Vdc
Voltaggio di uscita 0 ~ Voltaggio di ingresso AC del raddrizzatore
Frequenza di uscita 0 ~ 500 Hz
Intervallo di velocità V/F:1:50 OLVC:100 CLVC:1:1000
Stabilità della velocità OLVC:00,2% CLVC:0.01%
Variazioni di velocità OLVC:00,2% CLVC:00,1%
Torsione di avvio OLVC:150% ((0,5 Hz) CLVC:200% ((0 Hz)
Controllo della coppia V/F: OLVC non supportato:CLVC supportato: supportato
Accuratezza della coppia OLVC:5% CLVC:5%
Tempo di risposta della coppia OLVC:5ms CLVC:5ms
Tempo di risposta di velocità OLVC:100 ms CLVC:100 ms
Equivalente di caduta dinamica della velocità OLVC:00,5%*s CLVC:00,3%*s
Condizioni ambientali Temperatura -15°C ~ +40°C Senza riduzione, si applica una riduzione di +40°C ~ +55°C
Umidità 5% ~ 95% di Mon-condensato
Altezza ≤ 4000m, si applica la riduzione da 2000m a 4000m
Dati meccanici Performance anti-vibrazione Conforme alla norma IEC 60721-3-3:2002
Livello di protezione IP00 / IP20 / IP40
Livello di sicurezza Conforme alla norma UL 508C-2004
Metodo di raffreddamento raffreddato ad aria, raffreddato ad acqua
Scarica le specifiche dettagliate  Specifica HD2000.pdf


Vantaggi dell'inverter VFD a trazione motrice

  • Sistema versatile a trazione singola/multi-trazione: l'inverter VFD a trazione motrice HD2000 400V 690V 1140V1380V offre la flessibilità di funzionare come sistema a trazione singola o multi-trazione,consentendogli di adattarsi a vari requisiti applicativiPuò essere configurato con due o quattro quadranti, offrendo opzioni di controllo migliorate.



  • Progettazione modulare per la flessibilità dell'applicazione: la progettazione modulare dell'inverter VFD HD2000 400V 690V 1140V1380V consente una facile personalizzazione e integrazione in diversi sistemi.Permette un'integrazione senza soluzione di continuità con altri componenti, migliorando le prestazioni e l'adattabilità complessive del sistema.



  • Unità rettificatrici complete: l'inverter VFD HD2000 400V 690V 1140V1380V a motore dispone di una gamma di unità rettificatrici tra cui opzioni Basic, Smart e PWM.Questa selezione completa garantisce una conversione di potenza precisa ed efficiente, su misura per esigenze specifiche di applicazione.



  • Capacità di potenza elevata: con una potenza unica massima di 1400kW (raffreddato ad aria) e 2800kW (raffreddato a liquido), l'HD2000 può gestire esigenze di potenza elevate,fornire prestazioni affidabili in condizioni difficili.



  • Ampia gamma di tensione: l'HD2000 supporta più livelli di tensione, tra cui 400V, 690V, 1140V e 1380V. Questa versatilità consente la compatibilità con vari sistemi di alimentazione,ampliare la sua applicabilità in diversi settori.



  • Funzionamento parallelo scalabile: L'inverter VFD HD2000 400V 690V 1140V1380V a motore azionato consente un funzionamento parallelo con una elevata potenza massima di 11200kW (raffreddato ad aria) e 22400kW (raffreddato a liquido).Questa scalabilità facilita il funzionamento sincronizzato di più unità, migliorando le prestazioni e l'efficienza del sistema.



  • Compatibilità del motore: L'inverter VFD HD2000 400V 690V 1140V1380V è compatibile con vari tipi di motori, tra cui motori a induzione asincroni, motori sincroni a magnete permanente,con una tensione di 1000 V o piùQuesto ampio supporto motore garantisce la compatibilità con diverse applicazioni a motore.



  • Moduli di controllo avanzati: l'inverter VFD HD2000 400V 690V 1140V1380V a motore offre più modalità di controllo, tra cui V/F, controllo vettoriale a circuito chiuso (CLVC) e controllo vettoriale a circuito aperto (OLVC).Queste opzioni di controllo forniscono un controllo preciso del motore e l'ottimizzazione per i diversi requisiti operativi.



  • Opzioni di raffreddamento efficienti: l'inverter VFD HD2000 400V 690V 1140V1380V è disponibile sia in varianti raffreddate ad aria (configurazione standard) che raffreddate a liquido (L).Questa flessibilità nelle modalità di raffreddamento garantisce un'efficiente dissipazione del calore e un funzionamento affidabile in vari ambienti.

Motor drive VFD Inverter Applicazione tipica

400V 690V 1140V 1380V Motor drive VFD Inverter versatile modulare 0

L'inverter VFD HD2000 400V 690V 1140V1380V a motore si distingue per la sua configurazione versatile del sistema, il design modulare, le unità di raddrizzatore complete, l'elevata capacità di potenza, l'ampia gamma di tensione,scalabilità, compatibilità motore, modalità di controllo avanzate e opzioni di raffreddamento efficienti.
