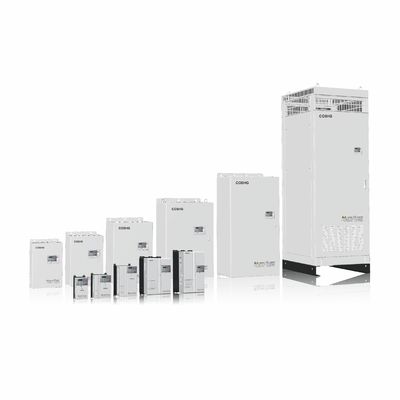

HV300 Scopo generale Invertitore a frequenza variabile da 0,4 kW a 500 kW

  • HV300 General Purpose 0.4kW To 500kW Variable Frequency Inverter Common Motor Drive Vector Frequency Inverter
Luogo di origine Cina
Marca COENG
Certificazione CE
Numero di modello HV300
Quantità di ordine minimo 1
Imballaggi particolari Scatola di legno
Tempi di consegna giorni 10-30working
Termini di pagamento L/C, T/T, Western Union
Capacità di alimentazione 20000SETS/YEAR

Contattimi gratis campioni e buoni.

WhatsApp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Se avete di preoccupazione, forniamo la guida in linea di 24 ore.

x
Dettagli
Distanza di potenza 0.4kW~500kW Voltaggio di ingresso Uin 200V (-15%) ~ 240V (+10%) 1PH/3PH 380V (-15%) ~ 480V (+10%) 3PH 500V 500V (-15%) ~ 690V (+10%) 3PH
Frequenza di ingresso 50Hz/60Hz±5% Interfaccia di comunicazione RS485, RJ45
Protocollo di comunicazione Modbus RTU umidità < 90% RH, senza condensazione
Temperatura di operazione -20°C~+40°C (Operazione a 40°C~55°C)
Evidenziare

Invertitore a frequenza variabile da 500 kW

,

Motore comune inverter a frequenza variabile

,

Invertitore di frequenza del motore motore
Lasciate un messaggio
Descrizione di prodotto

HV300 Invertitore a frequenza variabile da 0,4 kW a 500 kW

Invertitore a frequenza variabileDescrizione del prodotto

L'inverter della serie HV350 è un inverter vettoriale di uso generale recentemente sviluppato.I principi di progettazione delle funzioni software abbondanti, migliori prestazioni e maggiore affidabilità, questo inverter presenta un volume più piccolo con una migliore espansione, più funzioni di comunicazione e un funzionamento più facile.

Invertitore a frequenza variabileCaratteristiche del prodotto

Progettazione di un modulo IGBT intelligente per la protezione termica
  • Modello di temperatura di giunzione dinamica integrato, monitoraggio della temperatura di giunzione IGBT in tempo reale.
  • Unico cortocircuito e circuito attraverso la tecnologia di protezione, proteggere la sicurezza del sistema.
  • Ritardare il ripristino della protezione da sovraccarico, sopprimere la sovraccarica

Disegno di stabilità del controllo dell'azionamento IGBT adattivo
  • Piattaforma di progettazione di stabilità del modulo IGBT auto-sviluppata e affidabile.
  • In grado di ottenere i principali parametri nel processo di apertura/chiusura IGBT, per valutare la funzione e le prestazioni della scheda di azionamento IGBT.
  • In grado di valutare la ragionevolezza della progettazione del modulo IGBT, di garantire che la progettazione del sistema di alimentazione del prodotto sia sicura e affidabile, di garantire il funzionamento stabile del sistema di alimentazione.
HV300 Scopo generale Invertitore a frequenza variabile da 0,4 kW a 500 kW 0
Potentissimi strumenti per il PC ️ HVManager, fornisce programmazione, impostazione, debug, monitoraggio e altre funzioni
  • Monitorare lo stato del VFD in tempo reale.
  • Funzione completa di impostazione dei parametri, facile da debuggare dall'utente.
Tutte le serie hanno un filtro EMC integrato (l'utente può scegliere)
  • L'utilizzatore può disconnettere il filtro EMC dal foglio corto nell'immagine, utilizzato principalmente nelle situazioni che richiedono l'installazione di RCD e la corrente di perdita inferiore a 30mA.
HV300 Scopo generale Invertitore a frequenza variabile da 0,4 kW a 500 kW 1
Funzione di progettazione modulare, ha sia i vantaggi dei modelli europei e modelli giapponesi
  • Facile da impostare come i modelli giapponesi, ha anche forti espansioni funzionali come i modelli europei.
  • Interfaccia RS485 doppia, interfaccia A, B opzionale e interfaccia RJ45
HV300 Scopo generale Invertitore a frequenza variabile da 0,4 kW a 500 kW 2
I modelli da 4 kW in su sono configurati come reattore a corrente continua standard
  • Ridurre del 50% il tasso di distorsione corrente.
  • Inibire l'impatto della griglia, proteggere il ponte dirittore.
  • Aumentare il fattore di potenza del lato di ingresso.
  • Aumentare l'efficienza complessiva e la stabilità termica del VFD.
  • Inibire l'effetto di armoniche più elevate del lato di ingresso sul VFD, ridurre la trasmissione esterna e le interferenze da radiazioni.
Comunicazione Profibus
  • Comodo per la comunicazione.
  • Buona adattabilità ambientale.
  • Supporto di cinque formati di comunicazione dati PPO (PPO1 ~ PPO5).
Moduli di logica e aritmetica potenti integrati, supporto DIY personalizzato per funzioni speciali
  • PLC semplificato integrato, i terminali di controllo possono essere personalizzati, l'utente può progettare la modalità di funzionamento in base alle sue esigenze speciali.
HV300 Scopo generale Invertitore a frequenza variabile da 0,4 kW a 500 kW 3
Può impostare i terminali DI di perdita e modalità sorgente per codice di funzione
  • La porta comune di ingresso DI può scegliere 0V o 24V, il valore predefinito di fabbrica è 0V, l'utente può selezionare impostando il parametro P09.21P09.21 = 0 significa che la porta comune è 0V, P09.21 = 1 significa che la porta comune è 24V.
Modulo di controllo PID integrato
  • Realizzare il controllo a circuito chiuso di temperatura, pressione, flusso e altri segnali, aumentare la stabilità e la precisione della produzione.
Può guidare due diversi motori in modalità di controllo vettoriale
  • Può memorizzare due serie di parametri del motore e può cambiare flessibilità nella situazione in cui non è necessario eseguire due motori allo stesso tempo, per risparmiare costi, ridurre l'occupazione dello spazio.

Applicazione tipica
Unità di pompaggio del giacimento petrolifero
  • Vantaggio tecnico: ampio raggio di tensione, forte adattabilità alla rete dura Bassa corrente di avvio, velocità regolare, piccolo impatto sulla rete Filtro EMC integrato, reattore DC configurato standard, bassa radiazione.

Serratura a freddo per impianti siderurgici
  • Vantaggio tecnico: elevata capacità di sovraccarico, capacità di risposta ad alta velocità; adattamento alle elevate temperature e alle elevate esigenze di protezione nelle officine siderurgiche; supporto alla rete DP Profibus.

Rollatore per impianti di acciaio
  • Vantaggio tecnico: adattabile a operazioni di accelerazione e decelerazione reciproche.Adattarsi alle elevate temperature e alle elevate esigenze di protezione nelle officine siderurgiche.


Specifica tecnica dell'inverter a frequenza variabile

Potenza di ingresso/uscita Voltaggio di ingresso U in 200V (-15%) ~ 240V (+10%) 1PH/3PH
380V (-15%) ~ 480V (+10%) 3PH 500V
500V (-15%) ~ 690V (+10%) 3PH
Frequenza di ingresso 50Hz/60Hz±5%
Sbilancio massimo dell'offerta ≤ 3%
Voltaggio di uscita 0V ~ Uin
Frequenza di uscita 0 Hz ~ 300 Hz
Distanza di potenza 0.4kW ~ 500kW
Performance del controllo principale Controllo della tensione V/F, OLVC (Controllo vettoriale in loop aperto)
Regolare la velocità 100 (OLVC), 1:50 (V/F)
Torsione di avvio 0.5Hz: 150% (OLVC), 1Hz: 150% (OLVC)
Accuratezza della coppia ≤ 5% (OLVC)
Pulsazione della coppia ≤ 2% (OLVC)
Accuratezza della velocità di funzionamento stabile ≤ 1% n0 (condizione nominale)
Risoluzione 0.01Hz (digit), 0,1% × Max. frequenza (analogico)
Potenziamento della coppia 0.1s ~ 3600min
Potenziamento della coppia 00,1% ~ 30,0%
Sovraccarico Tipo E, G: corrente nominale di uscita del 150%, 1 minuto Tipo P: corrente nominale di uscita del 110%, 1 minuto
V/F 4 tipi: V/F (l'utente può programmare) e rampa (2.0 potenza, 1.7 potenza, 1.2 potenza)
Freccaggio a corrente continua Frequenza di iniezione: 0.0% ~ 100.0% Frequenza massima Corrente di iniezione: 0.0% ~ 300.0% Corrente nominale Tempo di iniezione: 0.00s ~ 60.00s
Freno dinamico I modelli da 22 kW in giù hanno un'unità di frenatura integrata
Tensione continua di frenata dinamica predefinita: 390V (prodotti a livello di tensione di 220V) 780V (prodotti a livello di tensione di 380V)
1125V (prodotti a livello di tensione di 690V)
Correre Frequenza di corsa: 0,00Hz ~ frequenza massima
Tempo di intervallo di corsa: 0,1 s ~ 600,0 s
Preselezione 16 velocità predefinite (decise dai terminali di controllo)
AVR Mantenere la tensione di uscita del motore V/F quando la tensione di alimentazione di ingresso è cambiata
Funzione speciale di controllo PID integrato Costruire un sistema di controllo a circuito chiuso facilmente
PMSM Funzione di avviamento morbido Quando guida il PMSM (magnete permanente motore sincrono) alla frequenza della rete, l'interruttore agirà per ottenere l'alimentazione dalla rete senza impatto di corrente e il VFD smetterà di funzionare
blocchi di funzioni avanzate 2 blocchi di controllo logico programmabili, 1 programmabile binario- decimale blocchi di conversione, 2 blocchi di confronto programmabile, 3 blocchi di aritmetica programmabile, facile da sviluppare funzioni avanzate
Funzione di ingresso/uscita Fonte di riferimento Numero: tastiera, terminale UP/DOWN, velocità prestabilita, impulso, comunicazione
Analogo: AI1: 0V ~ 10V, 0(4)mA ~ 20mA. AI2: 0V ~ 10V
Modalità di funzionamento Tastiera, terminale di controllo, comunicazione
Termini di ingresso digitali DI1 ~ DI7: terminali programmabili a 7 vie, pos. e nega. è opzionale logicamente, e DI6 può essere impostato come ingresso di impulso, 0Hz ~ 60Hz; DI7 può essere ingresso di impulso ad alta frequenza (1kHz ~ 50.0 kHz) o ingresso del termistor PTC
Termini di uscita digitali DO1 ~ DO2: terminali di uscita digitali programmabili in 2 vie, corrente di uscita massima: 50mA (ogni direzione), DO2 può essere il terminale per l'impulso di uscita (0,1kHz ~ 50,0kHz ), e uscita PWM (10kHz)
Terminale di uscita analogica AO1: terminale di uscita analogica programmabile, 0V-10V, 0 ((4) mA ~ 20 mA.
Uscita del relè 2 relè aperti normali programmabili, dati del contattore:AC250V/2A ((COSφ=1), AC250V/1A ((COSφ=0,4), DC30V/1A
Comunicazione Interfaccia RS485, RJ45
Protocollo Modbus RTU
Ambiente Altezza 1000m nominale, 1000m-3000m, riduzione della corrente nominale dell'1% per 100m
Temperatura di funzionamento -20 °C~+40 °C (operazione con derating a 40 °C~55 °C)
Umidità < 90% RH, senza condensazione
Vibrazione < 5,9 m/s2 (0,6 g)
Temperatura di conservazione -40 °C~+70 °C
Ambiente dell'operazione All'interno, senza luce solare diretta, non infiammabile, senza gas e liquidi corrosivi, senza contaminazione da materiale elettricamente conduttivo
Moduli opzionali HV232, HVUSB, modulo Profibus, tastiera pallet, HV-Manager (strumenti per PC), modulo di rilevamento di tensione trifase
Funzione di protezione Mancanza di uscita, sovra corrente, sovra carico, sovra tensione, sotto tensione, perdita di fase, sovra calore, trip esterno, ecc.
Efficienza 1.5kW e inferiore: ≥89% 2,2kW ~ 22kW: ≥93%
30 kW o più: ≥95%
Metodo di montaggio Installazione del gabinetto, attraverso il pannello, montaggio superficiale
Protezione contro l'ingresso IP20, IP21 (aggiungendo un dispositivo opzionale)
Metodo di raffreddamento 220V/0.4kW ((0.5hp) modello è naturale fresco, altri sono forzati aria fresca
